工业圆形逆流式玻璃钢水冷散热塔结构

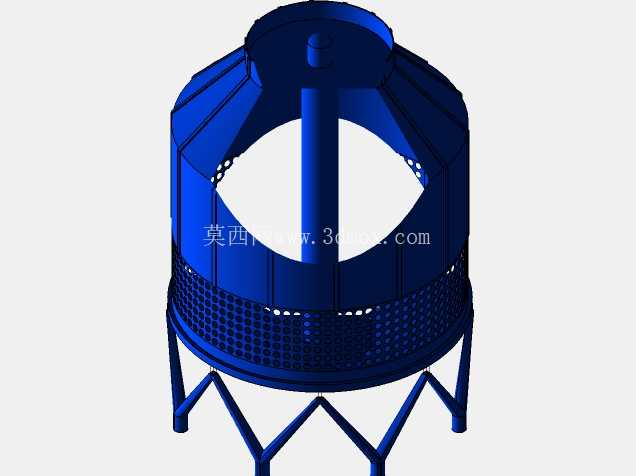

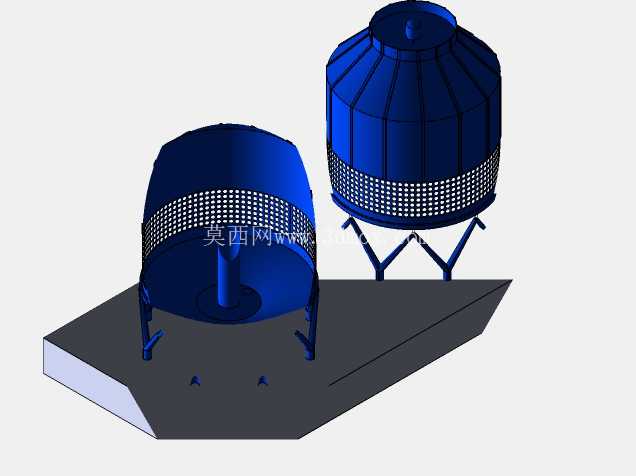

　　在工业循环冷却系统的布局中，这类圆形逆流式水冷塔是中小型制程冷却场景的常用配套设备，常被布置在厂区屋面、室外设备区的硬化基础上，承担循环冷却水的降温散热职能，把生产环节中换热设备带出的热量通过气水接触交换散到大气中，让冷却后的水可以回到换热端重复使用，降低生产过程的水资源消耗。从结构设计逻辑来看，整体采用上窄下宽的圆形筒体构型，相比方形塔体，圆形结构的风场分布更均匀，不存在边角区域的气流死区，进风面可以沿塔体周向均匀布置，相同处理水量下的占地面积更小，结构受力也更对称，抗风载性能更优，适合户外露天安装的工况。

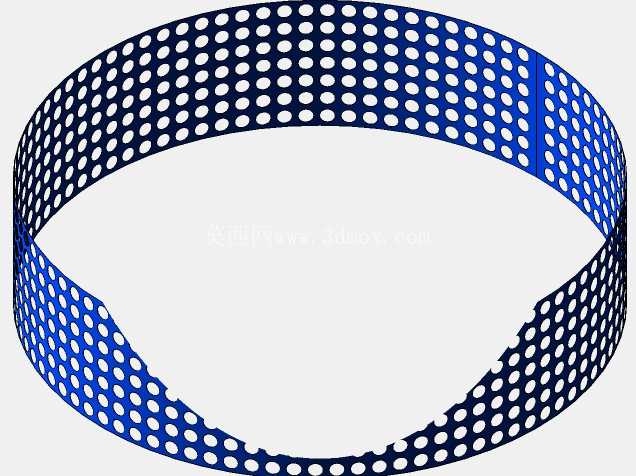

　　塔体下部的支撑结构采用斜撑支腿布局，支腿沿塔底圆周均匀分布，相邻支腿间加设交叉斜撑形成稳定的三角受力结构，既可以把塔体整体抬升到合适的进风高度，保证塔底四周的进风面积满足通风量要求，也能抵消设备运行时的风振、水流扰动带来的结构载荷，安装时只需要在对应支腿位置做预埋基础或者硬化承重墩即可，不需要做整体的大尺寸混凝土基础，现场施工的工作量更小。塔体下部周向开设的格栅式进风窗，一方面可以阻挡大体积的杂物、落叶被吸入塔内堵塞填料或者布水装置，另一方面可以对进入塔内的空气做初步的整流，让进风气流更平稳地向上流动，和向下喷淋的热水形成充分的逆流接触，提升热交换效率。

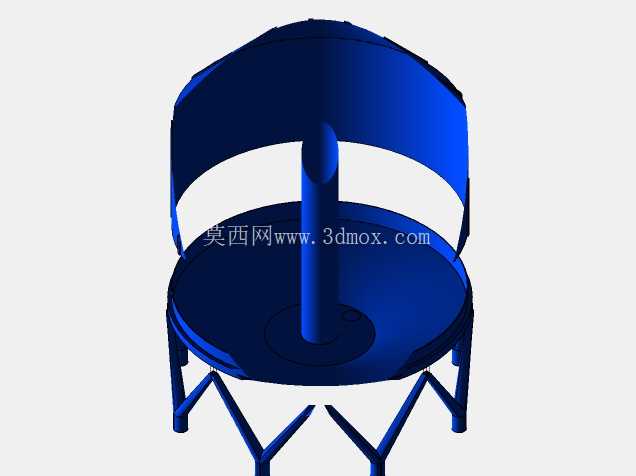

　　塔体中部的核心换热区预留了填料安装空间，布水装置设置在填料上方，热水通过布水器均匀洒在填料表面形成薄水膜，和自下而上流动的空气接触时完成热量传递，升温后的湿热空气从塔顶的风筒排出，降温后的水汇集到塔底的集水盘，通过出水管回到循环系统。塔体中心的竖向立柱是整个上部结构的承重核心，塔顶的风机支架、风筒结构都依托这根中心立柱做固定，保证风机运行时的结构稳定性，避免转动部件的振动传递到塔体造成结构松动。从安装边界来看，这类圆形塔的周向需要预留不小于塔体半径的检修空间，方便后期对进风窗、布水器、填料做维护更换，塔顶上方需要预留足够的排风空间，不能有遮挡物影响湿热空气的排出，避免排出的热风被重新吸入进风侧造成冷却效率下降。

　　建模过程中对塔体的薄壁壳体、支撑结构的连接节点、进风格栅的开孔排布都做了符合实际加工工艺的还原，壳体的拼接法兰位置、支腿和塔体的连接加强结构都做了细节处理，没有做过度的简化，方便设计人员在做厂区布局、管路配套设计时直接参考结构尺寸，核对安装空间、接口位置的匹配性，也可以作为同类冷却设备选型时的结构参考，直观了解设备的构型特点和安装要求。在实际工程应用中，这类水冷塔常配套于注塑车间的冷却系统、小型电站的辅机冷却、中央空调的冷却循环系统、空压机站的冷却回路，不同处理水量的塔型在支腿数量、塔体直径、风筒高度上会有对应调整，但整体的逆流式圆形结构逻辑保持一致，这种结构的塔型单塔处理水量覆盖范围广，安装灵活，维护成本低，是中小型冷却场景里应用占比很高的一类设备结构。建模时统一采用毫米作为尺寸单位，各部件的装配关系完全按照实际产品的装配逻辑搭建，零件之间的连接位置、配合间隙都符合实际装配要求，没有出现干涉问题，结构件的壁厚选择也符合玻璃钢制品的常规加工厚度，保证模型的结构还原度可以满足工程设计参考的需求。
