Kunkle911型带扳手弹簧式安全泄压阀结构

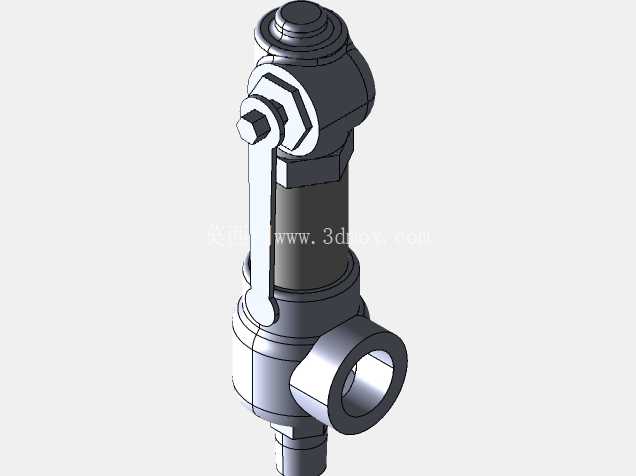

　　在工业承压系统的压力防护体系里，安全泄压阀是最后一道被动防护屏障，其结构可靠性直接决定整套承压设备的运行安全，本次涉及的这款角式连接安全泄压阀，为Kunkle品牌911型产品，适配1/2英寸入口、1 1/4英寸出口的管路安装场景，在蒸汽系统、小型压缩空气站、低压压力容器配套、工业制冷机组压力防护场景中应用广泛。从实际工况适配来看，这类带手动扳手的弹簧式泄压阀，区别于全封闭无扳手结构，可在设备停机检修、定期校验环节手动扳动扳手实现阀瓣强制开启，完成管路泄压吹扫、阀瓣动作灵活性校验，避免长期承压静置导致阀瓣与阀座粘连卡涩，在食品加工蒸汽管路、小型空压站储气罐配套场景中，这种带手动操作结构的安全阀是选型时的优先选项，可大幅降低日常运维的校验难度。

　　从结构设计逻辑来看，这款阀采用角式流道布局，入口为下接式垂直轴线设计，出口为水平侧出结构，这种布局可在阀瓣开启泄放时，让介质流向完成90度转向，避免高速泄放介质直接垂直冲击排放管路，同时侧出的出口结构可适配现场排放管路的侧向排布需求，减少安装空间占用。阀体上部的弹簧腔采用封闭结构，可避免外界粉尘、水汽进入弹簧腔影响弹簧刚度，侧面伸出的手动操作扳手通过杠杆结构与阀杆联动，扳动时可直接克服弹簧预紧力顶起阀瓣，操作力矩经过杠杆放大后，手动操作无需过大施力即可完成开启动作。

　　从安装边界尺寸来看，入口端为1/2英寸外螺纹连接结构，可直接适配同规格内螺纹的管路接头或容器接口，出口端为1 1/4英寸内螺纹结构，泄放通径大于入口通径，这种设计可保证阀瓣全开时泄放流量满足额定排量要求，避免泄放时背压过高影响阀门开启精度。建模过程中需重点关注几个配合面的公差匹配：首先是阀瓣与阀座的密封面配合，密封面采用锥面贴合结构，建模时需保证锥面的同轴度公差，避免装配后出现密封偏斜导致泄漏；其次是阀杆与导向套的滑动配合间隙，间隙过大会导致阀瓣开启时出现偏摆，间隙过小则容易在介质带杂质时出现卡涩，常规设计时间隙控制在0.08-0.12mm区间，兼顾导向精度与动作灵活性；另外弹簧的预紧压缩量需匹配整定压力要求，建模时需预留弹簧调整垫片的安装空间，方便现场整定压力时通过增减垫片调整弹簧预紧力。

　　从实际选型适配角度，这款阀的整定压力可通过上部的弹簧调整螺母进行设定，调整范围覆盖常用的低压工况区间，阀瓣的开启高度满足全启式安全阀的流道要求，泄放时可快速将超压介质排出，待系统压力回落至回座压力区间后自动关闭，避免介质持续泄漏造成浪费。在三维建模过程中，需准确还原各部件的装配关系：阀体的流道过渡处需做圆角处理，避免流道直角转折造成介质紊流，影响泄放流量系数；扳手的铰接部位需还原销轴的配合结构，保证扳手转动时无卡滞；阀盖与阀体的连接采用螺纹加密封垫结构，建模时需预留密封垫的压缩量空间，保证装配后连接部位的密封性。这类带手动扳手的安全阀在日常运维中，操作人员可定期扳动扳手检查阀瓣动作状态，无需将阀门从管路上拆下即可完成功能性检查，大幅降低运维成本，同时角式的结构设计使其在安装空间局促的小型设备上也能顺利布置，无需额外加装弯头改变管路走向，减少管路泄漏点。
