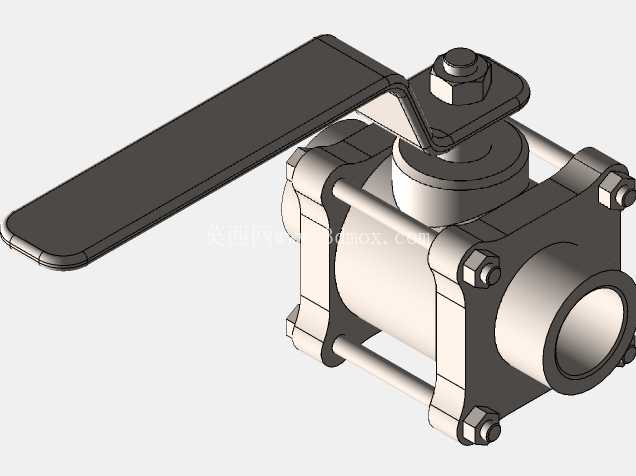

1/2英寸NPT接口手动三通球阀结构

　　操作端采用扁平式加长手柄，手柄和阀杆之间通过冲压成型的定位挡片配合阀体顶部的限位凸台实现90度旋转限位，能精准控制全开、全关两个工位的位置，避免操作过位导致的密封面磨损或者内漏问题，手柄表面做了钝化处理，长期在潮湿或者有轻微腐蚀的环境下使用也不容易出现锈蚀卡滞的情况。阀杆位置采用了防吹出结构设计，阀杆从阀体内部装入，即使在管路带压的情况下松开阀杆顶部的压盖螺母，阀杆也不会被内部压力顶出造成介质泄漏，符合工业管路的安全设计要求。球体和阀座的配合采用硬密封加软密封的复合密封结构？这款手动球阀的接口规格为1/2英寸NPT锥管螺纹，适配多数中小通径工业流体管路的连接标准，日常可应用在实验室气路、小型化工配料管线、半导体工艺气体输送支路、中小型液压系统控制回路这类场景里，承担管路通断、流向切换的核心控制作用。从结构设计来看，这款阀采用三片式阀体组合结构，阀体通过四根对称布置的拉杆螺栓完成锁紧固定，这种结构的优势在于后期维护时不需要将整个阀体从管路上拆下，只需松开拉杆螺栓就能取出内部的阀座、球体组件，更换密封件或者清理流道的操作便利性远高于一体式阀体结构。

　　不对，这款SS-63TF8系列的阀座是改性PTFE材质，能适配绝大多数中性气体、水基介质、轻度腐蚀性流体的输送需求，密封面的加工精度控制在Ra0.8以内，在额定工作压力下能实现零泄漏的截断效果。安装边界方面，这款阀的整体长度适配1/2英寸NPT管路的安装间距，阀体两端的螺纹加工精度符合ANSI B1.20.1标准，和同规格的管路接头、弯头、三通配件可以直接匹配，不需要额外加工转接件；手柄在全开状态下的延伸长度不会超出同管路并排安装的阀件间距，多阀并排布置在阀岛或者汇流板上时不会出现操作干涉。

　　流道设计采用全通径结构，球体内部的流道直径和接口通径一致，介质通过时的压损非常小，不会在阀腔内部形成积液或者介质残留，对于输送高纯气体或者易结晶介质的场景，这种全通径结构能有效减少介质残留带来的污染或者结晶卡滞问题。阀体外部的加强筋结构沿着流体方向对称布置，在承受管路压力波动或者外部轻微撞击时，能保证阀体的结构强度，不会出现变形导致的阀座密封失效问题。顶部的阀杆填料采用多层V型填料组合，通过压盖螺母的预紧力就能实现阀杆位置的动密封，长期开关操作后如果出现阀杆位置的微漏，只需要稍微拧紧压盖螺母就能补偿填料的磨损量，不需要拆开整个阀体就能完成维护。

　　在实际选型应用中，这款阀的工作压力等级适配1000PSI级别的中小压力管路，操作扭矩控制在合理范围内，手动操作不需要额外加力杆就能完成开关动作，适合布置在操作空间有限的设备内部或者仪表柜内部的管路上。建模过程中对各个零件的配合公差做了还原，比如拉杆螺栓和阀体安装孔的间隙配合、阀杆和阀体填料孔的过渡配合、球体和阀座的过盈配合量都按照实际产品的装配公差做了设定，导入装配环境后可以直接做干涉检查、运动仿真，模拟手柄开关过程中各个零件的运动轨迹，验证操作过程中是否存在结构干涉，也可以直接导出工程图用于生产参考或者管路布局的BOM统计。
