内燃机活塞连杆组件结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:929880

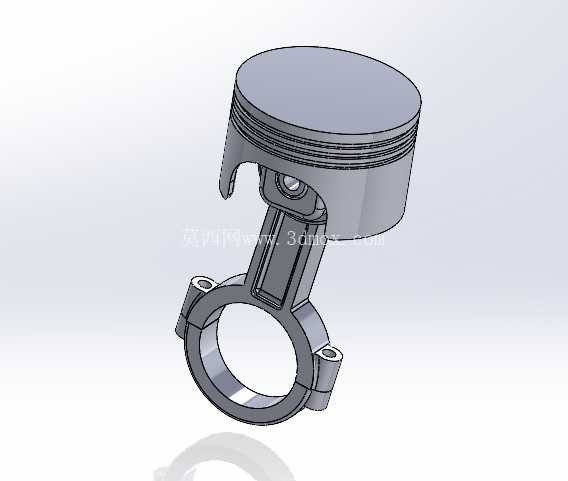

  • 内燃机活塞连杆组件结构设计

  这套活塞连杆组件是往复式动力机械的核心运动部件,在车用内燃机、工业往复泵、中低压气体压缩机、工程液压缸等设备中承担着能量转换与动力传递的核心作用,其结构合理性直接决定整套设备的动力输出效率、运行可靠性与服役寿命。在实际工程应用中,活塞头部直接接触高温高压工质,需要在气缸套内做高频往复直线运动,通过活塞环组实现燃烧室的密封,阻止高压燃气窜入曲轴箱,同时将燃烧产生的爆发压力通过活塞销传递给连杆,最终由连杆将往复直线运动转换为曲轴的旋转运动,完成动力输出的核心流程。

  从结构设计逻辑来看,活塞部分采用了典型的三环槽布局,顶部两道为气环槽,用于安装压缩环实现气缸径向密封,最下方一道为油环槽,用于刮除气缸壁面多余的润滑油,避免机油窜入燃烧室造成积碳与机油损耗。活塞顶部采用平顶设计,加工工艺性好,受热面积小,能够适配多数中小排量内燃机的燃烧室形状需求;活塞裙部设计为微椭圆型面,在冷态下预留了热膨胀余量,避免工作状态下受热膨胀后在气缸内出现卡滞,同时裙部表面可根据工况需求做石墨涂层或者磷化处理,降低冷启动阶段的摩擦磨损。活塞销孔采用了阶梯式加强结构,在销座位置设置了加强筋,能够分散活塞销传递的爆发压力,避免应力集中造成销座开裂。

  连杆部分采用了分体式大头设计,大头端为剖分结构,通过连杆螺栓与连杆盖紧固,能够方便地装配到曲轴的连杆轴颈上,大头孔内安装轴瓦,降低曲轴轴颈的磨损;小头端为整体式环形结构,内部压装铜套或者滚针轴承,与活塞销配合实现铰接,杆身采用工字型截面设计,在保证足够的抗弯、抗扭强度的前提下,尽可能降低连杆自身的往复运动质量,减少曲轴旋转过程中的惯性力载荷,降低整机振动水平。连杆大头与小头的中心距是核心安装尺寸,直接决定活塞的行程长度,在建模过程中严格保证两孔的平行度公差,避免装配后出现活塞偏磨、拉缸等故障。

  在实际选型与装配适配过程中,需要重点关注几个安装边界尺寸:首先是活塞的外径尺寸,必须与对应气缸套的内径尺寸匹配,配合间隙需要根据设备的工作温度、活塞材质的热膨胀系数精确计算,间隙过小会造成热态卡滞,间隙过大则会出现敲缸、密封失效、压缩压力不足等问题;其次是活塞销的直径与长度,需要同时匹配活塞销孔与连杆小头孔的尺寸,保证活塞销的浮动量在设计范围内;再者是连杆大头的孔径与宽度,需要与曲轴连杆轴颈的尺寸、曲柄臂的开档宽度匹配,保证连杆大头在曲轴旋转过程中不会与曲柄臂发生运动干涉。

  从建模细节来看,所有圆角位置都做了应力释放处理,避免在交变载荷作用下出现应力集中导致的疲劳断裂,活塞环槽的宽度、深度尺寸严格匹配对应规格的活塞环尺寸,保证活塞环能够在槽内自由浮动同时不会出现过大的侧隙;连杆大头的剖分面采用了平切口设计,加工与装配工艺性好,螺栓孔位置设置了沉头座,保证连杆螺栓装配后头部不会突出连杆端面,避免旋转过程中与其他部件发生碰撞。这套结构经过了多代产品的迭代验证,能够适配多数中小功率往复式动力设备的设计需求,在三维建模过程中所有配合面都预留了合理的公差带,装配关系完全符合实际工程装配逻辑,可直接用于结构教学、方案选型参考以及同类产品的改型设计基础。
