刚性凸缘式法兰联轴器结构设计

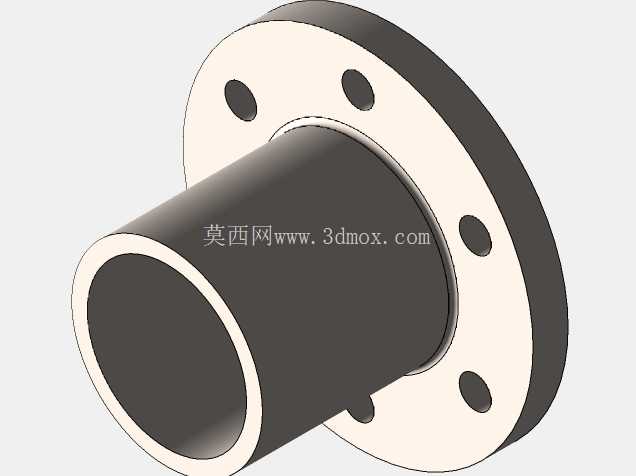

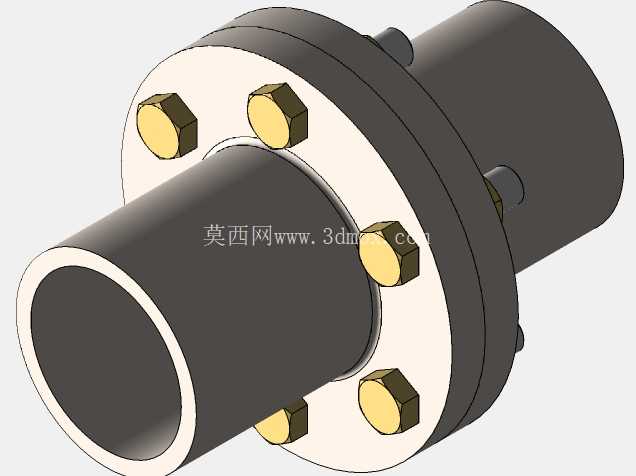

　　在工业传动系统的轴系连接场景中，法兰耦合是应用极为广泛的刚性轴连接部件，常见于泵组、压缩机、发电机组这类需要稳定传递旋转扭矩的设备端，核心作用是实现两根独立轴段的刚性固连，在额定工况下无间隙传递旋转扭矩，同时可适配一定范围内的轴系安装对中偏差，抵消设备运行过程中产生的小幅冲击载荷。这类耦合结构的设计逻辑始终围绕刚性连接的可靠性展开，整体采用两个对称布置的对接法兰盘作为核心承载基体，每个法兰盘的内孔根据对接轴的轴径设计对应配合公差，通常采用H7/k6的过渡配合保证轴与法兰盘的同轴度，法兰盘端面加工有定位止口，两个法兰对接时止口相互嵌合，可大幅降低安装过程中的对中难度，避免轴系出现偏心引发的振动问题。

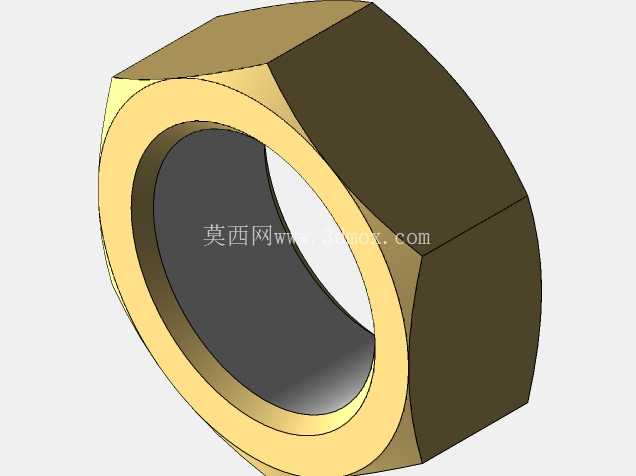

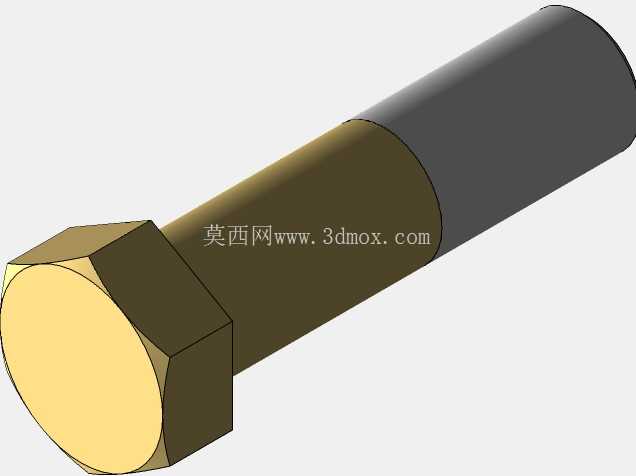

　　法兰盘的圆周方向均匀布置螺栓过孔，配套六角头螺栓与防松垫圈，螺栓预紧力按照传递额定扭矩的1.2倍安全系数计算，确保在冲击载荷下连接面不会出现相对滑移，连接面之间加装密封垫片，既可以填充对接端面的微观平面度误差，也能在有防尘、防漏油需求的应用场景下实现接合面的密封效果。从安装边界来看，这类法兰耦合的轴向尺寸需要匹配设备轴端的预留安装空间，法兰盘的外径尺寸要避开设备内部的周边干涉部件，螺栓的布置圆周直径需要预留足够的扳手操作空间，方便现场安装与后期维护时的螺栓拆装作业。

　　不同于弹性联轴器，法兰耦合没有缓冲吸能的弹性元件，因此对轴系的初始对中精度要求更高，安装时需要通过百分表打表检测两个法兰盘的径向跳动与端面跳动，将偏差控制在0.05mm以内，避免运行过程中产生附加弯矩损伤轴承与轴段。在实际选型应用中，需要根据所连接轴的额定转速、传递扭矩峰值、轴径尺寸匹配对应规格的法兰耦合，对于重载工况下的应用，法兰盘材质通常选用45号钢调质处理，表面做发黑防锈处理，轻载工况下也可采用铸铁材质降低制造成本，螺栓选用8.8级高强度螺栓保证连接强度。

　　建模过程中需要重点关注配合面的公差标注，法兰内孔与轴的配合、止口的配合、螺栓孔与螺栓的间隙配合都需要符合机械设计手册的公差要求，同时要做干涉检查，确保螺栓安装后不会与周边部件、法兰本体产生运动干涉，法兰盘的过渡圆角设计要符合应力集中系数要求，避免在扭矩传递过程中圆角处出现应力断裂风险。这类结构的优势在于结构简单、制造成本低、传递扭矩大、运行过程中无传动间隙，适合对传动精度要求较高、转速稳定、轴系对中条件较好的工业场景，在长期运行过程中几乎不需要额外维护，只需要定期检查螺栓的预紧力是否达标即可，是工业传动系统中可靠性极高的轴连接解决方案。
