500加仑卧式液化石油气储运接收罐体

　　在民用燃气配送、小型工业燃料供给站点的现场布置中，这类卧式承压储罐是核心的储运衔接设备，主要承担液化石油气的临时存储、来液接收与稳定向外供给的功能，区别于大型站场的千立方级球罐或立式储罐，500加仑规格的罐体更适配小型供气点、移动加注站点、厂区独立燃气供给单元的使用需求，单罐有效储液容积匹配中小规模用户1-2周的用气周转量，既不会因容积过大造成站点占地冗余，也不会因容积过小导致频繁补液增加运维成本。

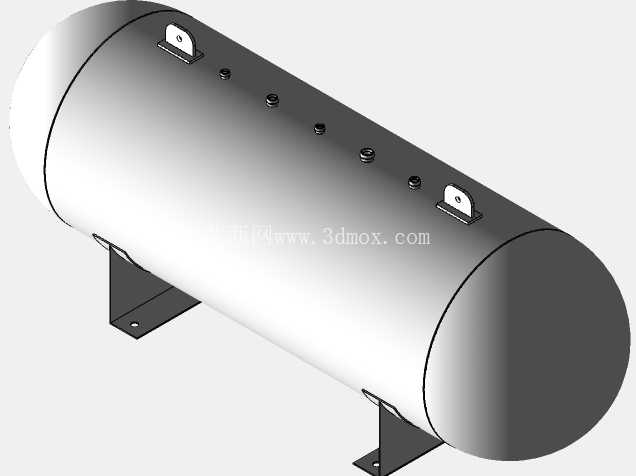

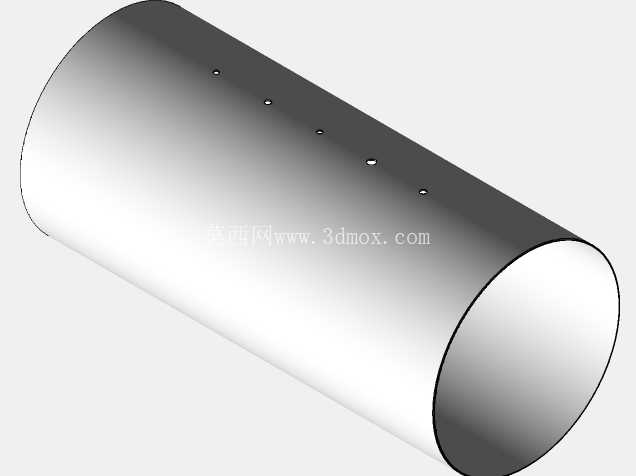

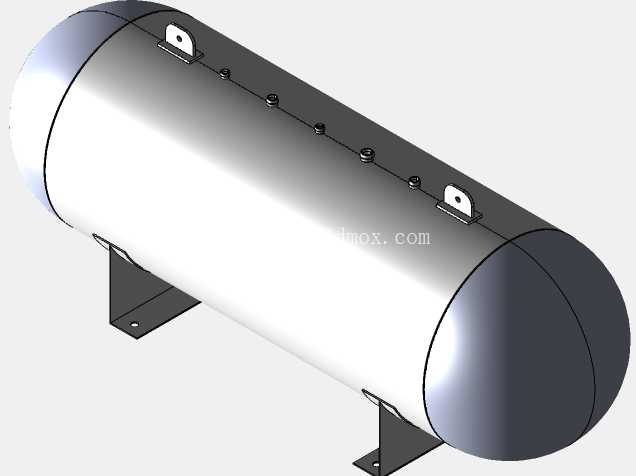

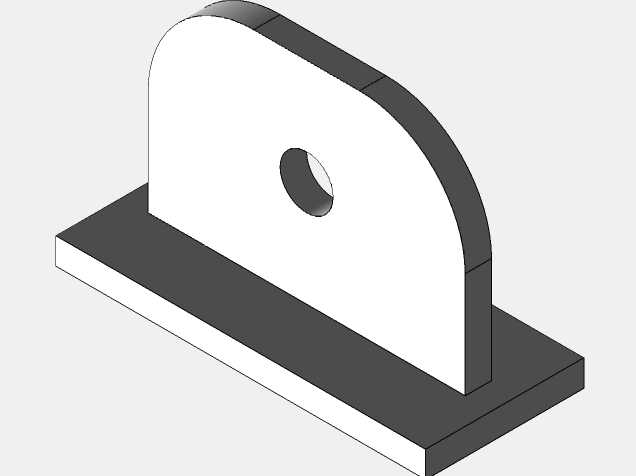

　　从结构设计逻辑来看，罐体采用标准椭圆形封头对接圆柱形筒身的结构形式，这种结构是中低压卧式压力容器的经典选型，椭圆形封头的曲面曲率变化能够均匀分散内部介质压力带来的筒身端部应力，避免直角连接结构带来的应力集中问题，筒身与封头的对接焊缝采用全焊透结构，符合承压设备的焊接强度要求。罐体顶部沿轴向均匀布置的多个接口，分别对应进液、出液、安全泄放、压力检测、液位检测的功能需求，接口位置沿筒身上部母线排布，既避开了筒身下部积液、杂质沉积的区域，也方便现场运维人员站在罐体侧面完成阀门、仪表的安装与检修操作，不需要额外搭建过高的操作平台。顶部设置的两个吊耳结构，位置经过重心核算，吊装时吊索连接后罐体能够保持水平姿态，避免吊装过程中出现倾斜导致筒身磕碰、内部预留件移位的问题，吊耳与筒身的连接采用加强垫板过渡，防止吊装载荷直接作用在筒身壁板造成局部变形。

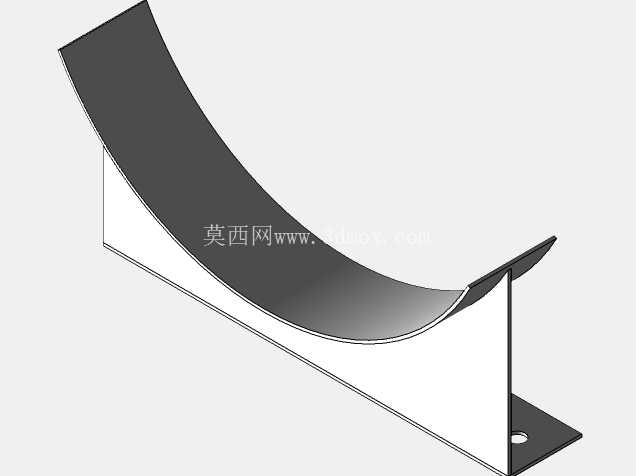

　　罐体底部的两个鞍式支座是卧式储罐的标准支撑结构，支座的弧形支撑面与筒身外壁完全贴合，能够将罐体自重、内部介质重量均匀传递到安装基础上，其中一个支座设计为固定端，与基础预埋板焊接固定，另一个支座预留长条形螺栓孔作为滑动端，用来适配罐体在环境温度变化、介质温度波动时产生的轴向热胀冷缩变形，避免温度应力拉扯支座焊缝或筒身结构。安装边界方面，这类500加仑罐体的总长度控制在3米级，筒身直径约0.8米，安装时需要在支座下方预留不小于100mm的二次灌浆层高度，罐体两侧需要预留至少0.6米的检修操作空间，顶部接口上方需要预留足够的阀门安装与操作高度，整体占地尺寸适配小型站点的紧凑布置需求，不需要过大的场地平整工作量。

　　在实际应用场景中，这类罐体既可以作为固定站点的长期储液设备，也可以搭载在小型移动底盘上作为临时供气接收装置，来液通过槽车的卸液软管接入罐体顶部的进液接口，罐内的液化石油气通过出液接口接入后续的调压、气化装置，最终输送到终端用气设备。罐体的壁厚设计根据承压等级核算，能够满足常温下液化石油气存储的压力要求，筒身内壁做钝化处理，减少介质中的微量杂质对壁面的腐蚀，外壁做防锈喷涂处理，适配户外露天布置的使用环境，不需要额外搭建防雨防晒棚也能满足长期使用的防腐要求。建模过程中需要重点关注封头与筒身的相贯线处理、鞍座与筒身的贴合面曲率匹配、顶部接口的位置度公差，这些细节直接影响后续工程出图的加工准确性，尤其是接口的位置如果出现偏差，现场安装管道时就会出现错位、强行组对的问题，带来额外的应力隐患。
