斜齿锥齿轮KHK B3传动结构设计

　　这款斜齿锥齿轮的设计，最初是为了匹配小空间内相交轴动力换向的传动需求，在轻工包装线的转角输送机构、小型机床的进给换向单元、自动化设备的动力转向模块里，这类带特定斜角的锥齿轮应用十分普遍。不同于直齿锥齿轮啮合时的线接触冲击，斜齿结构在啮合过程中是逐步进入、逐步脱离啮合状态，传动过程的噪音控制、承载能力都有明显提升，尤其适合中低速、有一定冲击载荷的传动场景。

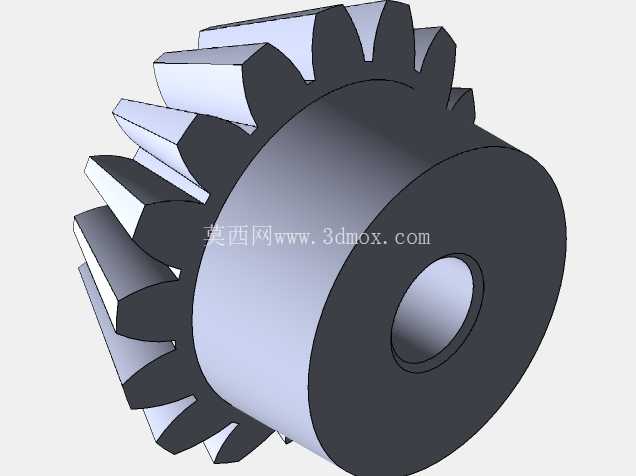

　　从设计逻辑来看，这款齿轮的齿向斜角是参照企业内部传动件设计白皮书的参数规范确定的，齿形修缘部分做了针对性调整，避免啮合起始点的应力集中，齿面接触区控制在齿高中部偏齿顶位置，既保证满载时接触斑点不会偏移到齿端造成边缘磨损，也能在装配存在小幅角度误差时，依然保持稳定的传动效率。齿轮的轮毂部分做了等壁厚设计，中心通孔为安装基准孔，孔壁的粗糙度要求控制在Ra1.6以内，装配时与传动轴采用过渡配合，搭配平键传递扭矩，轮毂端面与轴肩的贴合面预留了0.02mm的卸荷槽，避免装配时端面干涉导致的齿轮偏摆。

　　安装边界上，这款齿轮的轴向定位依靠轴肩与轴端挡圈完成，径向定位由安装孔与轴的配合保证，啮合安装时需要保证两相交轴的夹角偏差控制在±2′以内，轴向安装距的偏差不超过0.05mm，否则会造成齿面接触偏移，加剧局部磨损甚至出现卡滞。齿部的参数设计匹配模数1.5的配对锥齿轮，传动比为1:1，适合两轴垂直相交的动力传递场景，齿轮的最大外圆尺寸控制在42mm以内，轮毂长度为18mm，整体安装占用的径向空间不超过50mm，轴向空间预留22mm即可完成装配，非常适合安装空间局促的小型自动化设备内部。

　　实际使用场景中，这类齿轮常被用在小型输送线的90度转角动力传递、包装设备的送膜机构换向、小型木工机械的进给传动单元里，斜齿结构带来的平稳性优势，能让设备运行时的传动噪音降低3-5分贝，同时相比同模数直齿锥齿轮，承载能力提升15%左右，在频繁正反转的工况下，齿面的冲击磨损量也更小。设计过程中特意将齿根圆角做了加大处理，齿根过渡圆弧半径取0.3倍模数，有效降低齿根的应力集中系数，提升齿轮的抗弯曲疲劳强度，在额定载荷下的使用寿命能达到12000小时以上，满足一般工业设备的维护周期要求。

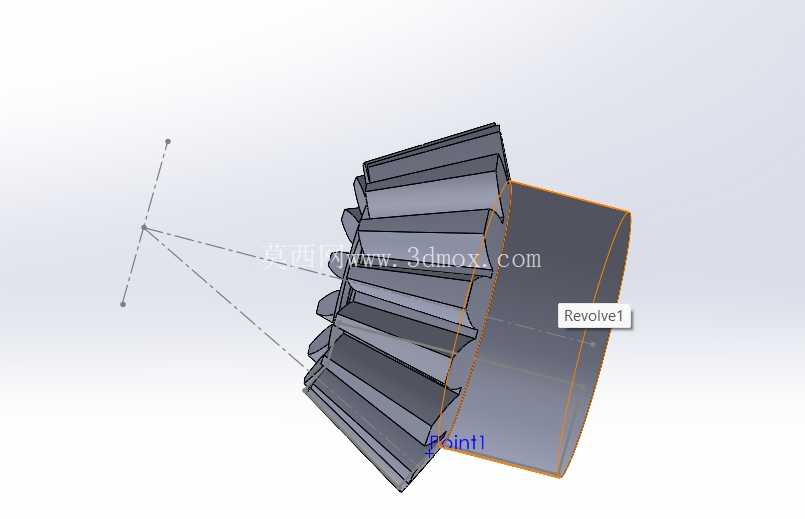

　　建模过程中，齿形的生成采用了参数化建模方式，先通过齿形计算公式生成渐开线齿廓，再按照螺旋角参数扫掠生成斜齿实体，最后对齿顶、齿根做倒圆角处理，轮毂部分的安装孔、键槽尺寸都按照通用机械传动的标准参数设计，方便选型时直接配对标准传动轴使用。齿轮的材质默认选用45号钢调质处理，齿面硬度达到HB220-250，如果用于更高载荷的场景，也可以更换为20CrMnTi材质做渗碳淬火处理，齿面硬度能达到HRC58-62，承载能力可以再提升40%左右。需要注意的是，这类斜齿锥齿轮在装配时必须做接触斑点校验，通过调整安装距来保证接触区位置符合设计要求，日常维护时需要定期涂抹锂基润滑脂，避免干摩擦造成齿面过早磨损。
