车辆传动用开放式差速器锥齿轮结构

　　从结构设计逻辑来看，这套差速机构的核心是通过十字轴（部分小扭矩车型采用一字轴）上安装的行星锥齿轮，与两侧半轴端部的半轴锥齿轮形成常啮合传动副，差速器壳本体通过螺栓与主减速器从动锥齿轮刚性连接，主减速器传递来的扭矩会先作用到差速器壳上，再通过十字轴带动行星齿轮公转，当车辆直线行驶时，两侧车轮受到的地面滚动阻力一致，行星齿轮不会发生自转，两侧半轴齿轮以相同转速转动，扭矩平均分配给左右车轮；当车辆转向时，内侧车轮的滚动行程更短、滚动阻力更大，行星齿轮会在公转的同时发生自转，吸收两侧半轴的转速差，让外侧车轮转速高于内侧车轮，保证轮胎与地面之间始终为纯滚动接触，避免轮胎出现异常滑磨，同时也能降低转向时的轮胎阻力，提升转向操控的平顺性。在常规前置后驱、四驱乘用车辆以及部分非道路工程车辆的传动链路中，轮间差速机构是保障车辆转向工况、非平整路面行驶工况下轮胎不出现滑磨的核心部件，这套差速结构采用对称式锥齿轮布局，是目前民用车辆领域应用占比最高的差速构型，区别于锁止式差速、托森差速等特殊结构，这套开放式差速结构的加工成本更低、传动效率更高，日常铺装路面行驶的传动损耗可以控制在极低水平，完全适配普通家用车辆、轻型载货车辆的日常使用需求。

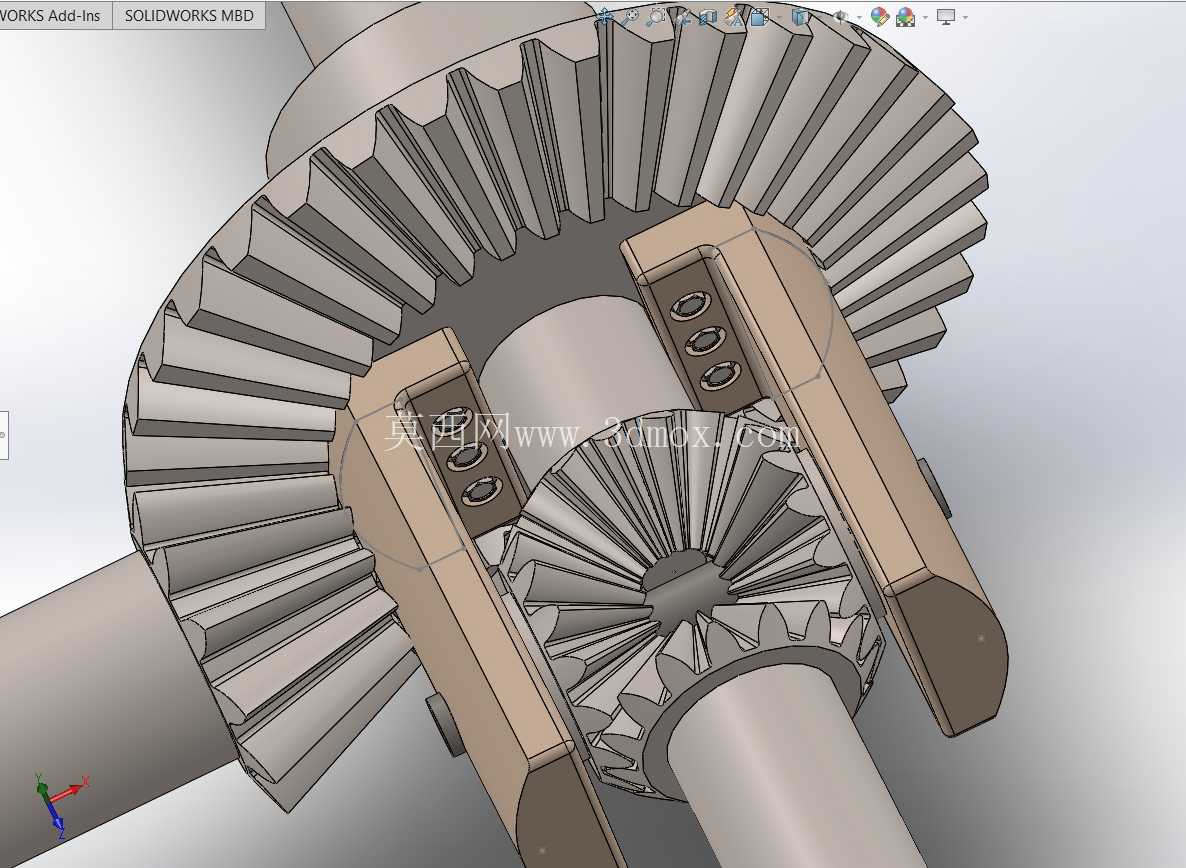

　　在三维建模过程中，这套结构的核心建模难点集中在锥齿轮的齿形参数匹配上，行星齿轮与半轴齿轮的节锥角、模数、压力角必须完全匹配，啮合侧隙需要控制在0.1mm-0.3mm的合理区间内，侧隙过大会导致传动冲击、异响，侧隙过小则会出现齿轮卡滞、润滑不足导致的齿面烧蚀问题；差速器壳的十字轴安装孔位置度公差需要严格控制，四个（或两个）行星齿轮轴孔的轴线必须处于同一平面且与半轴轴线垂直相交，否则会导致行星齿轮啮合受力不均，局部齿面载荷过大出现断齿风险。

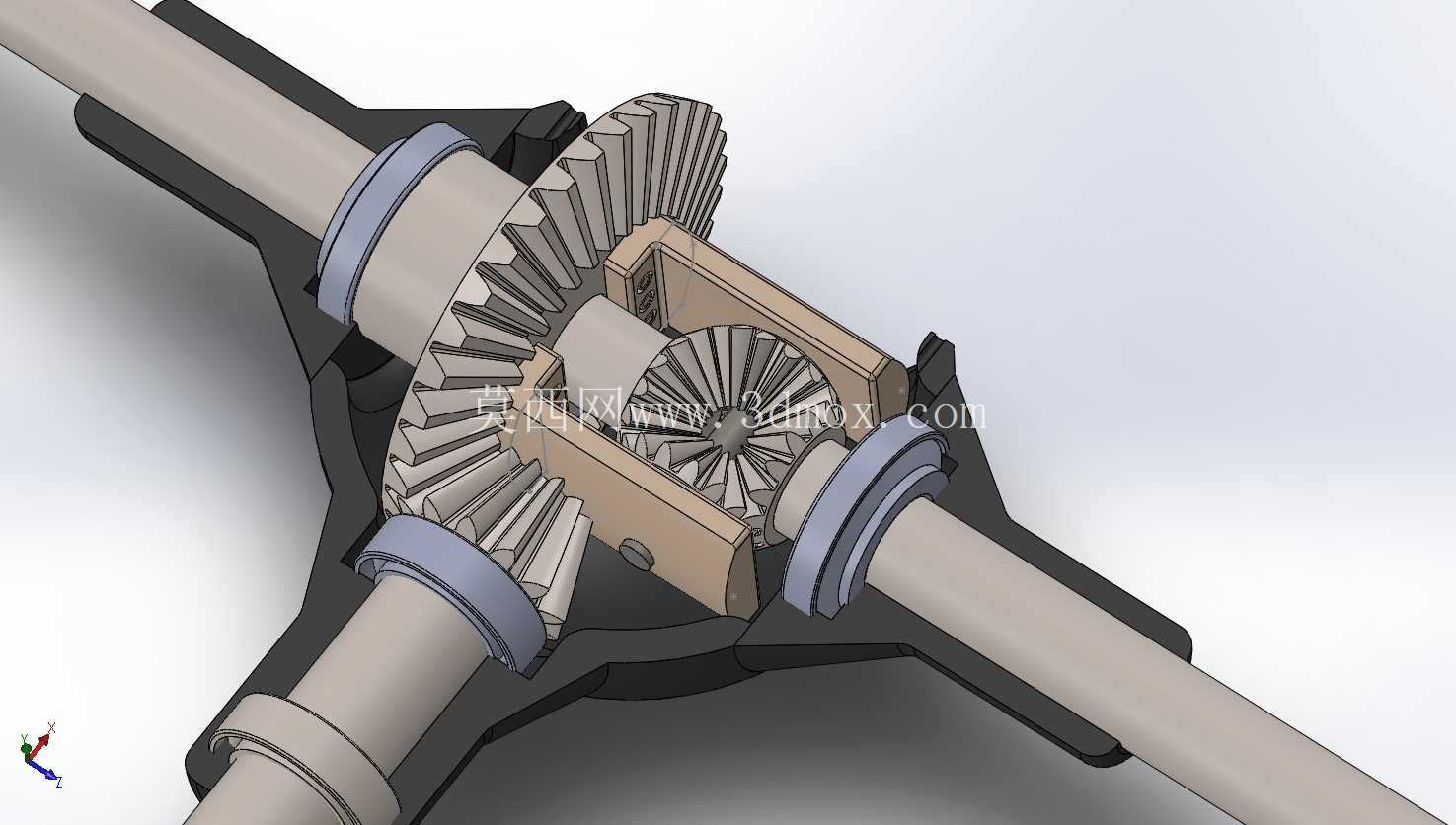

　　从安装边界来看，这套差速结构整体集成在驱动桥的主减速器壳内部，差速器壳两端通过圆锥滚子轴承支撑在桥壳轴承座上，轴承的预紧力需要通过调整垫片进行校准，保证差速器转动无旷量同时不会出现轴承过热烧蚀；半轴齿轮的内花键需要与车辆半轴的外花键参数完全匹配，花键的配合间隙控制在0.05mm以内，保证扭矩传递过程中不会出现花键冲击磨损；差速器壳与主减速器从动锥齿轮的连接螺栓需要按照规定扭矩对角拧紧，避免大扭矩输出时连接松动导致齿轮错位。

　　日常工程应用中，这套结构的选型需要匹配车辆的发动机最大输出扭矩、主减速比、轮胎滚动半径等参数，行星齿轮与半轴齿轮的齿面需要做渗碳淬火处理，表面硬度达到HRC58-62，保证大扭矩冲击下的齿面强度，差速器壳采用球墨铸铁铸造加工，兼顾结构强度与轻量化需求，内部预留的齿轮腔空间可以存储齿轮油，车辆行驶过程中齿轮转动带起的润滑油可以持续对啮合齿面、十字轴摩擦面进行润滑，降低部件磨损速率。需要注意的是，这种开放式差速结构存在天生的扭矩分配特性限制，当单侧车轮处于低附着路面时，差速器会将大部分扭矩传递给低附着侧的打滑车轮，导致车辆失去脱困能力，因此在越野车型、高性能车型上会在这套基础结构上增加锁止机构或者摩擦片式限滑结构，但基础的锥齿轮啮合传动逻辑与这套结构完全一致，建模时可以在这套基础结构上拓展增加锁止套、摩擦片组等部件，快速衍生出不同功能的差速器模型。
