工业传动用斜齿圆柱螺旋齿轮结构设计

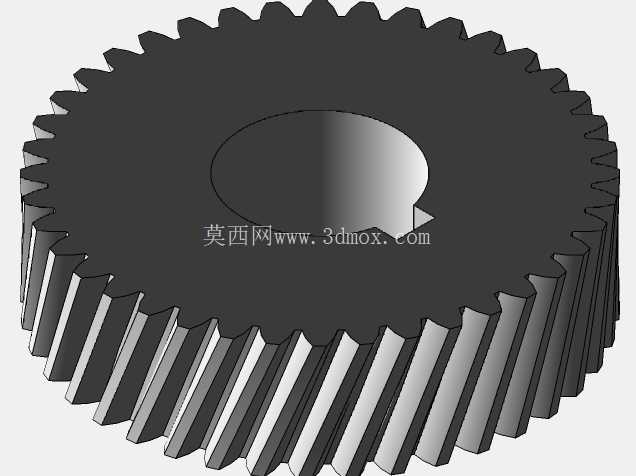

　　在各类需要平稳动力传递的机械传动场景中，直齿轮传动时的瞬时冲击、啮合噪音始终是困扰结构设计人员的痛点，尤其是在中高速传动、载荷存在小幅波动的工况下，直齿轮单齿依次进入啮合的接触形式，很容易在齿面形成局部应力集中，长期运行后出现齿面点蚀、崩边等失效问题，而斜齿形式的螺旋齿轮，正是针对这类工况优化的核心传动零件。这款螺旋齿轮的齿向沿轴向存在固定螺旋角，轮齿进入啮合时是从齿端局部接触逐步过渡到全齿宽接触，退出啮合时也是逐步脱离，整个啮合过程没有直齿轮那种突然的刚性接触冲击，传动过程的平稳性远优于同参数直齿轮，同时重合度的提升也让单齿承受的载荷被分摊到更多同时啮合的轮齿上，整体承载能力比同模数同齿数的直齿轮高出15%-25%左右，适合布置在对传动噪音、运转平稳性有要求的动力传递链路中。

　　从实际应用场景来看，这类齿轮既可以用在中小型减速箱的平行轴传动环节，也能适配轻工机械、输送设备、小型机床进给机构的动力传递需求，在一些安装空间受限、无法布置大直径直齿轮来满足承载要求的场合，更小直径的螺旋齿轮就能达到同等承载能力，能有效压缩传动机构的整体体积。设计这款齿轮时，首先要根据传动链路的额定输入扭矩、转速确定基础模数，再结合传动比要求确定齿数，螺旋角的选择需要兼顾轴向力与传动平稳性的平衡——螺旋角过大时，齿轮运转过程中产生的轴向力会额外增加支撑轴承的载荷，需要选用承载能力更强的角接触轴承或者成对布置圆锥滚子轴承来抵消轴向力，螺旋角过小则无法体现斜齿轮平稳传动的优势，常规工业传动场景下螺旋角一般选取8°-15°的区间，能在平稳性和轴向力之间取得较好的平衡。

　　齿形参数设计时要注意齿宽系数的选取，齿宽过大会导致齿轮加工、安装时的形位公差对啮合接触精度的影响被放大，容易出现齿端偏载的问题，齿宽过小则无法发挥斜齿轮重合度高的优势，一般齿宽取模数的6-12倍区间，同时要在齿端做小尺寸的倒角处理，避免装配过程中齿端磕碰产生毛刺，影响初始啮合精度。从安装边界来看，这款齿轮的中心孔为标准圆柱通孔，可通过平键与传动轴实现周向固定，轴向定位可通过轴肩配合锁紧挡圈或者轴用卡簧实现，安装时需要保证配对齿轮的轴线平行度公差控制在合理范围内，若平行度超差，会导致轮齿接触偏向齿端一侧，局部载荷骤增，大幅缩短齿轮使用寿命。

　　齿轮的齿顶圆、齿根圆尺寸都经过参数化校验，啮合时的齿侧间隙预留了合理范围，既可以补偿热胀冷缩带来的尺寸变化，也能容纳润滑油膜，避免运转过程中出现齿面卡滞、干磨的问题。实际建模过程中，螺旋齿面的生成是核心环节，通过沿螺旋线扫描切除齿形轮廓的方式生成实体，齿面过渡圆角做了优化处理，避免齿根处出现应力集中的直角结构，提升轮齿的抗弯曲疲劳强度。这类齿轮在实际投产时，一般会根据使用场景的载荷特性选择45钢调质或者20CrMnTi渗碳淬火的热处理工艺，齿面硬度达到要求后再进行磨齿精加工，保证齿形精度和表面粗糙度，进一步降低运转过程中的噪音和磨损。在装配调试环节，需要通过涂色法检查轮齿的接触斑点，确保接触区域位于齿宽中部，接触面积达到对应精度等级的要求，若接触位置偏斜，需要及时调整轴承座的安装位置或者齿轮的轴向定位，避免偏载运行。日常维护过程中，要根据运转转速选择合适粘度的齿轮润滑油，通过油浴或者飞溅润滑的方式保证齿面始终有均匀的油膜覆盖，定期检查齿面的磨损情况，当齿面磨损量超过齿厚的10%时就需要及时更换，避免出现断齿故障影响整套设备的运行。
