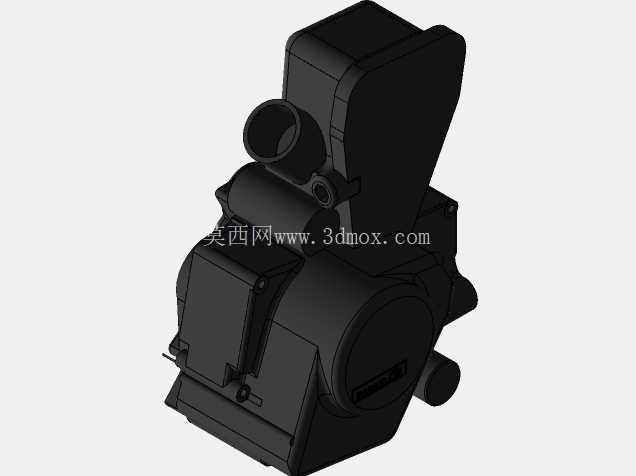

KTM RC390摩托车发动机三维数模

　　这套数模的测绘原点完全贴合实车发动机的安装基准面，所有外接接口的位置公差控制在实车装配允许的范围内，做FSAE赛车动力总成匹配的时候，不需要再反复核对实车安装点坐标，直接调用就能完成车架动力舱的初步布局校核。从实际使用场景来看，学生方程式车队做整车总布置时，最容易卡壳的就是动力单元的边界数据不准，要么是进气口位置和车架横梁干涉，要么是排气侧预留间隙不够导致热害防护空间不足，这套数模把发动机本体上所有凸起结构、外接管路接口、安装吊耳的位置都做了还原，甚至连侧盖上的突出标识块都没有省略，做周边部件布置的时候不会出现后期才发现干涉的返工问题。

　　设计思路上完全遵循逆向测绘的工程逻辑，没有做多余的外观简化，所有影响装配的结构特征都保留了完整的几何信息：进气侧的喉口安装面做了平面度的特征还原，匹配节气门的时候可以直接在数模上做贴合约束；输出轴的伸出长度、花键段的起始位置都和实车一致，做链轮匹配、传动系统布局的时候可以直接提取尺寸参数；机油加注口、油底壳放油螺塞的位置也做了准确还原，后期做赛车维护空间校核的时候，能直接判断日常保养操作是否有足够的操作空间，不用等零件加工完才发现工具伸不进去。

　　外形尺寸方面，数模的整体包络完全对应实机的外轮廓，长宽高三个方向的边界都标注了和安装基准的相对位置，做车架设计的时候可以直接把数模作为固定参考，调整主环、前环的位置时能直观看到和发动机本体的间隙，尤其是发动机后部和后摇臂枢轴的相对位置，是FSAE赛车总布置里的核心尺寸链节点，这套数模把两者的相对位置做了准确还原，不需要再反复测量实车调整坐标。安装边界上，三个主安装吊耳的孔位坐标、孔径大小、安装面的角度都和实机一致，做发动机悬置设计的时候，可以直接在数模上提取安装点坐标，生成悬置支架的初步结构，甚至能直接在数模上模拟悬置软垫的压缩行程，检查极限工况下发动机和周边部件的碰撞风险。

　　从功能特性还原来看，这套数模虽然是外观级的装配体，但所有和外部系统交互的接口都做了准确表达：冷却系统的进出水口位置、管径大小都对应实机，做冷却管路布置的时候可以直接生成管路走向，计算管路长度和弯曲半径；传感器的安装凸台位置也做了保留，后期做赛车线束布置的时候，能提前规划传感器接头的走线方向，避免线束和高温部件距离过近。对于做摩托车改装设计的从业者来说，这套数模也能直接作为改装件设计的基准，比如做发动机护板、改装排气头段的时候，不需要自己再花时间扫描实车，直接在数模上做结构设计就能保证安装匹配度，减少试装环节的调整工作量。

　　实际工程应用里，很多入门级的发动机数模会忽略小的凸起结构，比如缸头侧的温度传感器安装座、启动电机的突出部分，导致做总布置的时候预留间隙不足，后期装配出现干涉，这套数模把这些容易被忽略的小特征都做了还原，哪怕是缸体上的加强筋凸起都没有省略，做周边部件间隙校核的时候精度足够支撑方案设计阶段的需求。做动力系统匹配计算的时候，也可以直接从数模里提取发动机的质心位置参数，为整车轴荷分配、悬架调校提供准确的重量分布参考，不用再靠估算值做计算，提升整车设计的参数准确性。
