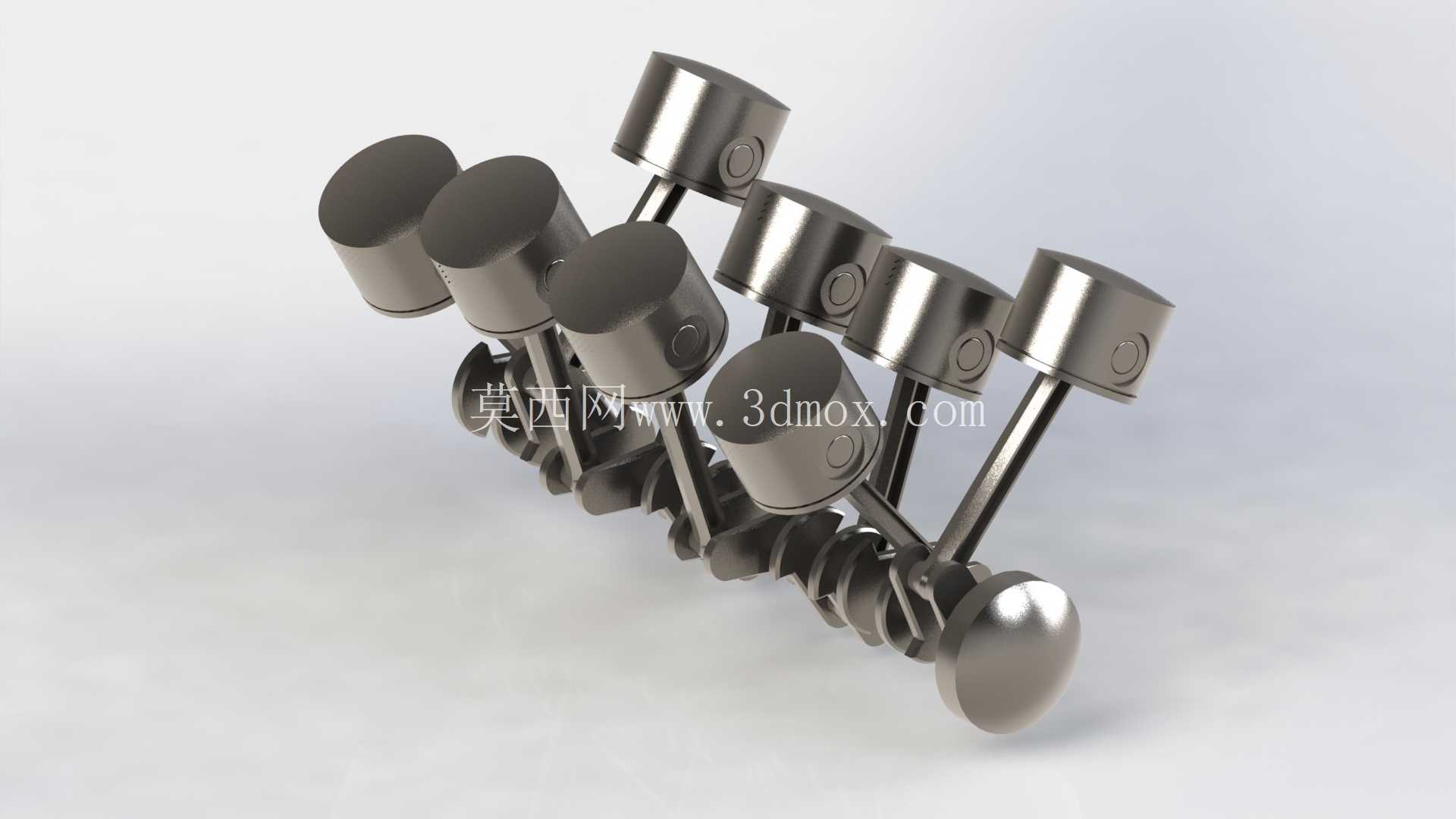

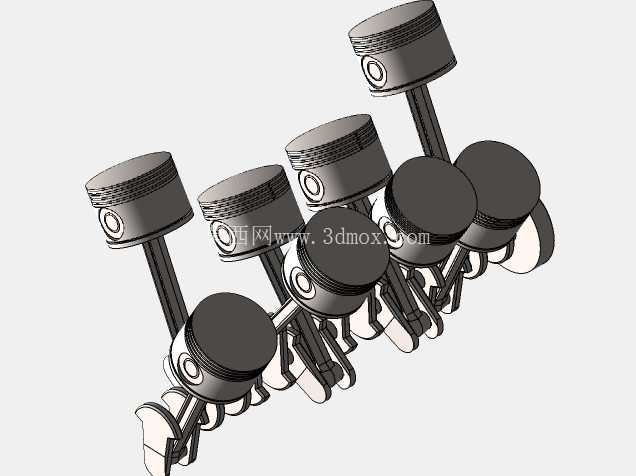

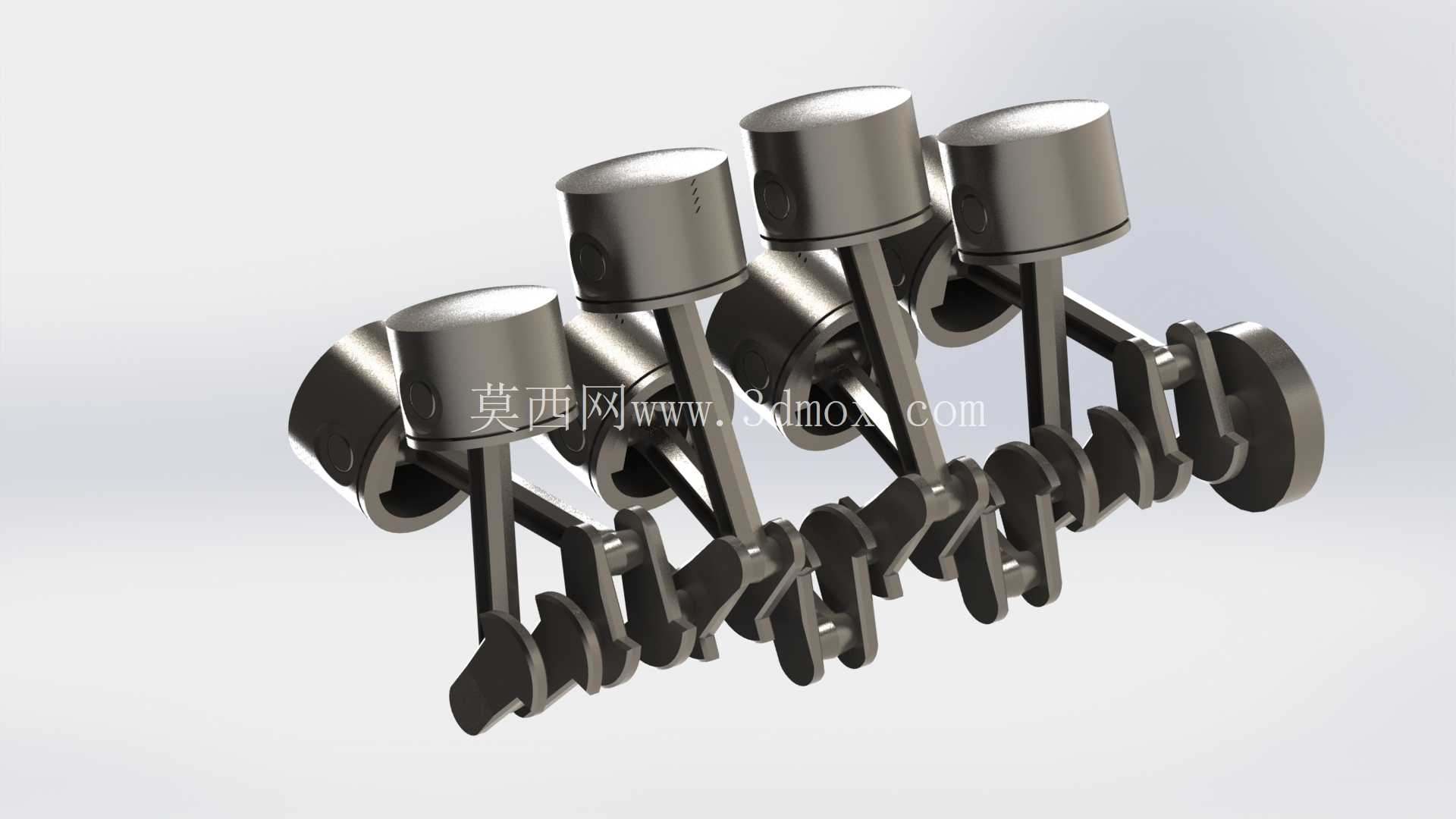

V型八缸发动机曲柄连杆组件结构

　　在大排量乘用车辆、高性能工程机械以及固定式动力机组的动力核心设计中，V8构型的动力输出单元始终占据着特殊地位，而这套曲柄连杆组合件，正是把活塞往复直线运动转化为曲轴旋转扭矩的核心传力结构。日常做动力总成匹配时，最先要明确的就是这套组件的安装边界——曲轴主轴颈的同轴度公差直接决定了缸体主轴承座的加工精度要求，通常整根曲轴的七个主轴颈径向圆跳动要控制在0.03mm以内，才能避免高转速下的轴瓦偏磨问题；而连杆大头的剖分面定位精度，也直接影响着曲轴连杆轴颈与轴瓦的配合间隙，冷态下的间隙值一般要维持在0.02-0.05mm区间，兼顾润滑油膜形成与运转时的热膨胀余量。

　　从实际应用场景来看，这类V8曲柄连杆结构大多适配排量在4.0L以上的动力单元，两侧气缸呈90°夹角布置的设计，能在保证整机结构紧凑性的同时，将一阶、二阶往复惯性力做到完全自平衡，相比直列六缸结构，整机长度能缩短近30%，更适合前置后驱车型的机舱布局，也能适配部分重型非道路机械的动力舱安装空间。做三维建模时，首先要敲定的是曲柄销的相位角设计，V8结构的相邻做功气缸曲柄销错角为90°，能保证每90°曲轴转角就有一个气缸进入做功行程，动力输出的平顺性远优于小排量四缸机型，这也是大排量豪华车型、高性能跑车偏爱这类结构的核心原因。

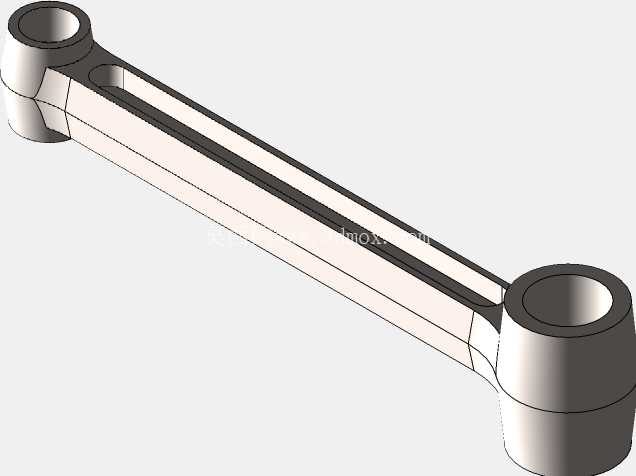

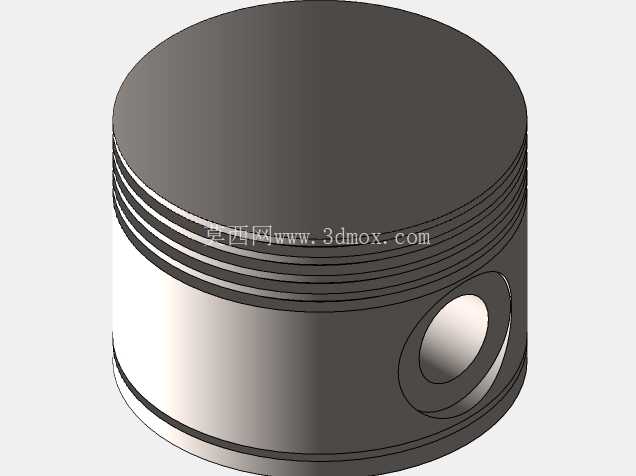

　　具体到零件设计层面，活塞的裙部型线要做微椭圆处理，长轴垂直于活塞销轴线方向，冷态下裙部与气缸壁的配合间隙控制在0.015-0.03mm，避免热态下活塞膨胀卡滞；活塞销采用全浮式设计，两端用卡簧限位，销座与活塞销的配合间隙在常温下为0.002-0.005mm，保证运转时活塞销能在销座和连杆小头衬套内自由转动，均匀磨损。连杆的杆身采用工字形截面，在保证抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少高转速下的惯性力载荷，连杆大头的连接螺栓采用预应力设计，拧紧时要严格按照转角法操作，保证螺栓预紧力均匀，避免运转时连杆大头松脱引发严重故障。

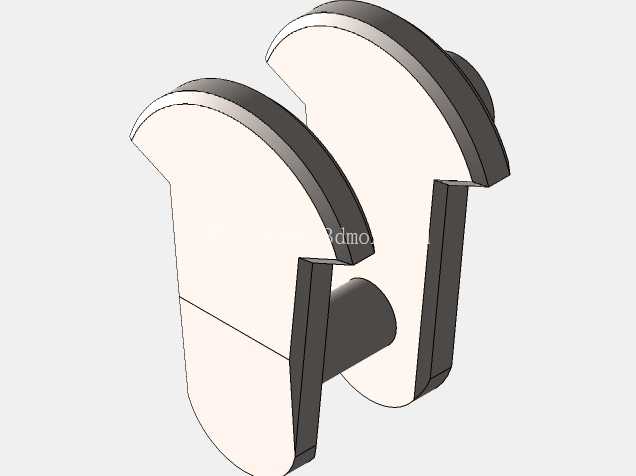

　　曲轴的设计上，主轴颈与连杆轴颈之间的曲柄臂要做合理的配重设计，每块平衡重的质量、质心位置都要经过精确的动平衡计算，整根曲轴组装完成后要做动平衡校验，剩余不平衡量要控制在5g·cm以内，才能保证最高6000rpm以上转速运转时的振动水平控制在可接受范围。曲轴的自由端通常设计有正时齿轮、皮带轮的安装定位面，输出端则预留飞轮连接的法兰与定位销孔，法兰端面的跳动公差要控制在0.02mm以内，避免飞轮运转时出现偏摆影响离合器接合稳定性。

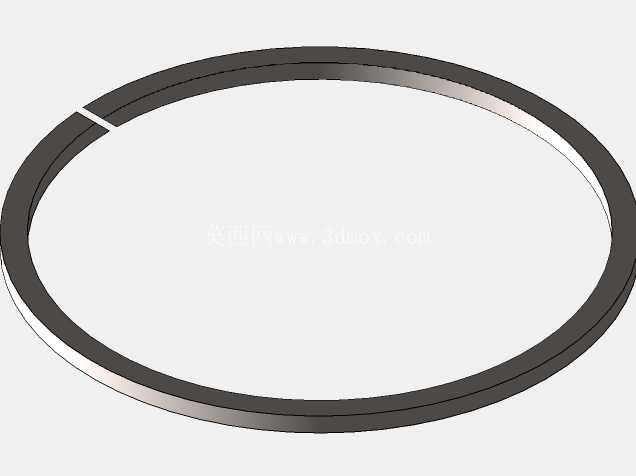

　　在实际装配场景中，这套组件的安装顺序也有明确要求：先将活塞连杆组按缸序分组，活塞环开口要相互错开120°，避免开口对齐导致漏气窜油；装入气缸时要使用专用的活塞环压缩器，避免活塞环刮伤气缸壁；连杆大头盖与杆身要按配对标记装配，不可互换，拧紧连杆螺栓后要手动盘动曲轴，检查转动是否顺畅，无卡滞、异响后才能进行后续的油底壳、缸盖等部件装配。另外，曲轴的轴向定位通常设置在中间主轴颈位置，止推片的间隙要控制在0.1-0.2mm之间，既限制曲轴的轴向窜动，又预留热态下的轴向膨胀余量，避免曲轴受热伸长后卡滞。

　　从结构设计的思路来看，这套V8曲柄连杆组件的所有尺寸参数都是围绕“高可靠性、高平顺性、低往复质量”三个核心目标展开的，比如活塞顶部的燃烧室形状要与缸盖燃烧室匹配，保证压缩比达到设计值，同时避免气门运动干涉；连杆的长度要结合活塞行程、曲轴回转半径做匹配，连杆比通常控制在0.28-0.32区间，平衡活塞侧压力与连杆摆动惯性力；曲轴的油道设计要采用斜油孔结构，保证主轴颈的压力润滑油能顺利输送到连杆轴颈，油孔的倒角要做圆滑处理，避免应力集中引发曲轴疲劳断裂。

　　在做三维建模校验时，还要重点做运动干涉检查：模拟曲轴从0°到720°的完整工作循环，检查活塞在上止点、下止点位置时与曲轴平衡重、缸壁的间隙，检查连杆在最大摆动角度时与缸体下沿、曲轴平衡重的间隙，所有运动部件的最小间隙要保留1mm以上的安全余量，避免加工、装配误差导致运转时出现碰撞。另外，活塞销孔的偏移设计也要纳入考量，通常会将活塞销孔向主推力面偏移0.5-1mm，减少活塞换向时的敲击噪声，提升整机运转的NVH表现。
