12mm管径翅片式散热换热组件结构设计

　　在中小功率电源模块、小型制冷循环回路、紧凑型工控设备的热管理设计环节，这类翅片式散热组件是解决小空间内热量快速置换的核心结构件，不少刚接触热设计的工程师容易把它和普通风冷铝挤散热器混淆，实际上它的换热逻辑完全依托管路内流通介质与翅片间的空气流道完成热交换，既可以走冷媒完成蒸发端的冷量释放，也可以走导热油、冷却水完成发热端的热量带出，适配场景比单一材质的固体散热器宽泛很多。

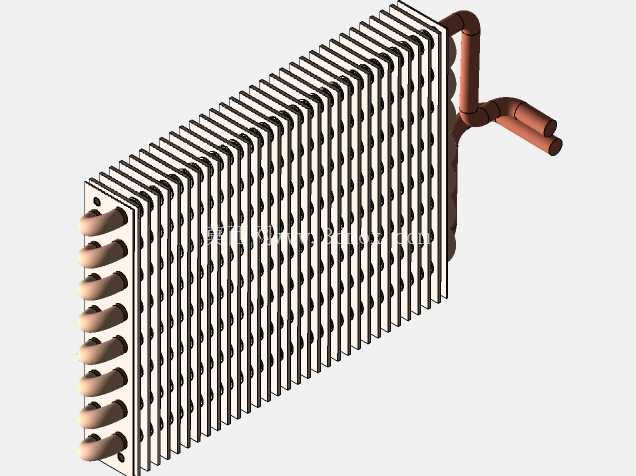

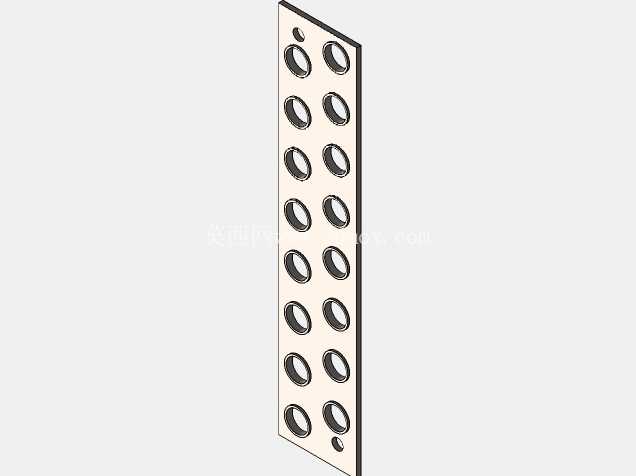

　　从结构细节来看，这款组件采用直径12mm的紫铜弯管作为介质流通通道，紫铜材质本身的导热系数远高于常规铝合金，能快速把管内介质的温度传导到管壁，再通过紧密套接在管壁上的连续冲压铝翅片把换热面积放大数十倍——每一片翅片都做了翻边冲孔处理，和铜管外壁是过盈压装配合，不存在接触热阻过大的问题，翅片之间的间距经过匹配计算，既不会因为间距过小导致风道阻力陡增、常规轴流风扇无法穿透，也不会因为间距过大浪费有限的安装空间、损失换热面积。管路的弯折角度完全适配常规设备的内部走管边界，两个伸出的接头端做了等径处理，不需要额外变径接头就能和标准规格的软管、硬管直接对接，减少了管路连接点的泄漏风险。

　　实际做结构选型的时候，首先要确认的就是安装边界的尺寸约束，这款组件的翅片组整体呈规整长方体排布，侧边伸出的弯管接头没有超出翅片组的投影宽度，安装时只需要预留翅片厚度方向的风道流通空间，不需要在侧面额外预留管路弯折的避让空间，对紧凑型设备的内部布局非常友好。不少工程师在做类似散热结构建模的时候，容易忽略翅片冲孔和铜管配合的公差设计，要么把冲孔尺寸做的太大导致压装后松动、长期使用出现接触热阻飙升，要么把冲孔尺寸做的太小导致压装时翅片变形、翅片间距不均匀影响风道均匀性，这款结构里的翅片翻边设计刚好能抵消一部分压装公差，翻边的高度和翅片间距保持一致，压装完成后相邻翅片的翻边端面刚好贴合，既保证了所有翅片的间距一致，也能让整组翅片的结构强度更高，不会因为运输或者安装过程中的轻微磕碰出现翅片倒伏的问题。

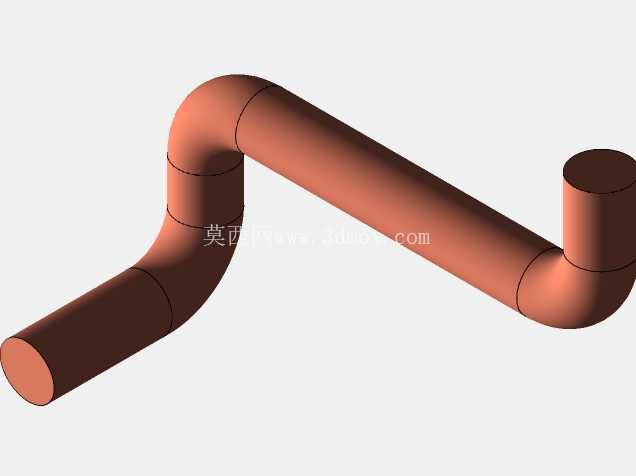

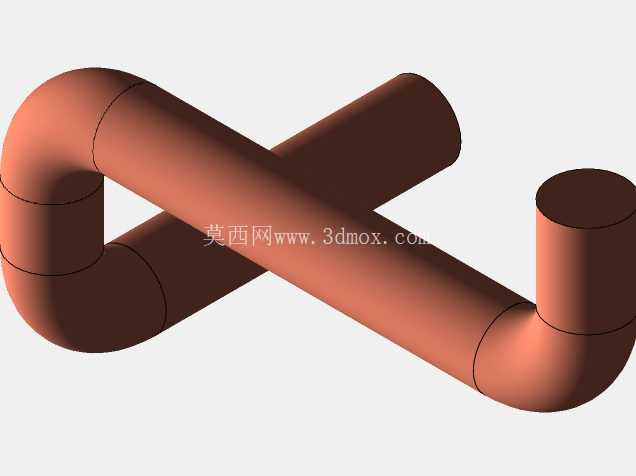

　　从应用场景的适配性来说，这类结构既可以用在小型恒温箱的制冷回路里作为蒸发器，配合小功率压缩机完成箱内温度的恒定控制，也可以用在大功率电子电源的液冷回路末端，把循环液带出的热量通过翅片散发到空气中，甚至可以用在小型余热回收装置里，通过管路内流通的冷水回收排出热风里的余热。做三维建模的时候，要特别注意弯管部分的曲率半径，12mm管径的铜管弯折最小曲率半径不能低于管径的1.5倍，否则弯折处容易出现管内壁褶皱、介质流通阻力变大，甚至出现弯折处开裂泄漏的问题，这款结构里的弯管曲率半径刚好卡在合理区间，既保证了管路走向紧凑，也不会出现加工工艺性问题。另外翅片的边缘做了微折边处理，不是锋利的直角冲切面，能避免安装装配过程中划伤操作人员的手部，这种细节设计在量产结构里非常实用，很多新手建模的时候往往会忽略这类工艺细节，导致开模或者样品制作的时候才发现装配安全隐患。

　　在风道匹配上，这种平行排布的翅片结构适合采用垂直于翅片平面的直吹风道，不需要复杂的导流结构就能让气流均匀穿过每一层翅片间隙，和常规的串片式散热器相比，它的管路是连续弯折的单一流道，不存在多个并联管路的流量分配不均问题，不会出现部分管路因为介质流量不足导致换热效率骤降的情况。做结构安装固定的时候，只需要在翅片组的两端预留固定支架的安装位，不需要在翅片上额外打孔，避免破坏翅片的整体性、影响换热面积，整组组件的重量主要集中在铜管部分，铝翅片的重量占比很低，即使是壁挂式安装的设备，也不需要额外做加强固定结构，完全能满足常规工业设备的振动耐受要求。
