制冷系统专用翅片式蒸发器热交换结构

项目分类:换热器 发布时间:2025-02-16 ID:930099
  • 制冷系统专用翅片式蒸发器热交换结构

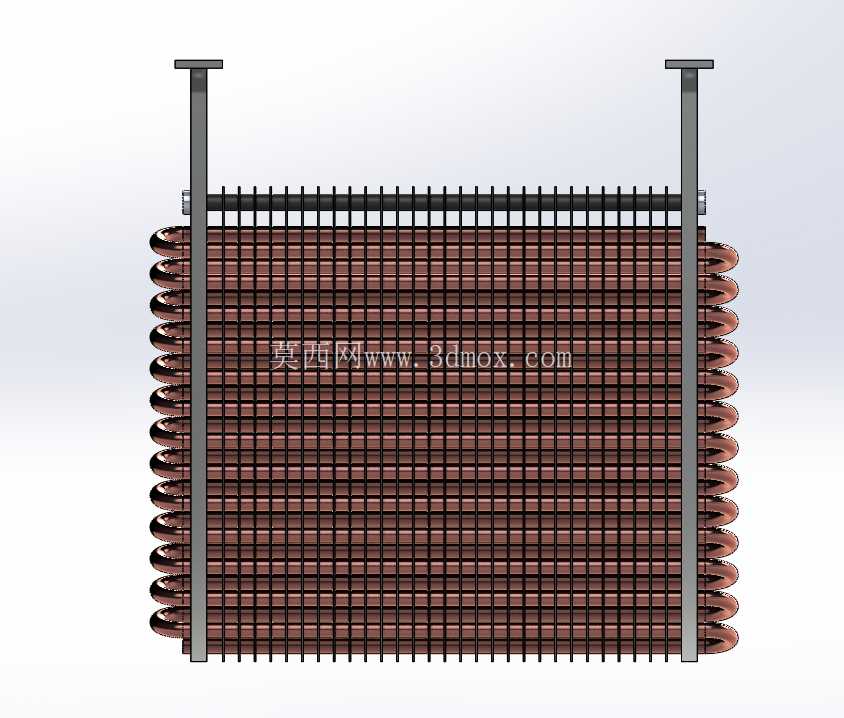

  在商用冷柜、家用冰箱、小型中央空调室内机这类制冷场景里,蒸发器是直接承担冷量输出的核心换热部件,和冷凝器、压缩机、节流部件共同构成完整的蒸汽压缩制冷循环,其换热效率、风阻特性、安装适配性直接决定整套制冷系统的能效比与出风温度均匀性。这款翅片式蒸发器采用铜管套铝翅片的经典结构,换热主体部分的盘管采用紫铜光管弯制而成,多排盘管沿空气流动方向错列排布,每根铜管外部都紧密胀接了连续冲压成型的铝质平直翅片,翅片表面做了亲水涂层处理,能在制冷工况下减少冷凝水在翅片表面的桥接现象,降低风阻同时避免凝水残留引发的翅片腐蚀问题。盘管两端通过U型弯头焊接连通,形成连续的制冷剂流道,制冷剂从一端集管进入后,在盘管内往复流动,通过管壁与翅片和流经的空气完成热量交换,吸收空气内的热量实现降温除湿,最终从另一端集管流出回到制冷循环回路。

  从结构设计逻辑来看,这款蒸发器的翅片间距设置兼顾了换热效率与防积霜需求,适配中低温制冷工况,不会因为翅片过密导致化霜周期过短,也不会因为翅片间距过大降低单位体积的换热面积。两侧的立式安装支架采用镀锌钢板冲压成型,支架上预留了标准化的安装固定孔位,安装时可以直接通过螺栓将蒸发器固定在制冷腔体的内壁或者风道框架上,支架的高度略高于翅片组件的整体厚度,安装后翅片部分不会和安装基面直接接触,预留出足够的空气流通间隙,避免出现换热死角。盘管两端的集管位置预留了标准的扩口接口,可以直接和制冷系统的供液管、回气管进行钎焊连接,不需要额外做转接处理,能减少现场安装的焊接工作量,降低焊口泄漏的风险。

  在实际应用选型时,需要注意这款蒸发器的迎面风速适配范围在1.5-2.5m/s之间,风速过低会导致换热系数下降,冷量输出不足,风速过高则会增大风阻,提升配套风机的功耗,同时容易把翅片表面的冷凝水吹入风道造成送风带水问题。安装边界上,蒸发器的进出风侧需要预留至少100mm的均流空间,不能直接紧贴风道壁面或者其他部件放置,避免进风不均匀导致部分盘管区域没有气流通过,出现换热能力衰减。结构建模过程中,翅片部分采用阵列特征完成,每一片翅片的翻边孔和铜管的配合公差控制在0.1mm以内,保证胀管工艺实施后铜管和翅片能够紧密贴合,消除接触热阻;两侧支架的安装孔位和盘管的相对位置做了公差约束,避免批量生产时出现安装孔位偏移导致无法装配的问题。盘管的弯管半径设置为铜管直径的2倍,既保证弯管处不会出现管内壁褶皱影响制冷剂流动,也能尽可能压缩整体结构尺寸,提升单位体积的换热效率。

  和光管蒸发器相比,这种翅片结构的蒸发器换热面积能提升10倍以上,在相同换热量需求下整体体积可以缩小60%以上,非常适合对安装空间有严格限制的嵌入式制冷设备、小型商用制冷机组使用。在制冷系统匹配时,需要根据蒸发温度、换热量需求调整制冷剂的分路数,这款模型的流道设计采用等长度分路,能保证每一路盘管内的制冷剂流量均匀,避免出现部分流路供液不足导致的换热面浪费,也不会因为部分流路供液过多导致回液现象,损坏配套的压缩机。日常维护层面,这种平直翅片的结构可以直接用压缩空气从出风侧反向吹扫清理积灰,不需要拆卸设备就能完成日常维护,长期使用后换热性能衰减幅度更小,适配长期连续运行的制冷场景。
