空调单元用翅片式铜盘管换热装置

　　这款换热装置主要面向小型分体式空调、柜式空调单元的室内外机换热段使用，也可适配小型恒温恒湿机组、新风处理机组的表冷段，承担制冷循环里冷媒与空气的热量交换职能。实际运行过程中，低温低压的冷媒从一侧集管进入铜制盘管，在盘管内完成相变吸热或放热，空气横向冲刷外侧的密集翅片时，通过翅片增大的换热面积完成热量传递，最终实现流经空气的降温或升温，是蒸气压缩式制冷系统里直接和空气接触完成热交换的核心部件。

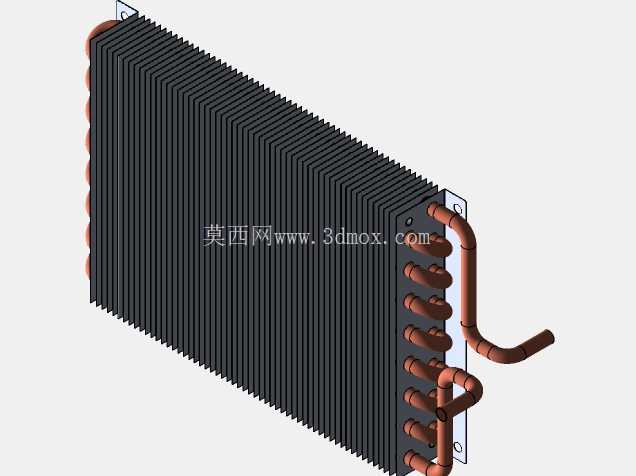

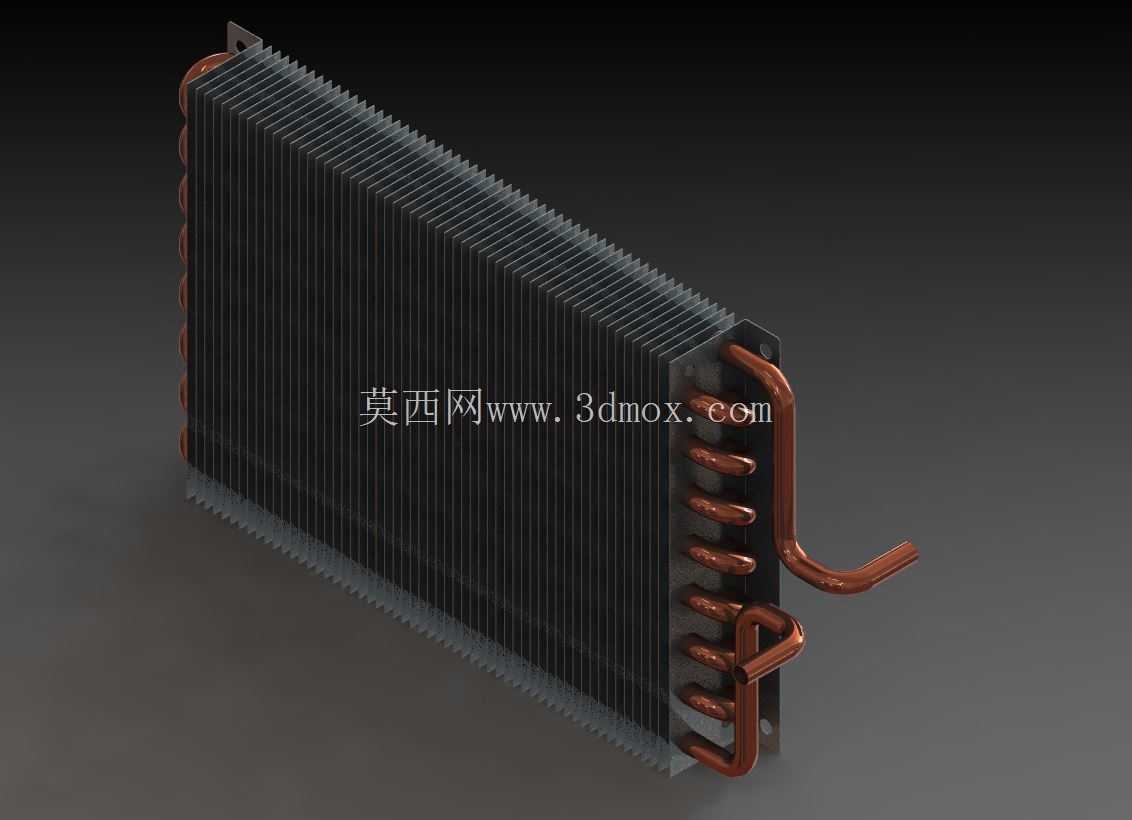

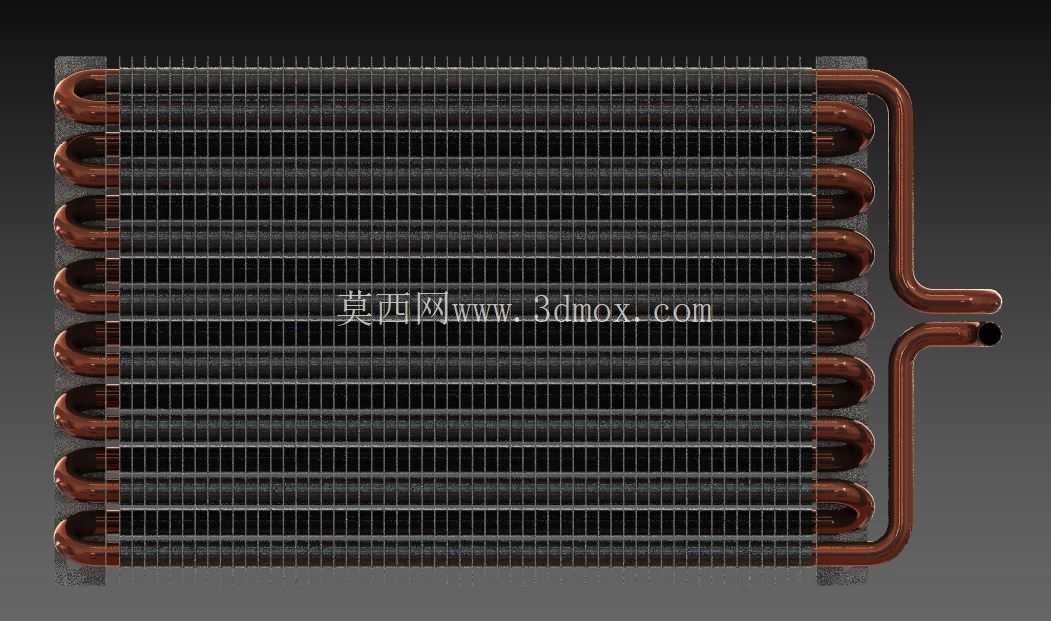

　　从结构设计逻辑来看，该装置采用铜管铝翅片的经典搭配，铜管选用小直径紫铜光管，弯管段采用连续U型弯工艺，减少管路接头数量，降低冷媒泄漏风险，同时保证管路内冷媒流动阻力处于合理区间，适配常规转子式、活塞式压缩机的排气压力范围。外侧翅片采用平直开窗式铝片，片距根据空调工况的凝水生成速率做了适配，制冷工况下凝水可以顺着翅片表面顺利流下，不会因为片距过小造成水桥堵塞风路，也不会因为片距过大导致换热面积不足影响换热效率。盘管的进出口采用同程式管路排布，保证每一路盘管内的冷媒流量分配均匀，避免出现部分管路冷媒流量不足导致换热不均、局部结霜的问题。

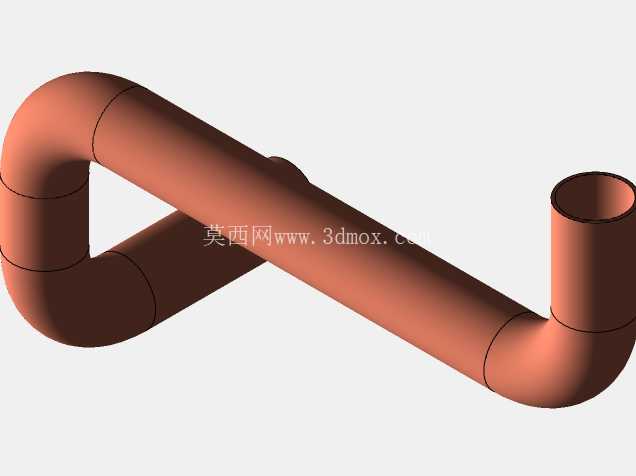

　　安装边界方面，该换热装置整体为长方体薄型结构，厚度方向尺寸控制在较小范围，适配空调外壳的内部安装空间，两端预留有固定安装耳，可通过螺栓直接固定在空调的风道框架上，安装耳上的安装孔位做了长圆孔设计，允许安装时有少量位置调整量，降低钣金件加工公差带来的装配难度。盘管的进出口管端预留有足够的接管长度，伸出翅片段之外，方便现场焊接连接冷媒管路，管端位置避开了安装固定点，不会出现安装后管路被遮挡无法操作的问题。翅片组的四周做了翻边处理，一方面可以增强翅片整体的结构强度，避免运输、安装过程中翅片倒伏影响通风，另一方面翻边结构可以和空调内部的挡风密封条贴合，减少旁通风量，保证所有流经换热装置的空气都能穿过翅片间隙参与热交换。

　　实际选型适配时，需要注意该换热装置的迎面风速适配范围在1.5-2.5m/s之间，风速过低会导致换热系数下降，制冷量不足，风速过高则会增大风阻，提高风机功耗，同时容易把翅片表面的凝水吹入风道造成送风带水。盘管的水容量经过优化，在保证冷媒充注量合理的前提下，减少系统的冷媒充注总量，降低整机的制造成本，同时也能减少冷媒泄漏后的环境影响。翅片和铜管之间采用机械胀管工艺连接，保证铜管和翅片紧密贴合，接触热阻控制在较低水平，长期运行过程中不会因为冷热交替出现贴合松动、换热效率衰减的问题。

　　在日常维护场景中，这种结构的换热装置可以直接用压缩空气从迎风面反向吹扫清理积灰，平直翅片的结构不容易积藏灰尘，清理难度低，不需要拆解设备就能完成日常维护，适合家用、商用空调的长期使用场景。装置的边角位置做了钝化处理，没有尖锐的毛刺，安装维护过程中不会划伤操作人员，也不会刮破空调内部的保温棉、电线等附属部件。
