卧式承压石油天然气存储罐体结构

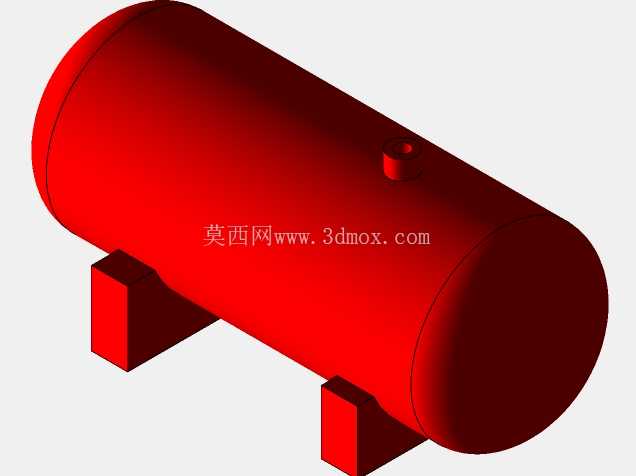

　　在油气储运、厂区能源供给、中小型加注站点的现场布局里，这类卧式承压存储罐是非常常见的静设备单元，和立式储罐相比，它的重心更低，对基础承载的压强要求更小，尤其适合地质承载力一般、场地横向空间充足的安装场景，日常用来存储原油、成品油、压缩天然气或者厂区生产用的承压燃气介质，是流体存储环节里的核心承压部件。从结构设计逻辑来看，整个罐体采用等直径圆筒加两端标准椭圆形封头的焊接结构，这种封头形式的应力分布比平盖封头均匀很多，在相同承压等级下可以有效降低筒体壁厚，减少整体耗材用量，筒体顶部预留的管嘴是介质进出、安全附件安装的接口位置，建模时特意保留了管嘴的凸台结构，方便后续对接管路法兰、安全阀、压力表等附件的装配设计，不会出现接口位置干涉的问题。罐体下方的两个鞍式支座是整个设备的承载支撑结构，设计时两个支座一个采用固定支座形式，一个采用滑动支座形式，用来适配罐体充放介质、温度变化带来的轴向热胀冷缩位移，避免支座与基础之间产生额外的附加应力，支座的底板尺寸、地脚螺栓孔位置都按照常规安装边界做了预留，现场安装时只需要按照支座间距做混凝土基础，预埋对应规格的地脚螺栓即可完成固定，不需要额外做支撑结构的二次改造。从建模的细节处理来看，整个筒体的焊缝位置做了简化处理，没有保留实际焊接的余高结构，方便后续做有限元分析时划分网格，避免局部应力集中的计算误差，筒体的内径、长度比例参考了常规10立方级承压储罐的尺寸比例，长径比控制在3:1左右，这个比例下罐体的流体静置分层效果较好，同时不会因为长径比过大导致筒体挠度超标，适合存储带少量杂质的油气介质，底部沉积的杂质可以定期通过排污口排出。

　　在实际工程应用里，这类储罐的选型首先要确认存储介质的腐蚀性、工作压力、工作温度，匹配对应的筒体材质与壁厚，这个三维模型的结构可以直接调整壁厚参数适配不同的承压等级，比如存储低压燃气时可以采用较薄的Q245R钢板卷制，存储高压介质时更换为Q345R材质并调整筒体、封头的壁厚即可，不需要重新搭建整体结构。模型的外形尺寸边界做了规整处理，整体外轮廓没有突出的零散结构，在做厂区三维布局、管路布线设计时，可以直接导入模型做干涉检查，确认罐体与周边管路、设备、建构筑物的安全间距，比如罐体与周边明火设备的防火间距、与厂区道路的通行间距都可以通过模型直接测量核对，减少现场施工时的布局调整工作量。

　　很多刚接触静设备设计的工程师容易忽略鞍式支座的包角设计，这个模型里的支座包角采用了常规的120度设计，这个角度下支座对筒体的支撑反力分布均匀，不会在筒体与支座接触的位置产生过大的局部压应力，同时支座的高度预留了底部排污管路的安装空间，罐体底部到基础表面的距离足够安装排污阀、积液包等附件，不需要额外抬高罐体。另外顶部的管嘴位置设置在筒体轴向的中心位置，不管是做进液管还是出气管，这个位置的介质流动对罐体的冲击最小，同时方便顶部操作平台的搭建，操作人员站在平台上可以很方便地操作顶部的阀门、查看压力表读数，不需要额外加长操作杆或者搭建悬挑平台。

　　在做三维建模的过程中，整个罐体的回转类结构都采用了旋转凸台加拉伸切除的特征搭建，参数化的特征结构方便后续修改尺寸，比如需要调整罐体容积时，只需要修改筒体的拉伸长度、封头的旋转半径参数，就可以快速生成不同容积的储罐模型，不需要重新绘制草图，对于系列化的储罐设计工作可以节省大量重复建模的时间。很多现场安装出现的问题，本质是前期建模时没有考虑安装边界，比如支座的地脚螺栓孔如果没有预留足够的调整间隙，现场基础预埋螺栓出现位置偏差时就很难安装，这个模型里的支座底板螺栓孔做了长圆孔设计，预留了一定的安装调整量，适配现场施工的微小误差，减少现场扩孔的工作量。同时罐体两端的封头与筒体的对接位置做了等厚度处理，方便焊接时的坡口加工，不会出现壁厚突变导致的焊接应力集中，提升设备长期运行的结构可靠性。
