转轴式水轮机整机结构三维设计

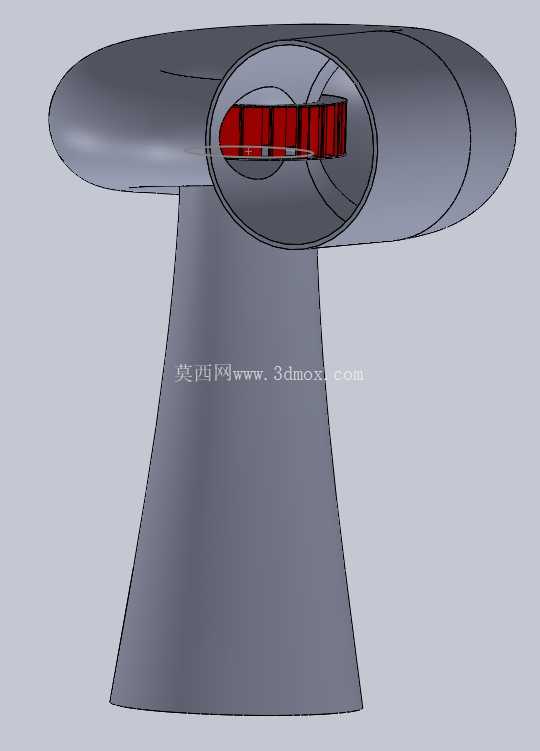

　　在中小型径流式水电开发、工业余压能量回收、偏远村落微电网供电的场景中，转轴式水轮机组是核心的能量转换部件，其结构设计的合理性直接决定了水能利用效率与长期运行稳定性。这套三维结构完整覆盖了水轮机从进水导流到出水泄流的全流道部件，没有省略任何装配关联结构，可直接用于结构干涉校验、流场仿真前置建模、生产加工图纸导出等工程环节。

　　从实际功能落地的角度看，该结构的核心逻辑是通过过流部件的型线配合，将水流的压能与动能平稳传递到转轮区域，带动转轴输出旋转机械能，再衔接发电装置完成能量转换。机壳部分采用流线型椭球过渡结构，进水端的收缩段型线经过平滑处理，能够避免水流进入腔体时产生局部脱流、涡带等问题，减少不必要的水力损失；机壳的内壁与导叶端部的配合间隙控制在合理装配公差范围内，既保证导叶转动调节的活动空间，又能减少间隙漏水带来的效率损失，同时机壳外壁预留了与安装基座连接的法兰定位面，安装时可直接通过螺栓与预埋基础固定，定位基准与转轴的同轴度公差可通过配合面的加工精度直接保证。

　　导叶部分布置在转轮外围的环形流道内，每一片导叶的翼型都按照过流角度优化设计，其作用是在不同来水流量工况下，通过调整自身开合角度，将进入转轮的水流调整到最优入流角，避免水流冲击叶片背面造成水力振动与效率下降；导叶的转轴两端与机壳、内毂的配合位置设计有耐磨衬套安装位，可适配长期水下运行的耐磨密封需求，减少转动部件的磨损量，延长设备检修周期。轮毂作为连接叶片与主轴的核心承载部件，其内部设计有主轴穿装的定位孔与键槽结构，叶片与轮毂的连接位置采用圆弧过渡，避免应力集中在长期交变水流载荷下出现结构疲劳；轮毂的外形与尾水管的进水段型线顺滑衔接，保证水流做完功后能够平稳进入泄流段，减少出口处的动能损失。

　　尾水管采用渐扩式锥形结构，从转轮出口位置开始逐步扩大过流面积，其作用是回收转轮出口水流的剩余动能，将这部分动能转化为压能，提升机组的整体利用效率；尾水管的出口端设计有与下游泄流渠道衔接的法兰边，安装时可根据现场安装高程调整尾水管的埋设深度，保证泄流顺畅不会出现尾水雍高影响机组出力的问题。叶片作为直接承接水流冲击的做功部件，其翼型采用扭曲变截面设计，从轮毂位置到轮缘位置的安装角逐步变化，适配不同半径位置的水流圆周速度差，保证整个叶片过流面的水流受力均匀，减少局部涡流的产生；叶片的数量与翼型弧度经过匹配设计，能够在保证过流能力的前提下降低水流脉动，减少机组运行时的振动与噪音。

　　整套结构的装配关系完全按照实际生产装配逻辑搭建，所有部件的配合面都预留了合理的公差间隙，没有出现结构干涉、装配逻辑矛盾的问题；整体外形的安装边界充分考虑了中小型电站的安装空间需求，机壳的最大外径、尾水管的长度、主轴的伸出长度都符合微小型水轮机组的常规尺寸区间，既可以直接用于100kW以下级别的微水电设备选型参考，也可以作为同类型水轮机结构优化的基础模型，通过调整导叶角度、叶片翼型、尾水管扩散角等参数，适配不同水头、不同流量的应用场景。在建模过程中，所有过流面的曲面都保持了G2连续，没有出现曲面折角、接缝错位等问题，能够直接导入流体仿真软件进行全流道的网格划分与流场计算，也可以拆分单个部件导入加工编程软件生成数控加工代码，覆盖从方案设计到生产落地的全流程工程需求。
