外啮合式液压齿轮动力传输泵结构

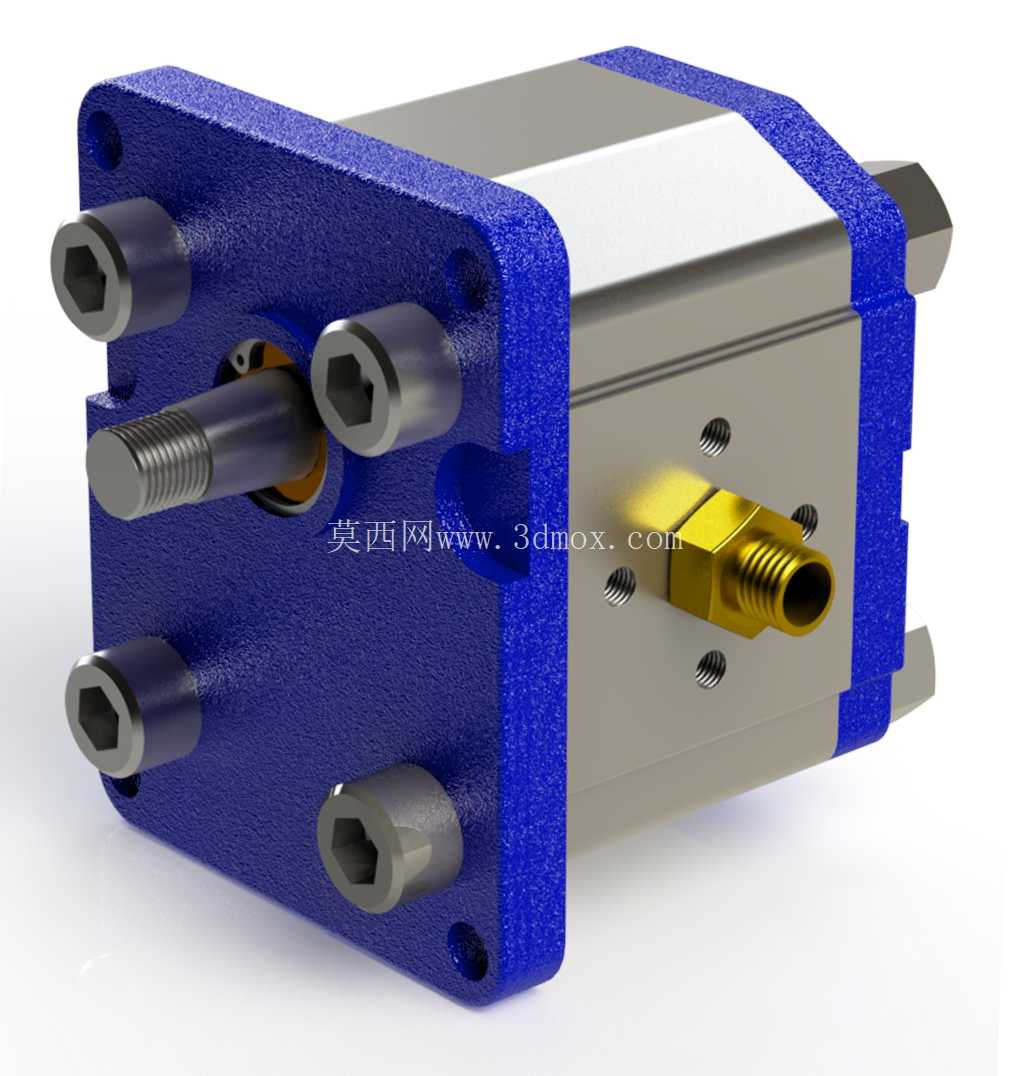

　　在机床液压站、小型工程机械辅助油路、注塑机锁模供油回路这类对安装空间有严格限制的场景里，外啮合齿轮泵的结构紧凑性优势一直很难被替代，这次拆解建模的这款蓝银配色外啮合齿轮泵，就是针对中低压连续供油工况做的结构优化版本。先从安装边界说起，这款泵采用方形法兰端盖安装，四个内六角安装孔呈矩形分布在端盖四角，安装时不需要额外做转接板，直接贴合泵站阀块的安装面即可完成定位，端面上伸出的阶梯轴是动力输入段，轴径做了分段设计，靠近端盖的细段用来装骨架油封防止液压油渗漏，外侧的粗段开有键槽，和电机输出轴的联轴器配合时，能保证同轴度公差控制在0.1mm以内，避免长期运转出现轴封偏磨漏油的问题。

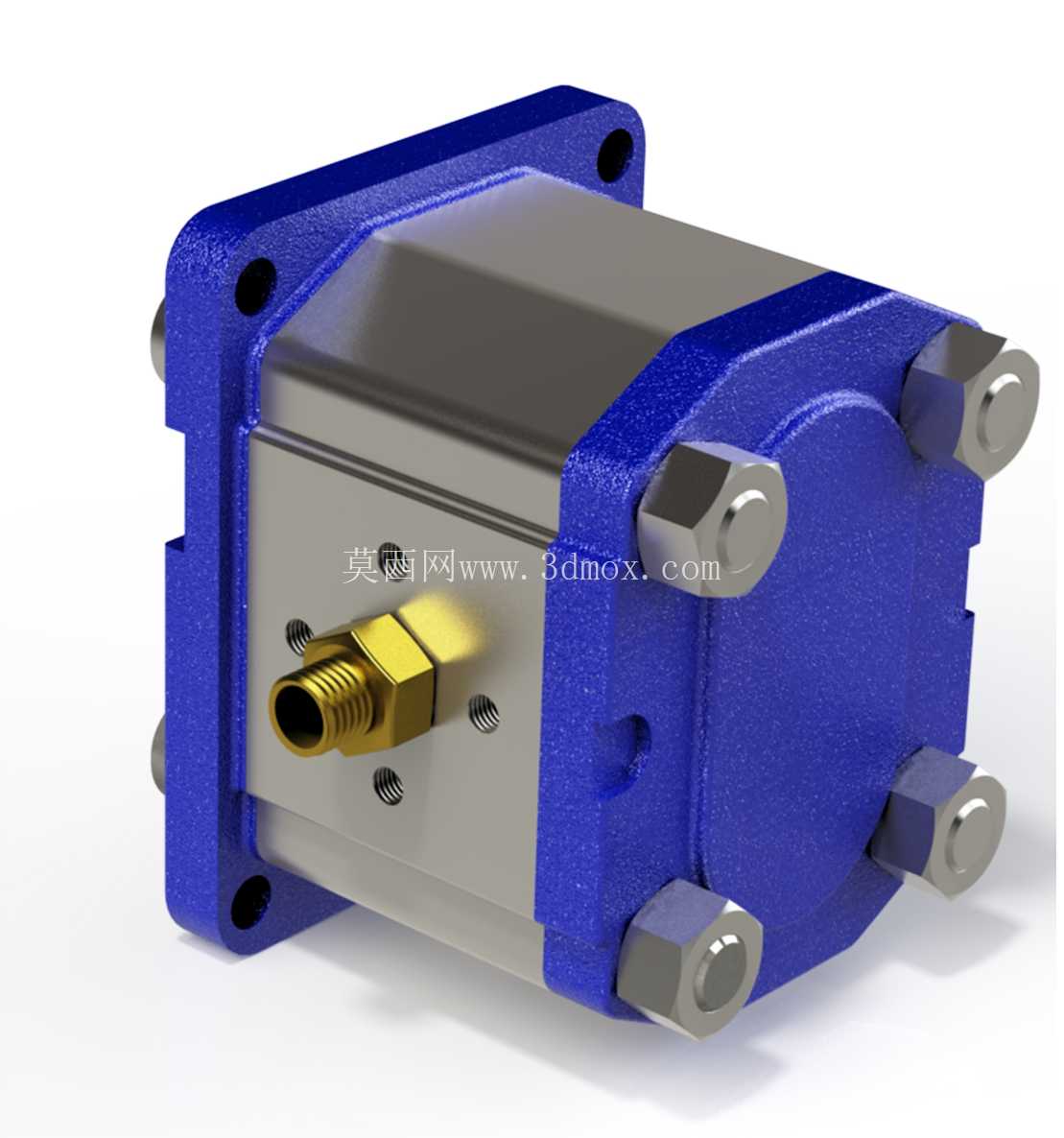

　　泵体侧面的金色管接头是压力油出口，对应的另一侧进油口口径比出口略大，这是外啮合齿轮泵的典型设计——进油腔流速低，大口径可以减少吸油阻力，避免高转速下出现吸空导致的气蚀噪音，出油腔压力高，小口径能匹配高压油管的连接标准，减少管路接头的泄漏点。从设计思路上看，这款泵的齿轮副采用了直齿圆柱齿轮结构，相比斜齿齿轮，直齿加工难度更低，轴向力几乎可以忽略，不需要额外设置推力轴承来平衡轴向载荷，能把泵体的轴向尺寸压缩到最小，适合安装空间局促的小型液压系统。泵体两端的蓝色端盖采用了定位销加螺栓的双重定位方式，端盖和泵体的结合面没有额外加密封垫片，靠精加工的平面度来实现硬密封，这种设计能避免长期受油压冲击出现垫片蠕变导致的端面泄漏，同时也能保证齿轮副的轴向间隙控制在0.02-0.04mm之间，间隙太小会出现齿轮端面和端盖的摩擦磨损，间隙太大又会导致内泄漏增大，容积效率下降，建模时特意把这个间隙值做了还原，方便后续做流体仿真时参考实际工况参数。

　　实际使用中，这款泵的额定工作压力在16MPa以内，适合给中小型液压设备提供稳定的压力油源，比如小型液压机具的夹紧回路、润滑系统的供油回路，或者是农机的液压悬挂系统供油，它的转速适配范围很宽，从800r/min到2500r/min都能稳定工作，低速运转时不会出现输出流量脉动过大的问题，高速运转时的噪音控制也比同规格的叶片泵表现更好。建模过程中还原了所有的装配细节，比如端盖上的内六角螺栓沉孔深度、输入轴上的螺纹段长度、管接头的锥面密封角度，这些细节在做虚拟装配时能直接验证和周边部件的干涉情况，比如给泵选配电机联轴器时，可以直接调用这个模型核对轴伸长度和键槽尺寸，不用再反复核对二维图纸的参数；做液压站布局设计时，也能直接根据泵体的外形尺寸预留安装空间和管路走位空间，避免出现安装时管路和泵体干涉、检修空间不足的问题。

　　另外这款泵的进出油口采用了侧面布置的方式，相比轴向布置油口的齿轮泵，它的管路连接方向更灵活，不需要在泵的轴向预留管路安装空间，能进一步压缩整个液压泵站的轴向尺寸，对于需要把液压站集成在设备机身内部的紧凑型设备来说，这种结构的适配性更强。齿轮副的齿宽和泵体的内腔宽度做了等宽设计，没有多余的容腔死角，能减少液压油在泵体内的滞留，低温启动时的压力建立速度更快，不会出现长时间空转不上压的问题，端盖上的泄油孔做了内部连通设计，不需要单独外接泄油管，安装时的管路布置更简洁，减少了外部泄漏的风险点。
