玻璃蜗壳离心泵流体输送结构设计

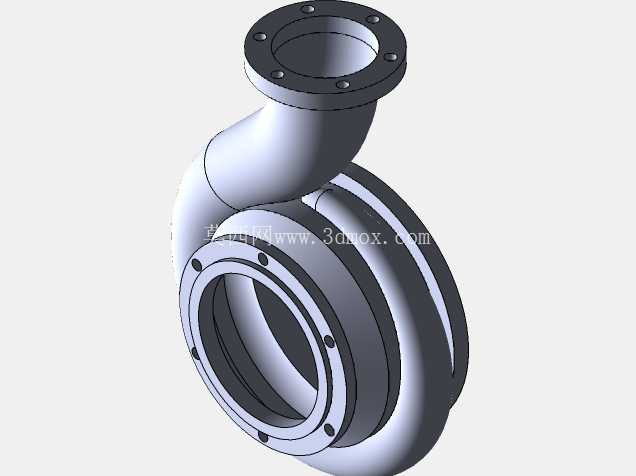

　　在化工、食品加工、医药制剂等对输送介质洁净度有较高要求的流体输送场景中，这类带玻璃材质蜗壳结构的离心泵有着不可替代的应用优势，区别于普通金属壳体离心泵，其透明壳体可直接观测内部流体流动状态，便于操作人员实时判断泵内是否存在气蚀、杂质淤积、叶轮运转异常等问题，大幅降低日常巡检的排查难度。从结构设计逻辑来看，该泵采用经典的单级单吸悬臂式布局，进水端为轴向直通的法兰连接结构，法兰端面均匀分布6个螺栓过孔，可直接与同口径的工艺管道通过螺栓紧固对接，密封面采用凸面密封形式，适配常规的橡胶或聚四氟乙烯密封垫片，满足中低压流体输送的密封要求。

　　出水端采用切向布置的弯管结构，顺着叶轮旋转的切线方向延伸后接向上的法兰接口，这种出水布局能够最大程度降低流体从叶轮甩出后的转向阻力，减少水力损失，提升泵的整体运行效率。泵壳的蜗室部分采用螺旋渐扩式流道设计，流道截面从隔舌位置开始沿着叶轮旋转方向逐步扩大，能够将叶轮高速甩出的高速流体平稳地完成动能到压力能的转换，避免流道内出现局部涡流、压力脉动等问题，降低泵运行过程中的振动与噪声。在安装边界的设计考量上，该泵的进水法兰与出水法兰的中心距、法兰端面到泵体安装基准面的尺寸都严格遵循行业通用的离心泵安装尺寸规范，可直接替换同参数等级的同类型金属泵，无需对现有工艺管道进行大规模改造，降低设备替换的改造成本。

　　泵体与后端泵盖的连接采用周向均匀分布的螺栓紧固结构，连接法兰面设置有定位止口，能够保证泵壳与叶轮的同轴度，避免因装配偏差导致叶轮与泵壳出现刮擦、运转偏心等问题。从功能特性层面来说，玻璃材质的泵壳除了可视化观测的优势外，还具备优异的耐腐蚀性，能够输送多数酸性、碱性腐蚀性介质，避免金属壳体长期接触腐蚀性介质出现锈蚀、介质污染等问题，适合对介质纯度要求较高的生产场景。设计过程中针对蜗壳流道的水力型线做了优化，隔舌位置采用圆角过渡处理，减少流体在隔舌处的冲击损失，同时降低隔舌部位的磨损速率，延长泵壳的使用寿命。

　　进出水端的法兰连接尺寸符合通用管道连接标准，螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时能够顺利与管道对接，不会出现螺栓孔错位、密封面贴合不严的问题。泵体的壁厚设计经过强度校核，能够承受额定工况下的流体压力，同时兼顾玻璃材质的脆性特性，在法兰与壳体连接的位置做了加厚过渡处理，避免应力集中导致壳体在安装紧固或者运行压力波动时出现开裂。在实际应用场景中，这类泵常被用于化学试剂输送、药剂配制、洁净流体循环等工况，运行过程中操作人员可直接透过玻璃壳体观察叶轮的运转状态、流体的充盈程度，一旦出现入口供液不足导致的气蚀现象，可第一时间发现并调整入口阀门开度，避免泵长时间空转或者气蚀运行导致叶轮、泵壳的损坏。结构设计时还考虑了日常维护的便利性，泵壳与后端泵盖的连接螺栓数量适中，拆卸时无需复杂的专用工具，即可完成泵壳的拆解，对内部叶轮、密封件进行检查更换，降低日常维护的操作难度。蜗壳流道的内壁采用光滑过渡设计，没有明显的凸起或者死角，能够避免介质中的固体杂质在流道内淤积，也便于停机后对泵内残留介质进行冲洗清理，满足不同批次介质输送的洁净要求。
