离心泵闭式离心水泵叶轮结构设计

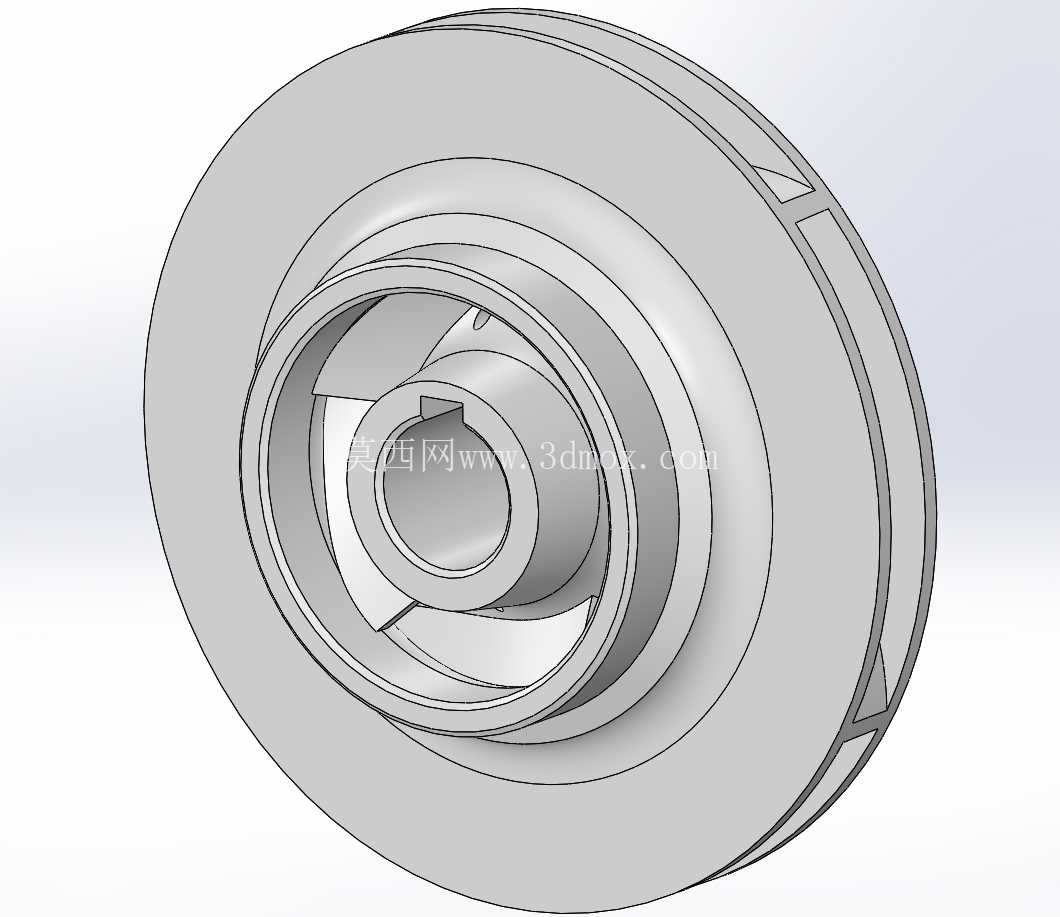

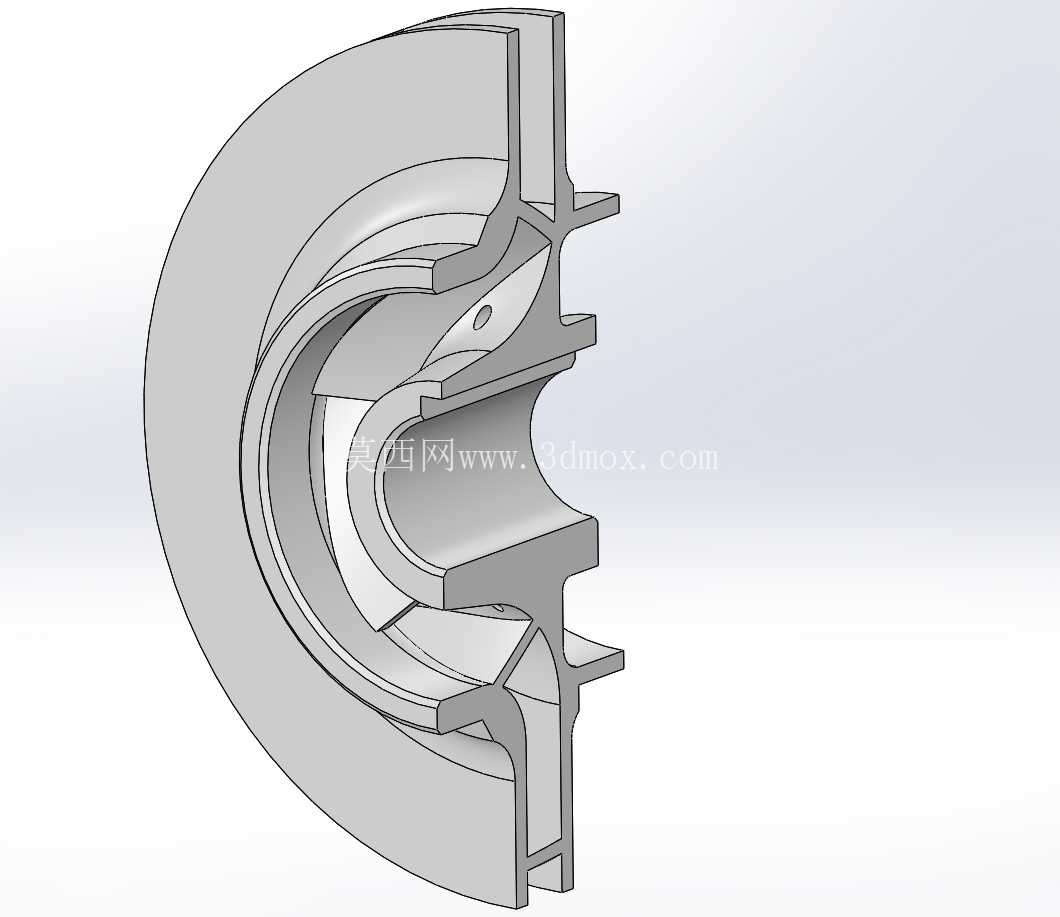

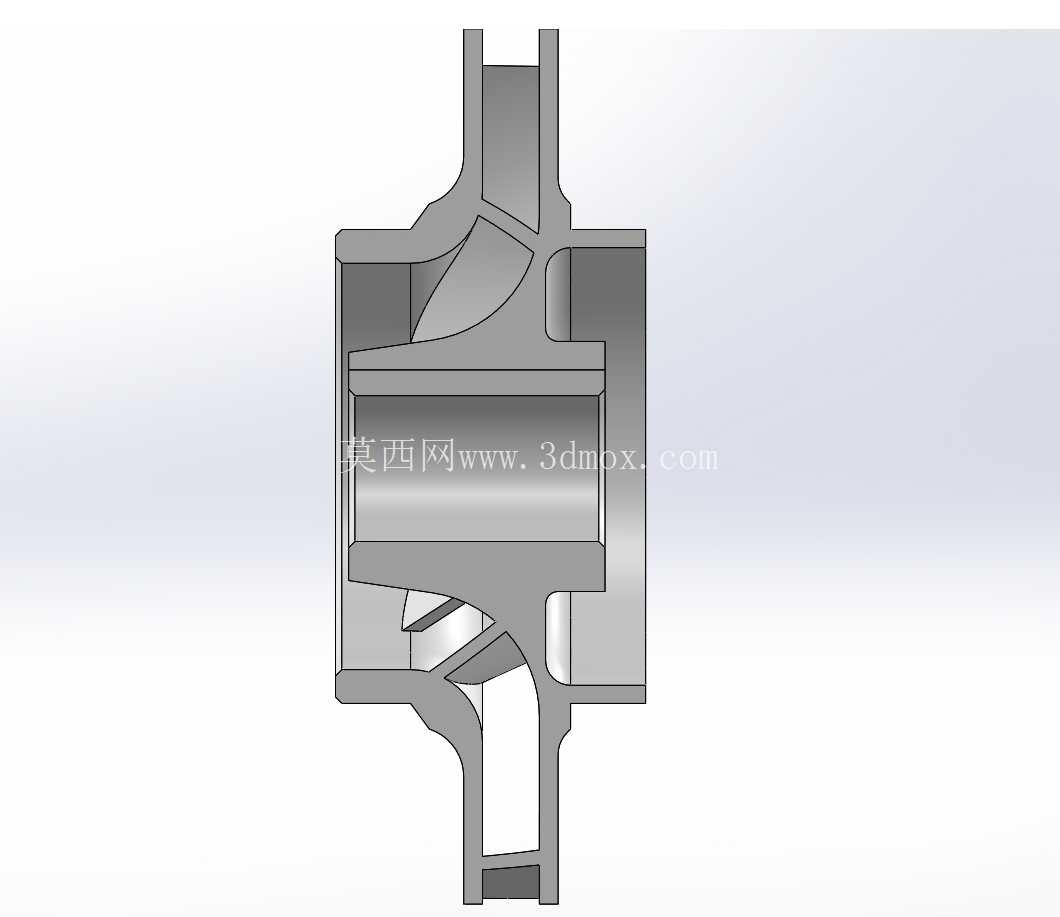

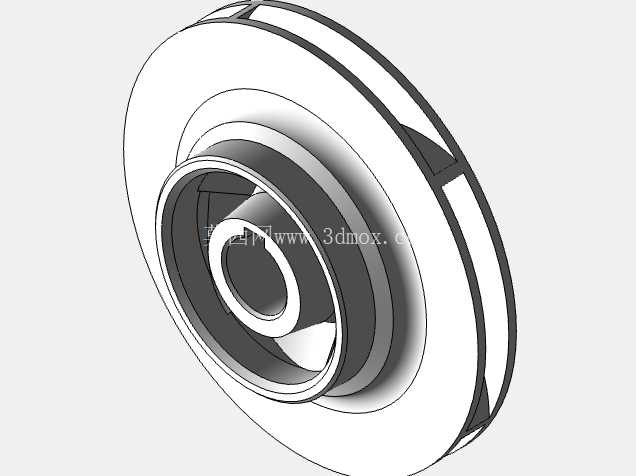

　　叶轮前后设置双层盖板结构，前盖板为适配流体吸入方向的弧形收敛结构，可降低流体从吸入室进入叶轮流道时的局部阻力损失，后盖板为平直盘状结构，靠近轮毂位置可根据设计需求设置平衡孔，用于平衡叶轮前后盖板因流体压力分布不均产生的轴向力，降低水泵推力轴承的载荷，延长轴承的使用寿命。前后盖板之间均匀分布数片后弯式叶片，叶片型线采用符合流体流动规律的空间曲面设计，流体从叶轮中心吸入室进入叶轮流道后，会随着叶轮的高速旋转获得动能与压能，在离心力的作用下沿着叶片间的流道从叶轮外缘甩出，进入泵体的压水室完成动能到压力能的转换，最终实现流体的加压输送。在市政供水、暖通循环、工业流体输送、农田排灌等诸多场景中，离心泵是应用占比最高的流体输送设备，而叶轮作为离心泵唯一直接对流体做功的核心过流部件，其结构设计的合理性直接决定整泵的扬程、效率、气蚀余量等核心性能参数，是水泵研发环节中需要反复迭代校核的核心零件。这款叶轮采用闭式叶轮结构形式，整体为同轴回转类盘状结构，中心设置带键槽的轴孔，用于和水泵传动轴实现周向固定，传递电机输出的扭矩，轴孔周边设置加厚的轮毂结构，提升轴孔配合面的接触长度，降低轴孔配合面的比压，避免长期交变载荷下轴孔出现磨损松旷的问题。

　　在实际工程应用中，这类闭式叶轮主要适配输送清水或物理化学性质与清水相近的低粘度、无固体颗粒的洁净流体，相比开式、半开式叶轮，闭式叶轮的流道封闭性更好，流体在流道内的流动泄漏损失更低，运行效率更高，是民用供水、暖通空调循环、工业冷却水循环等场景中清水离心泵最常用的叶轮结构形式。从安装边界来看，这款叶轮的外缘直径需要和泵体压水室的喉部尺寸匹配，叶轮前盖板的吸入端口环需要和泵体上的密封环形成小间隙配合，间隙值通常控制在0.2-0.5mm之间，既可以减少压水室的高压流体回流到吸入侧的容积损失，又要避免叶轮高速旋转时和固定密封环发生刮蹭；叶轮后盖板侧需要和泵轴的轴肩定位，通过轴端螺母实现轴向锁紧，部分结构还会在叶轮和轴之间设置轴套，避免轴被流体腐蚀磨损，降低后期维护成本。

　　设计这类叶轮时，首先需要根据设计工况的流量、扬程参数确定叶轮的比转速，再通过水力设计公式计算出叶轮的进出口直径、叶片进出口安放角、叶片数、流道宽度等核心参数，再通过三维建模完成叶片曲面和整体结构的构建，建模过程中需要保证叶片型线的光滑过渡，避免流道内出现突兀的折角，防止流体在流道内产生脱流、漩涡等不良流态，降低泵的运行效率同时引发运行振动和噪声。完成三维建模后还需要对叶轮的结构强度进行校核，尤其是叶片和前后盖板的连接位置、轮毂和后盖板的过渡位置，这些位置在高速旋转时会承受较大的离心应力和流体压力载荷，需要设置足够的过渡圆角降低应力集中，避免长期运行过程中出现疲劳开裂的问题。

　　此外，叶轮做静、动平衡校验也是生产环节必不可少的工序，由于叶轮工作转速通常和电机直连达到2900r/min或1450r/min，若叶轮存在质量偏心，高速旋转时会产生较大的离心激振力，引发整泵振动超标、轴承过早损坏、机械密封泄漏等一系列故障，通常叶轮的平衡精度等级需要达到G6.3及以上，对于高转速水泵还需要进一步提升平衡精度要求。在实际选型替换场景中，叶轮的尺寸参数必须和原泵的安装尺寸完全匹配，包括轴孔直径、键槽尺寸、叶轮总宽度、口环直径、外缘直径等参数，任何一个参数出现偏差都可能导致叶轮无法安装，或者安装后性能不达标、运行出现刮蹭等问题，因此三维建模时对各安装配合尺寸的公差设定也需要符合水泵行业的相关标准，配合面的尺寸精度通常需要达到IT7级，非配合面的尺寸精度可适当放宽到IT9级，在保证安装互换性的前提下降低加工难度和生产成本。
