传动用标准链条内外链节结构组件

　　做传动结构设计快十二年，经手的链条选型和改型项目少说有上百个，从常规的辊道输送线、农机传动系统，到沙滩车的动力传输结构、小型特种装备的步进传动机构，链条内外链节的细节设计，往往是决定整套传动系统寿命的核心。很多刚入行的工程师做链条配套设计时，总习惯直接调用标准件库的通用模型，忽略了不同应用场景下链节的受力差异，最后装到设备上跑不了三个月就出现链板开裂、销轴窜动的问题，拆下来分析才发现，要么是链板的圆弧过渡处应力集中没处理，要么是销轴和外链板的过盈配合量没算对，要么是内链节的套筒间隙留得不符合工况要求。

　　这次的链节组件模型，是按照常规短节距精密滚子链的核心结构做的参数化建模，先从实际应用场景说，这类结构最常用的地方，第一是工业输送线的传动端，比如轻工行业的包装输送线、电子厂的PCB板输送辊道，链节需要承受持续的交变拉应力，同时还要和链轮轮齿做周期性啮合，这就要求内外链板的轮廓曲线必须和链轮齿形完全匹配，不能出现啮合卡滞的情况；第二是小型机动车辆的动力传输，比如沙滩车、小型农用机械的二级传动，这类场景下链节还要承受启动瞬间的冲击载荷，所以链板的厚度、销轴的剪切强度都要留足够的安全余量；第三是一些特种装备的步进传动机构，比如自动化仓储的堆垛机行走传动，这类场景对链节的传动精度要求更高，内外链节的铰接间隙必须控制在极小的范围内，不然累积误差大了，堆垛机的定位精度就达不到要求。

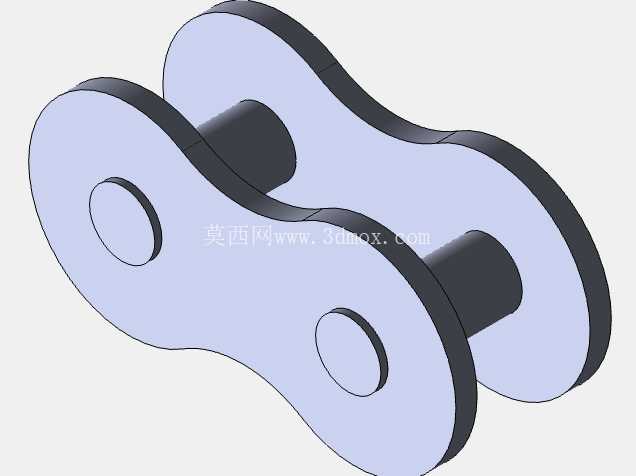

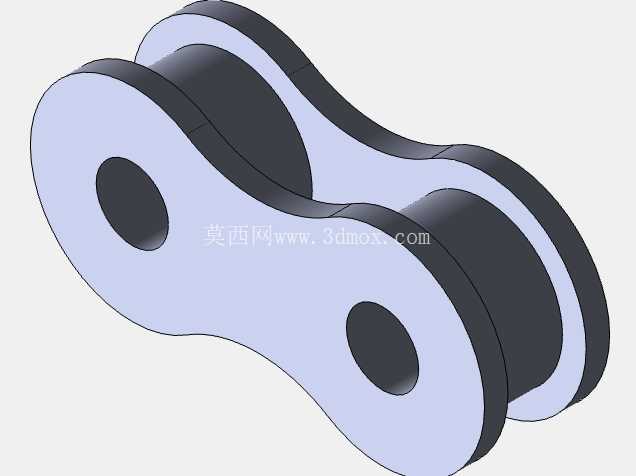

　　从设计思路上拆解这个模型，首先是内外链板的轮廓，不是随便画个8字形就完事，链板两端的销孔中心距是严格按照短节距链条的标准节距来的，孔位的同轴度公差在建模时就做了基准约束，两个销孔之间的连接段做了等强度的曲线过渡，不是生硬的直线连接，这样能避免拉伸受力时在轮廓拐点处出现应力集中，链板的边缘做了微小的倒角处理，既可以消除冲压加工后的毛刺，也能减少链节运转时和相邻部件的剐蹭。然后是销轴部分，销轴和外链板采用的是过盈配合设计，建模时给配合面留了符合压装工艺要求的过盈量，销轴的两端做了铆接余量的结构预留，实际生产中压装后把两端铆平，就能防止销轴在运转过程中出现轴向窜动；销轴和内链节的套筒之间是间隙配合，这个间隙的取值很关键，留小了铰接转动不灵活，容易出现卡链，留大了传动间隙太大，精度不够还会加剧磨损，模型里的间隙值是按照常规润滑工况下的经验值设定的，能保证铰接处转动灵活的同时，不会有过大的旷量。

　　再说到安装边界和尺寸配合，这套链节组件的节距是按照常用的08B规格链条做的基准，内外链板的宽度、销轴的直径都和对应规格的链轮齿宽、齿槽尺寸完全适配，安装的时候不需要额外做结构修改，就能直接和标准链轮装配。内链节的两个套筒内孔和销轴的配合长度，是按照链节铰接时的最大摆角来设计的，就算是在最小齿数的链轮上啮合，链节转动到最大摆角位置，也不会出现链板和链轮齿侧的干涉。很多人设计的时候容易忽略链板的厚度方向尺寸，其实内外链板的厚度差、组装后的总宽度，直接决定了链条能不能顺利卡进链轮的齿槽，要是总宽度做宽了，装上去就会蹭链轮的两侧挡边，跑起来噪音大还磨损快，做窄了就会在齿槽里左右窜动，冲击载荷大的时候还容易脱链，这个模型里的宽度尺寸是严格按照标准链条的装配尺寸来的，组装后内外链板之间留有微小的侧隙，既能保证链节转动灵活，又不会有过大的横向窜动。

　　从实际使用的功能特性来说，这套内外链节组件是组成完整链条的基础单元，内链节和外链节交替铰接，就能组成任意长度的闭环链条，搭配对应的链轮就能实现动力的远距离传输，和齿轮传动相比，链传动的中心距适应范围更大，不需要像齿轮传动那样严格控制两轴的中心距公差，安装调试的难度更低，而且在多尘、有轻微油污的工况下，适应性比同步带传动更好，不会出现同步带跳齿、老化断裂的问题。建模的时候特意把每个零件都做了独立的参数化约束，要是需要适配不同的工况，比如重载场景需要加厚链板、加大销轴直径，只需要修改对应的参数就能快速生成新的结构，不用从头开始画轮廓，能省不少重复建模的时间。另外模型里把每个配合面的约束都做了符合实际装配关系的定义，导入到装配体里做运动仿真的时候，能真实模拟链节和链轮啮合的全过程，方便检查运动过程中有没有干涉、传动轨迹是不是符合设计预期，不用等到做样机的时候才发现结构问题。

　　平时做非标设计的时候，很多人觉得链条是标准件，不需要自己建模，直接调用现成的就行，但实际项目里经常会遇到非标准节距、特殊安装尺寸的链条需求，这时候要是对链节的基础结构不熟悉，改出来的模型很容易不符合工艺要求，要么做出来的零件没法装配，要么强度达不到使用要求。这套链节模型把内外链板、销轴、套筒的配合关系都做了清晰的结构呈现，不管是用来做标准链条的装配仿真，还是作为非标准链节设计的基础结构参考，都能帮着少走很多弯路，毕竟传动结构的设计，很多细节都是靠实际项目里踩坑踩出来的，一个小小的链节倒角、配合间隙的取值，背后都是很多次失效分析总结出来的经验，不是光靠查机械设计手册就能完全覆盖的。
