SCH40规格PVC内丝母头适配接头

　　在民用给排水、化工流体输送、园林灌溉、小型水处理设备的管路布设场景中，PVC材质的母头适配器是管路异径连接、材质转换环节里用量极大的基础连接件，这款适配SCH40壁厚标准的PVC母头适配器，就是针对常规承压PVC管路系统设计的专用转接零件。日常做管路改造或者新设备管路配装的时候，经常会遇到PVC管路需要和带外螺纹的阀门、仪表、水泵进出水口对接的情况，这时候就需要这类一端带PVC承插结构、一端带内螺纹接口的母头适配器来完成过渡，不用额外做螺纹加工，也不用打胶套丝，安装效率比传统的套丝连接高很多，也避免了PVC管材套丝后容易开裂的问题。

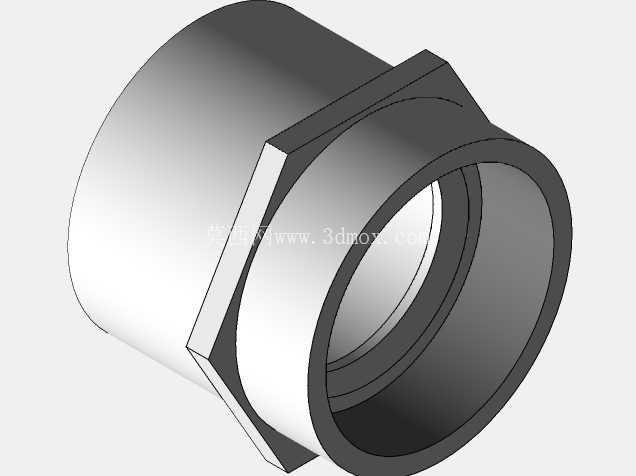

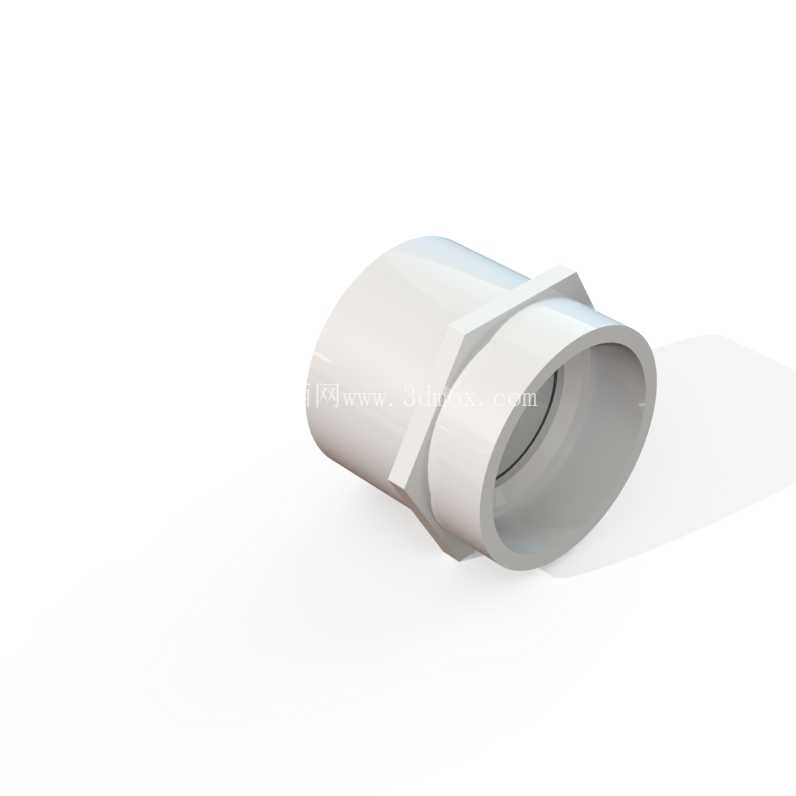

　　从结构设计来看，这款接头的承插端完全匹配SCH40系列PVC管材的外径公差，承插深度做了足够的余量，粘接的时候涂好PVC专用胶，插入后能保证足够的粘接面积，承压的时候不会出现脱开渗漏的问题；中间的六角结构是专门给管钳扳手预留的操作位，安装的时候不用卡着管材拧，直接卡着六角位就能把螺纹端拧紧，不会因为拧接头的时候带动管材转动，导致已经粘好的粘接面出现松动。螺纹端的内螺纹做了标准的管螺纹公差，和常规金属或者塑料外螺纹件对接的时候，缠好生料带就能达到密封要求，不用额外加密封垫也能保证常规压力下的密封性能，适配的工作压力完全符合SCH40 PVC管路的常规承压范围，常温下输送清水或者弱腐蚀性流体的时候，完全能满足系统的压力要求。

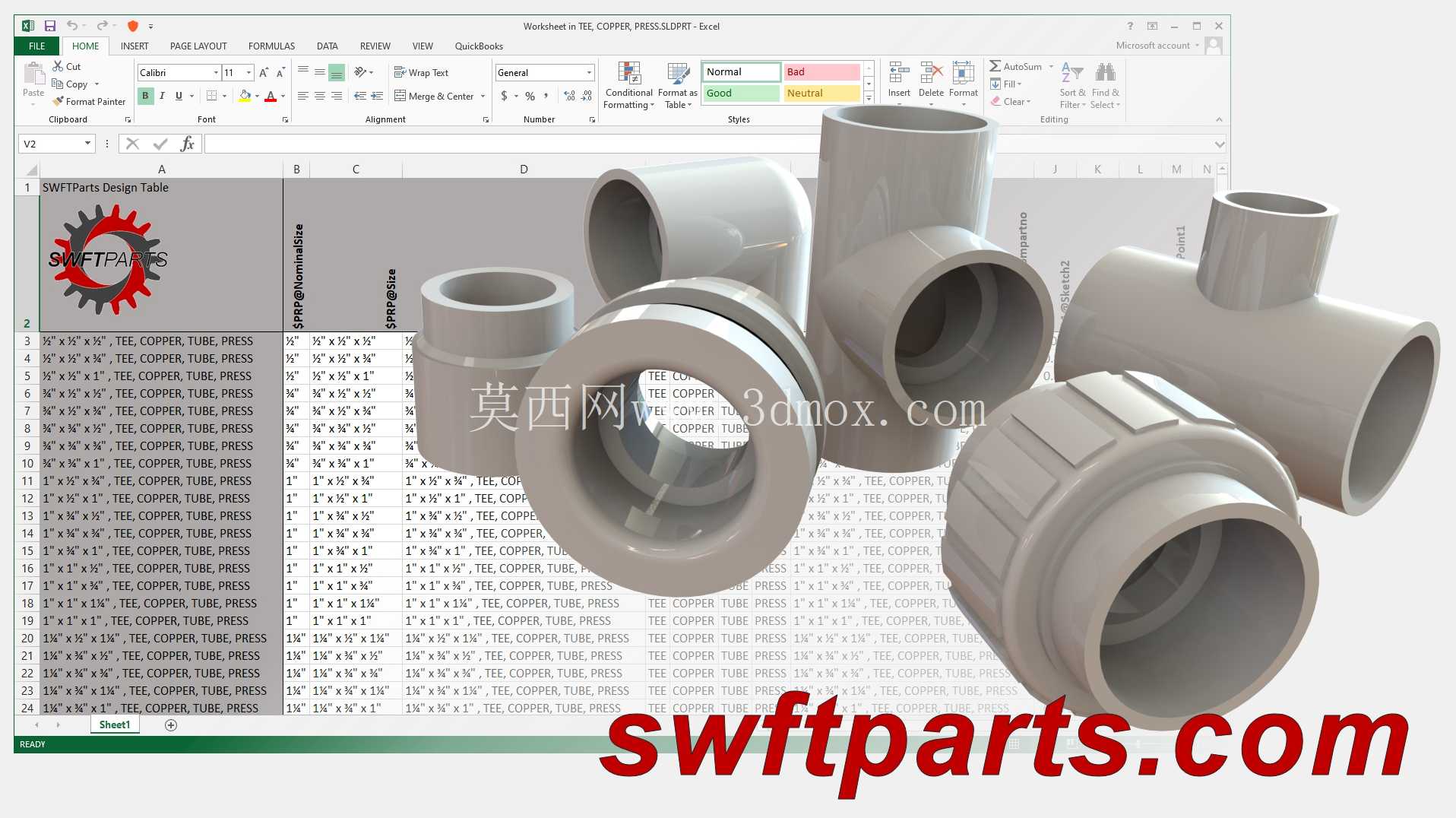

　　做三维建模的时候，这个零件把12个常用的配置尺寸都整合到了同一个模型文件里，不用每个规格单独建文件，做管路装配的时候直接选对应的配置就能调用，能省不少重复建模的时间。建模的时候承插端的内径是严格按照对应规格SCH40管材的外径加粘接间隙做的，实际装配的时候不会出现插不进去或者间隙太大导致粘接不牢的问题；六角位的对边尺寸也是按照常规管钳的操作空间留的，相邻两个接头并排安装的时候，扳手不会和旁边的零件干涉，安装边界留的足够。螺纹端的长度也做了控制，不会因为螺纹拧入太深导致管路通径变小，影响整个管路的流量，内壁做了顺滑的过渡，流体经过的时候不会产生明显的紊流，压损比那种偷工减料的薄款接头小很多。

　　实际现场安装的时候要注意，承插端粘接前要把管材外壁和接头内壁的油污、灰尘擦干净，胶要涂匀，插入后要保持十几秒不动，等胶初步固化再松手；螺纹端拧的时候不要用加力杆硬拧，PVC材质的螺纹硬拧容易开裂，只要手拧紧之后再用管钳带个半圈到一圈，缠好生料带就不会漏。这类接头在小型纯水设备、家用自来水改造、阳台灌溉系统、小型化工加药管路里用的特别多，因为PVC材质本身重量轻，耐腐蚀性好，不会像金属接头那样用久了生锈，成本也比不锈钢或者铜接头低很多，只要是常温常压的流体输送场景，选对应压力等级的PVC接头都能满足使用要求。建模的时候还特意把接头的外壁拔模斜度做了和实际注塑件一致的角度，要是后续需要开模生产的话，这个模型直接就能用来做模具参考，不用再重新调整拔模角度；内壁的过渡圆角也做了处理，没有尖锐的直角，流体经过的时候不会在直角位置产生气蚀，能延长接头的使用寿命，也减少了流体流动的噪音。
