等节距圆柱压缩螺旋弹性缓冲构件

　　做了快十年机械结构设计，经手的压缩弹簧没有一千也有八百，这次建模的这款等节距圆柱压缩弹簧，是工业场景里用得最普遍的弹性缓冲构件，先从实际落地的场景说起吧。小到消费电子里的按键回弹、电源适配器内部的触点顶紧，大到冲压设备的缓冲工位、物流分拣线的阻挡器缓冲、振动给料设备的隔振支撑，甚至是变压器内部的构件压紧、阀门的阀芯复位，都能看到这类弹簧的身影，它不像异形弹簧或者拉伸弹簧有特定的安装局限，只要是需要轴向提供回弹推力、缓冲吸能的位置，选这类圆柱压缩弹簧基本不会出大错。

　　先说实际用途里最容易被新手忽略的点：很多新人以为弹簧只是“弹起来就行”，实际上在电源类设备里，这类弹簧常用来顶紧内部的铁芯或者绕组构件，抵消设备运输过程中的振动冲击，避免构件移位造成绝缘破损或者电气间隙不足；在自动化装配线的阻挡气缸端部，装这类弹簧可以吸收工装板撞击的瞬间动能，避免硬碰撞造成工装板定位偏移或者气缸活塞杆变形；甚至在日常接触的门锁、按压式开关里，也是靠这类弹簧提供稳定的复位力，保证构件每次动作后都能回到初始位置。

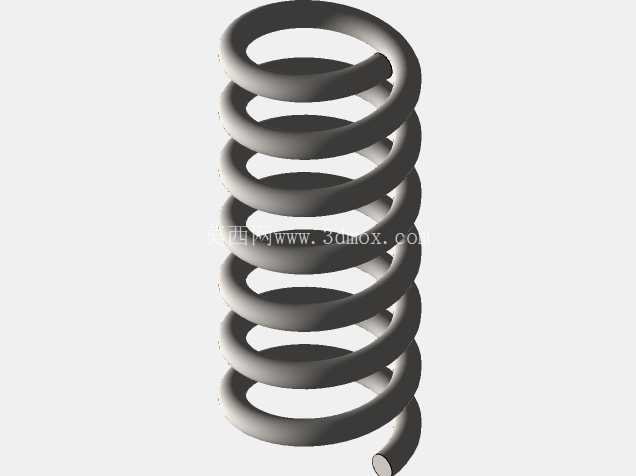

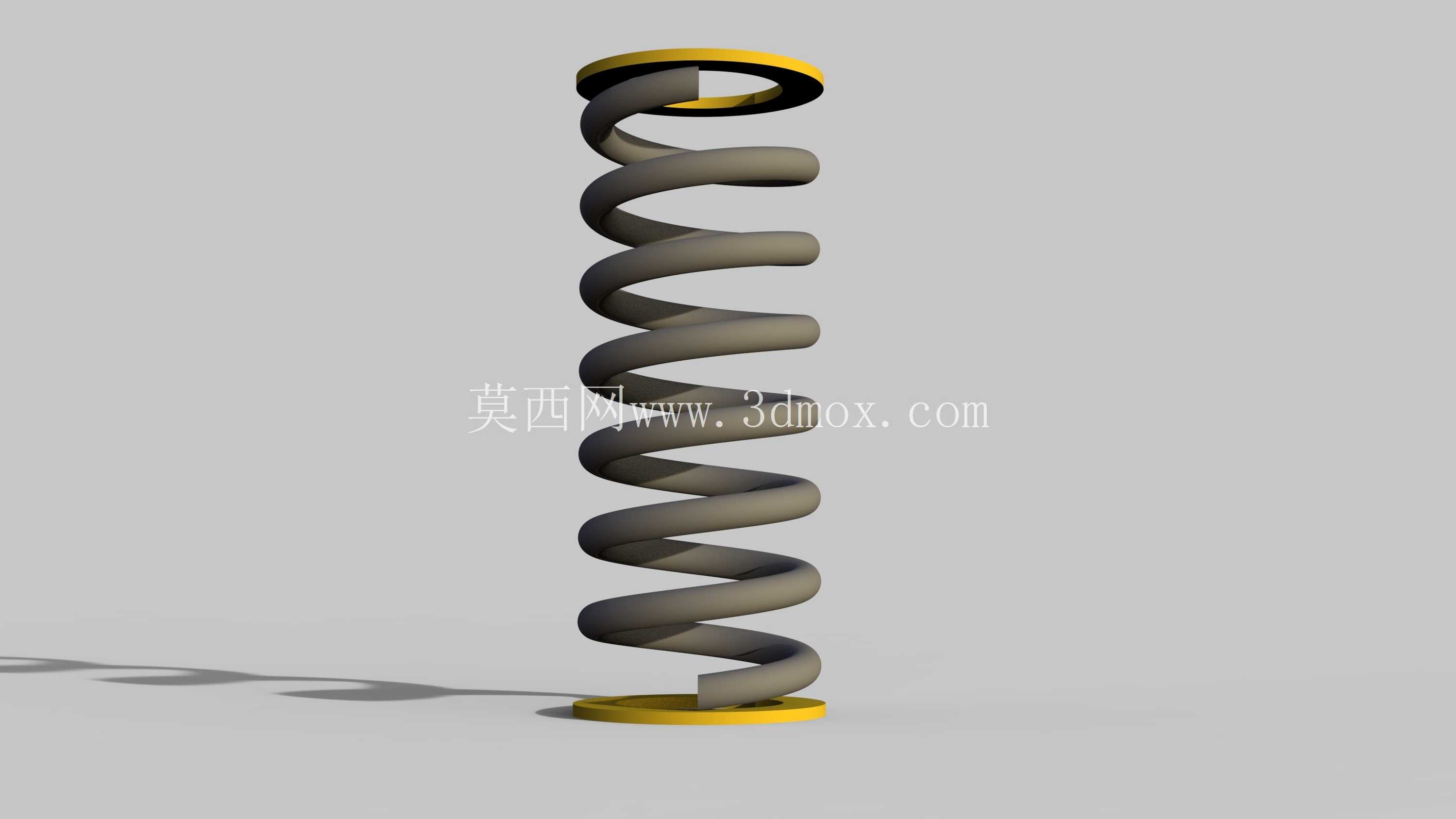

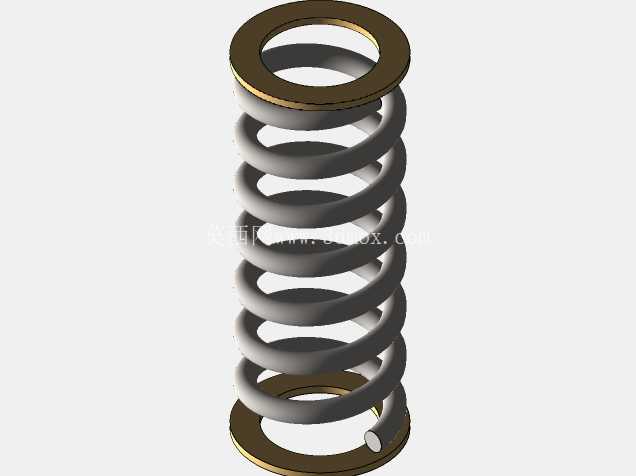

　　再讲功能特性，这款弹簧采用等节距圆柱螺旋结构，两端做了并圈磨平处理，这是工业用压缩弹簧的标准工艺——不磨平的端面在安装时会出现受力偏斜，长期交变载荷下很容易出现端圈断裂，磨平后的支撑面能保证弹簧轴向受力均匀，自由状态下的垂直度偏差可以控制在自由高度的2%以内，满足绝大多数精密装配的要求。弹簧的刚度是线性的，也就是说在有效压缩行程内，轴向推力和压缩量呈严格的正比关系，这点对需要精确控制回弹力的工位尤其重要，比如精密检测设备的探针顶紧机构，就需要线性刚度的弹簧来保证探针接触压力稳定，不会因为压缩量波动造成接触不良或者顶坏被测工件。

　　说到设计思路，建模的时候最先确定的不是外形，而是安装边界：首先要匹配安装位的内径导向或者外径限位要求，这款弹簧的外径比安装腔的内径小0.8-1.2mm，既不会因为间隙太小出现卡滞，也不会因为间隙太大造成压缩时侧弯；内径比配套的导向轴大0.5-1mm，避免弹簧伸缩时和导向轴摩擦造成镀层磨损或者异响。然后是有效圈数的确定，要结合需要的最大压缩量来算，保证弹簧压并时的行程比实际工作最大行程大15%以上，避免长期工作在压并状态造成塑性变形，失去弹性。节距的选择也有讲究，节距太大的弹簧刚度太小，容易失稳侧弯，节距太小的话有效行程不够，这款弹簧的节距设置在钢丝直径的2.5倍左右，兼顾了刚度和行程需求，两端各并一圈半作为支撑圈，不参与弹性变形，只用来保证端面的支撑稳定性。

　　外形尺寸方面，这款弹簧的自由高度根据不同安装场景可以做系列化调整，建模时做了参数化关联，只要修改钢丝直径、中径、有效圈数三个参数，就能快速生成不同规格的衍生型号，不用重新画螺旋线和扫描路径。安装的时候要注意，如果弹簧的长径比（自由高度和中径的比值）超过4，最好加内部导向轴或者外部导向套，不然压缩到行程中段的时候很容易出现侧弯，造成弹簧和周边构件摩擦，甚至出现永久变形。另外安装时的预压量也要控制，一般预压量设置为最大工作行程的10%-15%，这样可以避免弹簧在设备空载时出现晃动，也能保证初始状态下弹簧就有足够的顶紧力，不会因为振动出现异响或者构件移位。

　　很多新手建模的时候容易忽略弹簧的旋向，其实在并排安装多个弹簧或者弹簧需要拧在螺纹构件上的时候，旋向是必须考虑的——比如两个弹簧套在一起组合使用的时候，两个弹簧的旋向必须相反，不然压缩的时候两个弹簧会互相卡住，没法正常工作。这款模型里特意把旋向做成了可切换的参数，切换左右旋的时候只需要修改螺旋线的方向参数，不用重新绘制整个模型，能大幅提高后续改型的效率。还有端圈的磨平量，建模时也做了参数化设置，磨平厚度一般是钢丝直径的1/4，既保证支撑面足够平整，也不会因为磨掉太多钢丝造成端圈强度不足。

　　实际选型的时候还要结合工作环境调整参数，如果是在高温环境下使用，比如靠近变压器发热绕组的位置，就要选耐高温的合金钢丝材质，建模时的刚度参数也要对应调整，因为高温下材料的弹性模量会下降，相同尺寸的弹簧刚度会比常温下低10%-20%；如果是在有腐蚀的环境里使用，就要考虑表面做钝化或者喷塑处理，模型里也预留了表面处理的图层，可以快速切换不同的外观效果，方便做装配演示的时候匹配不同的工艺方案。
