纸箱旋转开槽加工设备三维结构设计

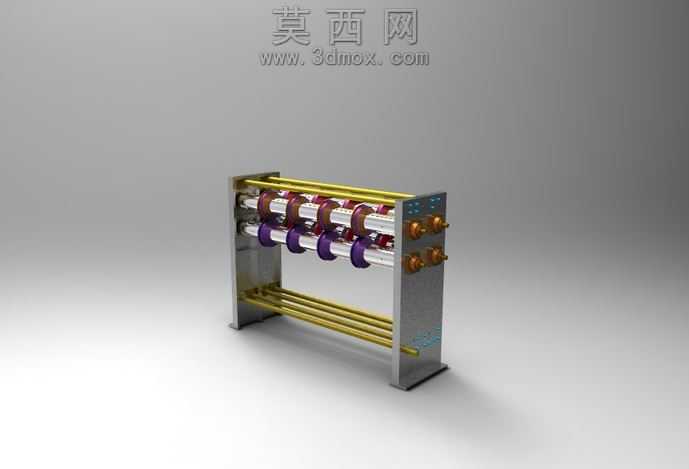

本作品为纸箱旋转开槽加工设备的三维建模设计，建模过程中首先对设备的整体功能逻辑进行梳理，明确该设备用于纸箱板材的旋转式开槽划线加工，核心功能是通过多组平行辊轴的配合，完成纸箱坯料的输送与开槽作业。建模阶段先搭建立式机架的主体框架，采用方管型材拼接的结构形式，还原设备两侧立式支撑板与上下横向连接杆的装配关系，确保机架部分的承重结构符合实际工业设备的力学逻辑，对支撑板上的安装孔位、定位槽特征进行精准复刻，保证后续辊组部件的装配定位准确。随后完成核心加工辊组的建模，上下排布的多组平行辊轴分别做了差异化结构设计，部分辊轴表面设置开槽刀座与定位环结构，还原不同加工工位的功能区分，辊轴端部的传动连接端、调节旋钮结构也逐一还原，清晰呈现辊组的间距调节、工位切换的结构逻辑。材质渲染阶段，机架主体采用磨砂金属材质，还原工业设备碳钢机架的哑光金属质感，辊轴部分根据功能区分材质，传动光杆采用抛光黄铜材质呈现金属光泽，带加工组件的辊身采用镀铬亮面金属搭配紫色绝缘限位环材质，端部调节旋钮采用橙色电木材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度。结构设计上充分考虑设备的实际作业逻辑，上下辊组的平行度、间距调节结构都做了合理呈现，底部设置横向承托杆用于进料导向，侧方的调节旋钮对应每组辊轴的间隙调整，可适配不同厚度的纸箱板材加工需求。整体建模严格遵循工业设备的装配逻辑，各部件的连接关系、运动预留间隙都做了合理设计，渲染阶段采用影棚级柔光环境，突出金属部件的质感与结构层次，清晰展现设备的整体布局与核心结构特征，完整还原了旋转式纸箱开槽设备的结构形态与功能设计思路。
