手持式胶带缠绕包装机三维结构设计

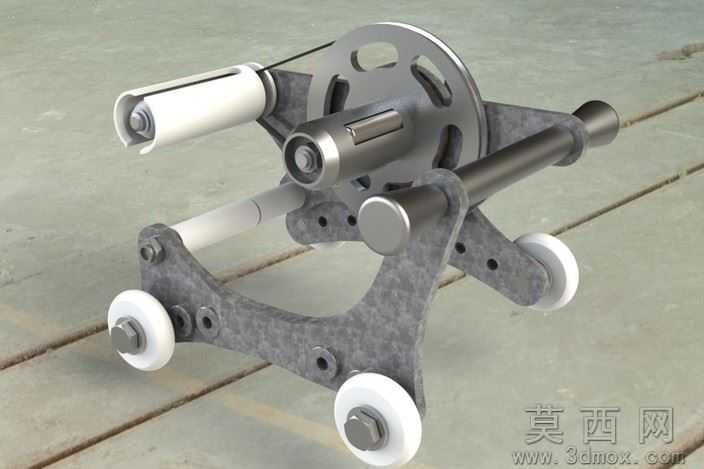

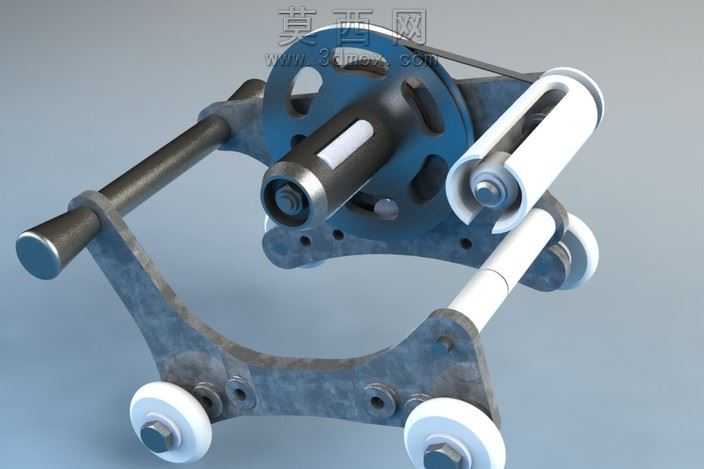

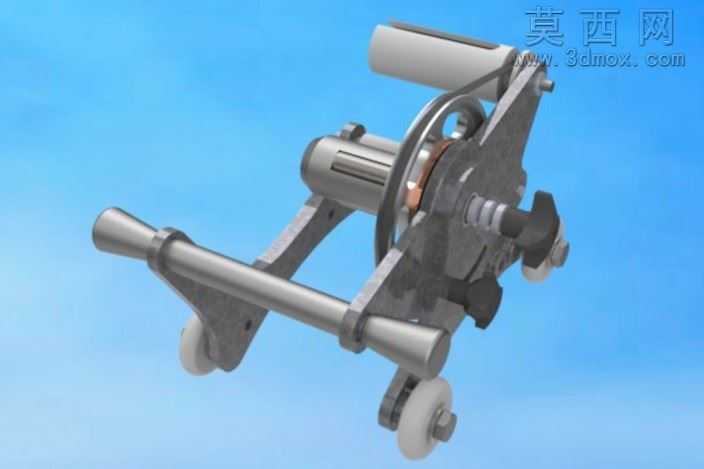

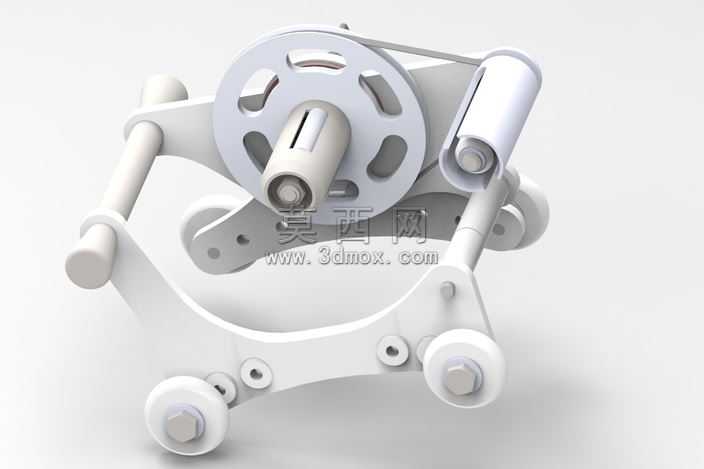

本作品为手持式胶带缠绕包装机的三维设计方案，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配的尺寸精度进行绘制，可直接导出工程图用于生产加工参考。建模过程中严格遵循机械设计的公差配合要求，对转动副、连接部位的间隙进行了合理预留，确保虚拟装配状态下无干涉问题，各活动部件可实现预期的相对运动。渲染阶段采用Keyshot完成材质与场景搭建，主体金属机架部分做了旧化铸铁材质处理，还原了工业设备使用后的金属质感，表面添加了细微的磨损纹理与氧化痕迹，提升模型的真实感；白色滚轮部件采用哑光硬质塑料材质，胶带卷轴部分做了半透明与亮面塑料的材质区分，传动杆件采用发黑处理的金属材质，不同材质的粗糙度、反光度参数经过反复调试，最终呈现出贴近实物的视觉效果。结构设计上，整体采用对称式弧形机架布局，握持端设置符合人体工学的金属握柄，方便操作人员手持施力；机架前端对称布置两组导向滚轮，作业时可贴合被缠绕管件的外壁，起到定位导向作用，保证缠绕过程中设备行走稳定；中部设置胶带安装卷轴与张紧导向辊组，卷轴可适配常规宽度的包装胶带，导向辊采用光滑圆柱面设计，减少胶带拉出过程中的阻力，同时保证胶带张紧度适中，避免缠绕时出现褶皱、松脱问题；机架上部设置传动轮组，通过带传动实现胶带卷轴与行走滚轮的转速匹配，当操作人员推动设备沿管件轴向移动时，滚轮转动通过传动带带动胶带卷轴同步回转，自动将胶带螺旋缠绕在管件表面，缠绕重叠率可通过调整传动轮的直径比进行适配，满足不同包装密封的需求。设计思路围绕便携性与实用性展开，摒弃了大型包装设备的复杂结构，整体重量控制在单人可轻松操作的范围，无需外接电源即可完成管件类工件的胶带缠绕包装作业，适用于管材生产收尾包装、管路接头密封缠绕、工件表面防护包装等多种场景，结构紧凑、维护方便，零部件多采用标准件与易加工的板件、轴类零件，加工成本低，装配难度小，具备较高的实际应用价值。
