包装行业机器人馈线马口铁给料结构设计

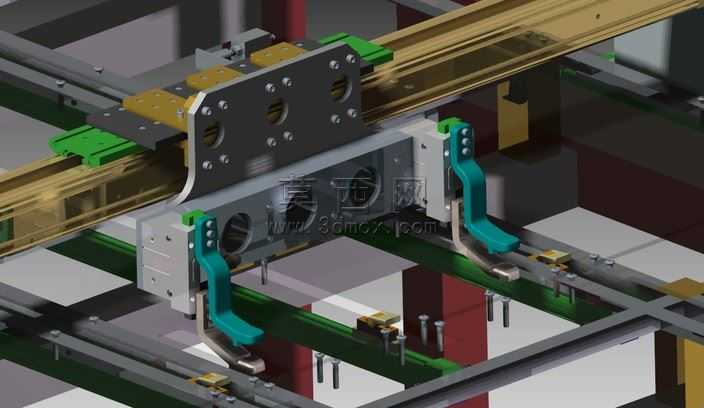

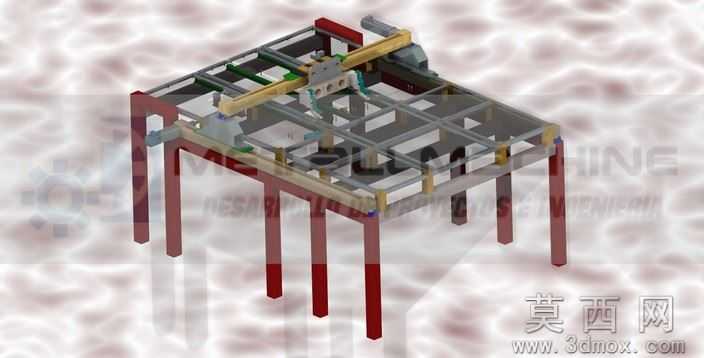

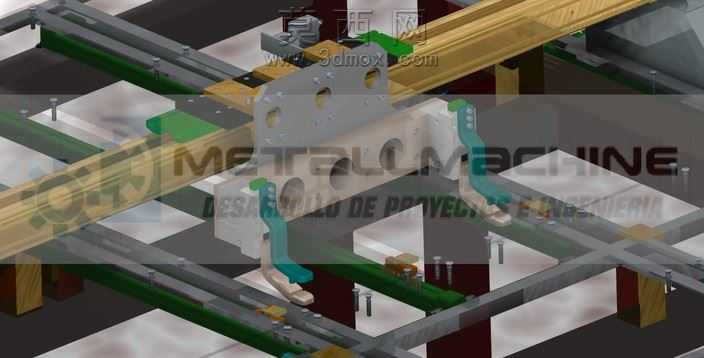

本三维模型针对包装行业自动化旧印刷机无支线馈线的生产痛点，完成机器人馈线马口铁给料机构的全参数化建模设计。建模过程中先完成整体框架的基准搭建，采用铝型材搭建主体支撑框架，搭配木质承托板搭建马口铁物料的暂存输送轨道，轨道两侧设置绿色限位导向条，对堆叠的马口铁板材进行侧向定位，避免物料输送过程中出现偏移卡滞。执行端采用双组青绿色弹性压爪结构，搭配灰白色安装立板完成取料执行组件的装配，立板上预留多组安装孔位，可适配不同规格的机器人末端法兰安装，压爪内侧设置柔性贴合面，避免取料过程中刮伤马口铁表面镀层。模型完整还原了机构的各部件连接关系，框架底部采用深色支撑立柱完成整体承重，各紧固件、连接件均按照实际装配尺寸完成建模，导轨、输送梁的排布完全匹配马口铁板材的输送路径，可实现单张马口铁的精准分离与馈送。设计过程中充分考虑旧印刷机的改造适配性，整体机构采用模块化设计思路，各功能单元可独立拆装调整，无需对原有印刷设备进行大规模结构改动即可完成加装。材质渲染阶段对不同部件赋予对应材质属性，金属结构件赋予哑光金属漆材质，压爪弹性部件赋予工程塑料材质，木质承托板赋予实木纹理材质，导向条赋予耐磨橡胶材质，通过光影渲染清晰呈现各部件的装配层级与结构关系，直观展示机构的运行逻辑。该机构可替代人工完成马口铁板材的自动上料馈线作业，解决旧设备无自动支线的生产瓶颈，提升包装印刷工序的自动化程度，降低人工上料的劳动强度与操作风险，模型的结构细节完整，可直接用于改造方案的验证、装配指导以及后续的工程出图参考。
