工业直插式双刻度温度检测传感装置

　　这款直插式温度检测部件，主要面向工业流体管路、小型换热单元、液压站油路、工业冷却循环系统的就地温度指示场景，不需要外接供电线路，依靠感温介质的热胀冷缩原理驱动刻度指示，可在无外接电源的工况下稳定完成温度数值的直观读取，适合设备运维人员日常巡检时快速掌握介质温度状态，避免因温度异常引发的设备润滑失效、密封件老化、介质性能劣化等问题。

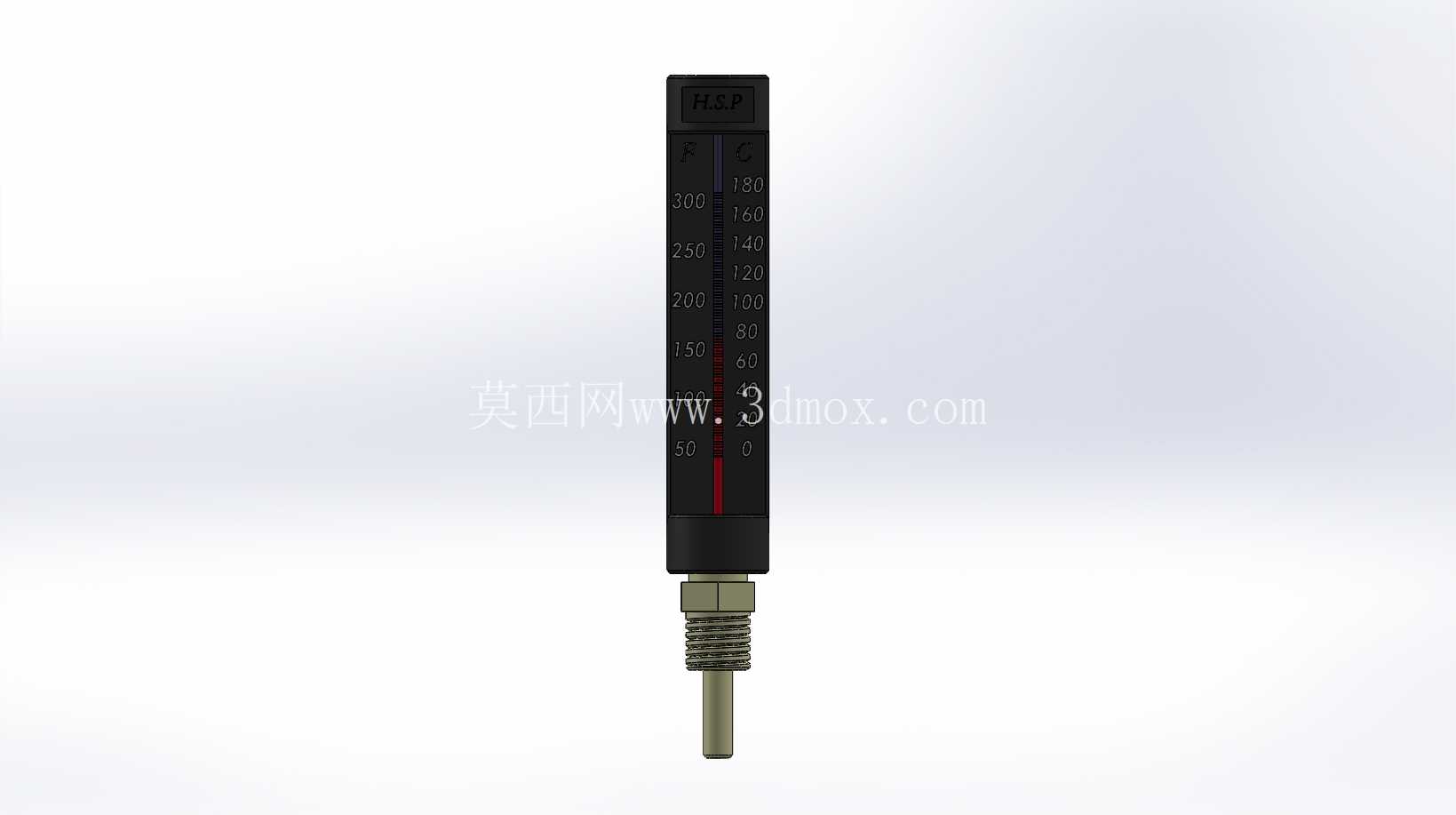

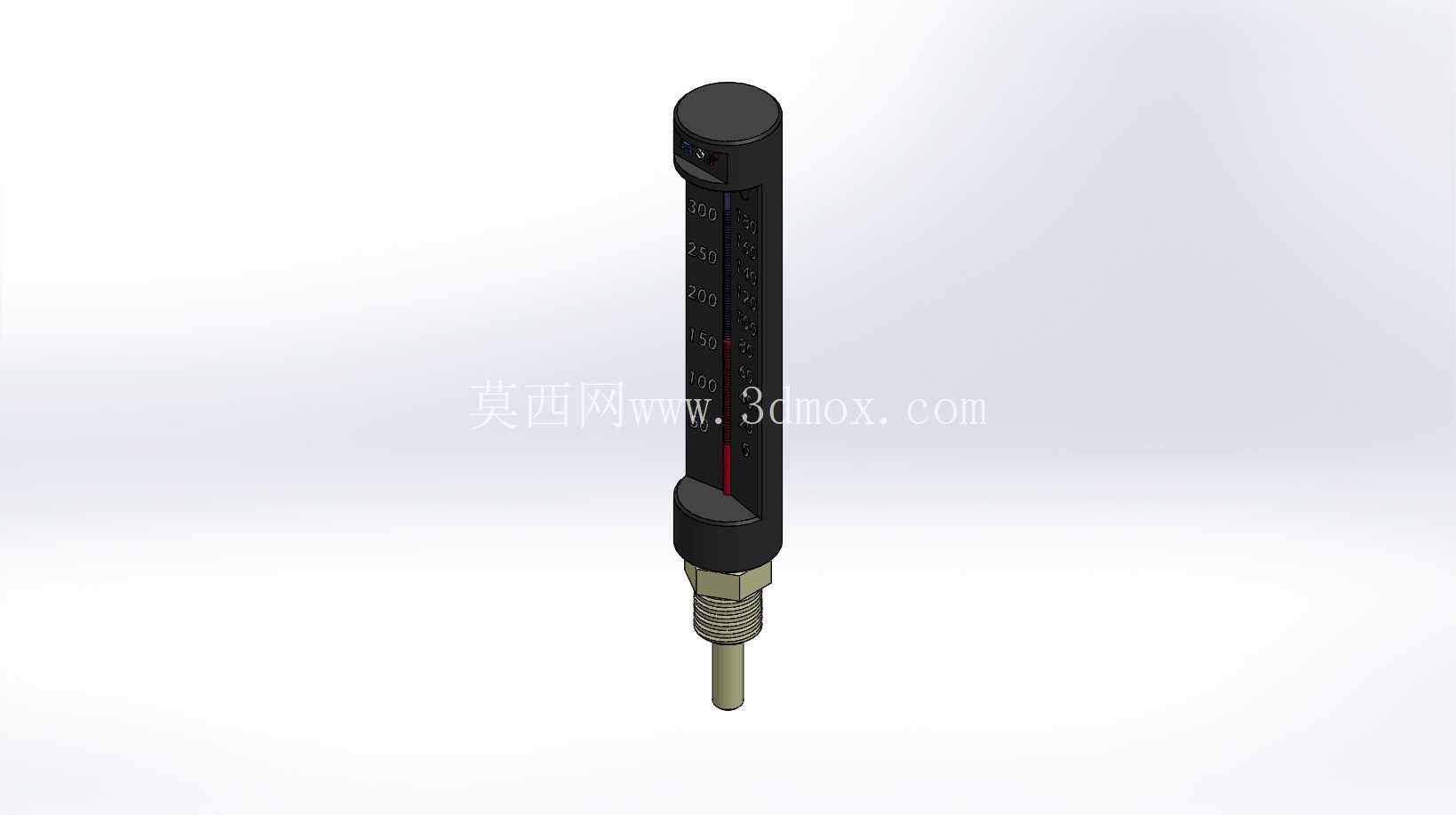

　　从结构设计逻辑来看，整体采用细长立式布局，下部为外螺纹安装接头，配套标准管螺纹结构，可直接拧入预设在管路、罐体壁面的测温安装孔内，接头下方伸出的金属感温探杆，安装后需完全浸入被测介质中，保证感温端与被测介质充分接触，减少温度传导延迟，探杆长度根据常规管壁厚度与介质浸没深度设计，既不会因探杆过短导致感温不充分，也不会因探杆过长伸入管路内部干扰介质流动、或被高速流体冲击产生形变。上部的指示主体为圆柱形黑色壳体，壳体正面开设狭长透明视窗，视窗内侧印有双量程刻度，一侧为摄氏度刻度覆盖0-180℃区间，另一侧为华氏度刻度覆盖50-300℉区间，可适配不同单位制的运维读数习惯，不需要现场做单位换算，降低读数出错概率。视窗内的红色指示柱随温度变化沿刻度方向升降，红色标识在黑色壳体与白色刻度的衬托下辨识度极高，即使在车间光线一般的环境下，也能快速识别当前温度数值。

　　安装边界方面，下部外螺纹采用工业通用的管螺纹规格，配套的密封面可适配紫铜垫片或聚四氟乙烯密封带，保证安装后被测介质不会从螺纹连接处渗漏；安装时需要注意探杆的插入方向，保证感温端迎向介质流动方向，提升温度响应速度；上部指示壳体的直径控制在较小尺寸，安装后不会占用过多管路周边空间，即使在管路排布密集的阀组区域、设备内部狭小安装位，也能顺利完成装拆，不会和周边的管路、阀件产生安装干涉。壳体顶部做了密封端盖设计，可阻挡车间内的粉尘、飞溅的切削液或水汽进入指示机构内部，延长部件在复杂工业环境下的使用寿命，视窗采用耐刮擦的透明工程材料，长期使用不会因摩擦、轻微磕碰出现模糊发花的问题，保证刻度读数清晰。

　　功能特性上，这款测温部件属于纯机械结构的就地指示仪表，没有电子元器件，不存在电路老化、电磁干扰影响测量精度的问题，在强电磁干扰的工业车间、户外露天安装的管路上都能稳定工作；温度测量区间覆盖了工业场景中绝大多数常压水基介质、常规液压油、润滑系统的工作温度范围，可满足大部分通用工业设备的温度监测需求，不需要针对不同温区选配不同规格的测温元件，降低备件储备的品类数量。设计过程中特意将指示刻度与壳体做了一体化装配，出厂时完成刻度校准，现场安装后不需要二次校准即可投入使用，减少现场安装调试的工作量；壳体下部与螺纹接头的连接部位做了防松结构，长期受设备振动影响也不会出现壳体转动、刻度偏移的问题，保证长期使用过程中读数的准确性。

　　在实际选型应用中，这类直插式温度计常被用在中小型空压机的排气段、循环冷却水的供回水支管、小型液压站的油箱出油口、工业烘箱的进出风管路、柴油发电机组的冷却水管路等位置，作为设备自带温度传感器的补充就地指示，方便运维人员在现场不借助二次仪表的情况下直接判断温度状态，也可在配套温度传感器出现故障时，作为临时的温度参考依据，帮助维修人员快速排查设备故障。相较于带电输出的温度传感器，这类纯机械温度计的采购成本更低，安装维护更简单，不需要布设信号线路，对于只需要就地温度指示、不需要远程传输温度信号的应用场景，是性价比极高的选型方案。建模过程中对刻度线的间距、螺纹的牙型、探杆与接头的同轴度都做了精准还原，可直接用于设备装配干涉检查、运维培训演示、产品样本展示等场景，结构细节完全匹配工业实际使用的同类型产品，没有做简化或夸张的艺术处理，保证模型的工程实用性。
