135kW风冷式工业冷水机组结构设计

　　本次呈现的135kW风冷冷水机组三维结构，是面向商用及工业场景制冷需求开发的集成式换热制冷设备，在结构设计阶段充分考量了户外安装、运维便捷性、换热效率等多维度工程需求。从实际应用场景来看，该类机组常部署于建筑屋面、厂区室外空地，为生产工艺冷却、中央空调系统、数据机房散热等场景提供稳定低温冷冻水，无需配套冷却塔即可完成散热循环，大幅降低水冷系统的管路布设成本与水处理运维工作量。

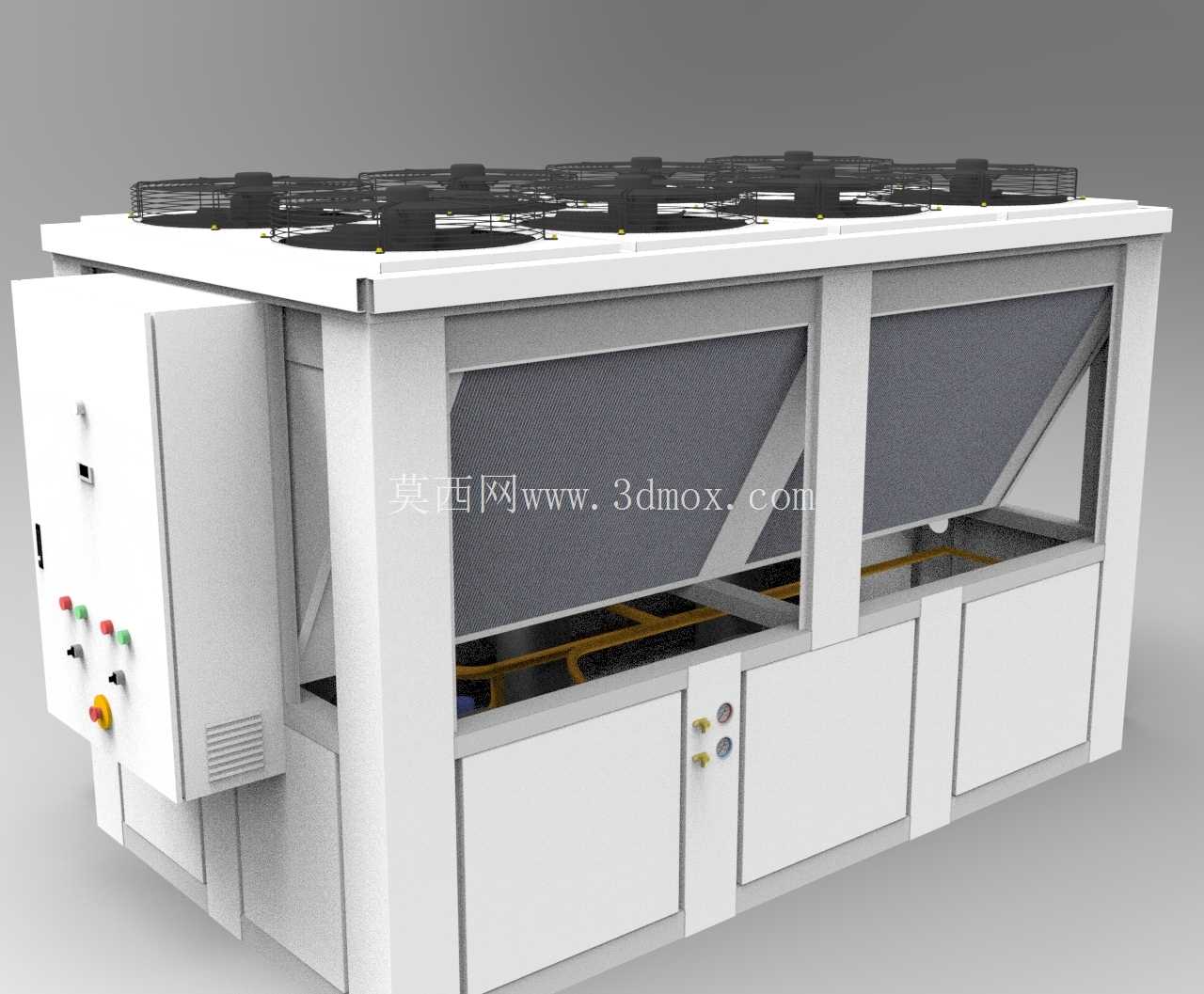

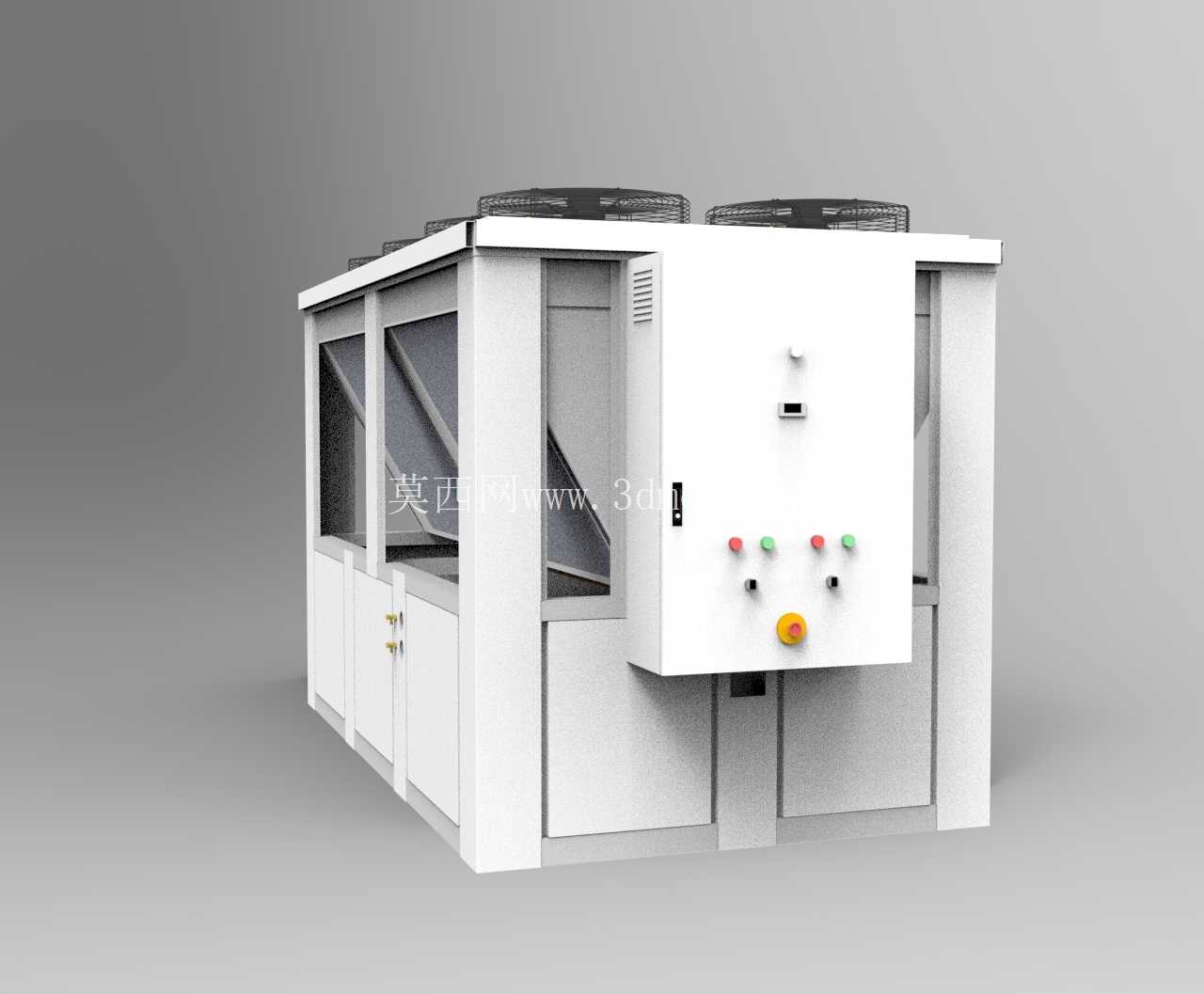

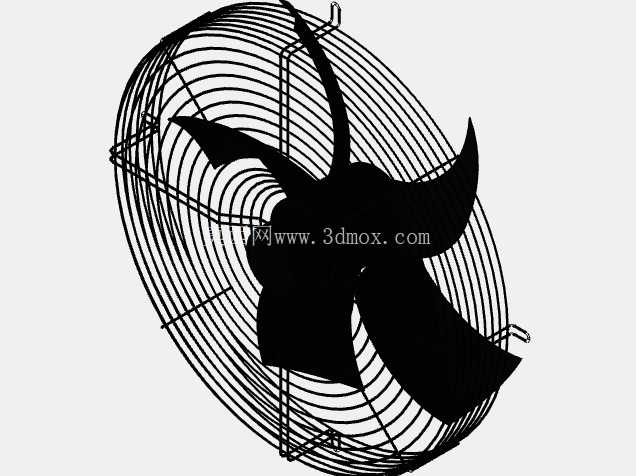

　　从设备功能特性来看，机组顶部集成多组轴流风机，负责强制对流带走翅片式冷凝器的换热热量，正面电控操作区域设置多组状态指示灯与急停按钮，可直观反馈压缩机运行、风机启停、高低压告警等状态，急停按钮采用带防护圈的凸面设计，避免运维过程中误触触发停机。机组侧面预留检修门，日常运维时可直接开启门板对内部压缩机、储液罐、干燥过滤器、管路阀件进行检修操作，无需拆解整体外壳，大幅缩短故障排查与配件更换的作业时长。

　　结构设计阶段，首先根据135kW制冷量完成核心部件的选型排布：将涡旋式压缩机、气液分离器等重心较低的部件布置在机组底部框架位置，降低整机重心，提升户外安装时的抗风稳定性；冷凝器翅片组沿机组上部两侧排布，匹配顶部风机的风道流向，减少风阻提升换热效率；管路系统采用硬管弯折搭配少量软管减震的设计，压缩机进出口位置设置减震管段，避免压缩机运行振动传递至管路引发焊缝开裂、冷媒泄漏问题。框架主体采用型钢焊接成型，外部覆盖钣金护板，护板表面做喷塑防腐处理，适配户外多雨、多尘的安装环境，护板拼接处预留密封胶条安装槽，可有效阻挡雨水、粉尘进入机组内部侵蚀电气元件与管路。

　　安装边界方面，机组底部设置标准化安装地脚，地脚孔位间距匹配常规混凝土基础的预埋螺栓规格，安装时需在机组周边预留不小于800mm的检修操作空间，顶部风机出风方向需避开上方遮挡物，保证热风可顺利散出，避免热风回流导致冷凝压力过高、制冷效率下降。机组侧面预留冷冻水进出水管接口，接口采用法兰连接形式，可直接对接现场冷冻水供回水管路，接口位置设置在检修门同侧，方便现场管路对接与后期阀件维护。电气接线腔设置在操作面板后侧，强电、弱电走线槽分离布设，避免强电干扰控制信号传输，接线腔预留防水格兰头安装位，现场接线完成后可锁紧格兰头实现腔体密封，满足户外安装的IP防护等级要求。

　　在细节结构处理上，机组内部管路的固定采用管夹搭配减震橡胶垫的形式，避免管路与钣金框架直接硬接触，降低运行过程中的管路振动噪音；冷凝器翅片组与框架之间设置密封海绵条，避免未经过翅片换热的旁通风流短路，保证所有流经风机的空气都经过冷凝器翅片完成热交换；操作面板采用内嵌式安装，面板与门板之间设置防水胶圈，雨天时雨水可沿门板导流槽排出，不会渗入电控腔内部引发短路故障。整体结构排布充分平衡了换热效率、运维便捷性、安装适应性三方面需求，可直接作为同功率段风冷冷水机组的结构设计参考，也可用于制冷系统安装施工的可视化交底，帮助施工人员快速理解机组结构与管路、电气的对接点位。
