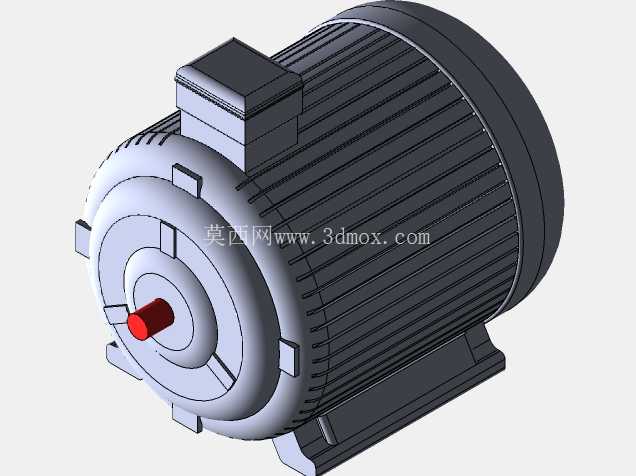

工业卧式异步电动机三维结构设计

　　在工业传动系统的选型与结构设计环节，卧式安装的笼型异步电动机是覆盖面最广的动力输出单元，从常规输送线驱动、机床主轴辅传、泵类负载拖动到风机类设备配套，这类电机的安装适配性直接决定了整套设备的动力布局合理性。做三维结构设计时，首先要锚定的是安装边界的硬约束：底脚安装孔的中心距公差要控制在±0.2mm范围内，避免现场安装时与设备基座的预埋螺栓出现对位偏差，轴伸端的径向跳动预留量要匹配不同负载的同轴度要求，通常轴伸直径与配合公差会根据功率等级做阶梯设计，比如中小功率段的轴伸采用k6公差带，保证与联轴器、带轮的配合无旷量，同时不会出现过盈装配导致的拆装困难。

　　从功能结构拆分来看，电机的壳体采用带轴向散热筋的一体式铸铁结构设计，散热筋的排布方向顺着电机卧式安装后的空气对流方向，当电机自带的散热风扇随转子转动时，气流可以顺着散热筋的沟槽快速带走定子绕组产生的热量，避免长期高负载运行时出现绕组温升超标的问题。接线盒的位置设置在机壳顶部偏输出端的一侧，这个位置的选择是考虑现场布线的便利性，不管是左侧进线还是右侧进线的安装场景，都不需要额外调整电机的安装朝向，接线盒内部预留了足够的接线空间，同时设置了接地端子的安装位，满足电气安全的布线要求。

　　端盖部分的设计采用止口定位结构，与机壳的配合止口采用H7/h6的间隙配合，既保证端盖装配后与定子的同轴度，又能在后期维护拆卸时不需要借助专用拉马就能轻松拆解。输出轴端的轴承室设计了双重密封结构，内侧是骨架油封防止轴承润滑脂渗入电机内部污染绕组，外侧是防尘挡圈阻挡车间环境中的金属碎屑、粉尘进入轴承滚道，延长轴承的维护周期。转子部分的结构做了动平衡校准的预留设计，转子铁芯两端的平衡柱位置可以根据动平衡测试结果添加平衡块，保证电机在额定转速运行时的振动值控制在标准允许范围内，避免振动传导到被驱动设备上影响加工精度或者输送稳定性。

　　在实际的设备配套场景中，这类卧式电机的安装高度要与被驱动部件的中心高严格匹配，所以三维建模时要把轴中心到底脚安装面的尺寸作为核心管控尺寸，这个尺寸的偏差会直接导致传动部件出现额外的径向力，轻则加速轴承磨损，重则出现轴断裂的故障。机壳尾部的风罩采用镂空式结构，镂空的孔隙大小做了安全防护设计，既保证通风量不受影响，又能防止检修时操作人员的手指误触转动的风扇叶轮。底脚部分的结构做了加强筋设计，在安装孔的位置增加了局部壁厚，避免螺栓锁紧时出现底脚变形，同时在底脚与机壳的连接位置做了圆弧过渡，减少应力集中的问题，应对设备启停时的冲击载荷。

　　很多刚接触结构设计的工程师容易忽略接线盒的旋转余量设计，实际上这个模型里接线盒与机壳的连接法兰预留了四个方向的旋转固定位，可以根据现场的布线方向调整接线盒的出线口朝向，不需要重新加工机壳的安装孔。另外轴伸端的键槽尺寸严格遵循通用传动件的标准规格，方便用户直接选配标准件联轴器或者带轮，不需要二次加工轴头。从散热性能的设计逻辑来看，散热筋的高度不是越高越好，过高的散热筋会增加机壳的铸造难度，同时在电机运行时容易产生共振噪音，所以建模时散热筋的高度与厚度比例控制在4:1左右，兼顾散热效率与结构刚性。

　　在做设备布局的三维装配时，还要考虑电机尾部的散热空间预留，通常风罩尾部要距离设备柜体或者其他结构件至少100mm的距离，保证进风通畅，这个模型的尺寸标注里已经把风罩的轴向长度纳入整体安装尺寸的核算范围，方便设计人员在做整体布局时直接预留足够的安装空间。吊环的安装位置设置在机壳顶部的重心正上方，方便电机吊装时保持水平状态，不会出现倾斜滑落的风险，吊环的螺纹孔深度做了足够的啮合长度设计，保证吊装时的连接强度。
