冲击式水轮机水斗式叶片结构设计

　　水斗式叶片作为冲击式水轮机组的核心过流做功部件，其结构设计合理性直接决定高水头水力发电场景下的水能利用效率与机组运行稳定性，这类部件主要应用在水头跨度从几十米到上千米的中小型冲击式水电站，承担着将高压射流的动能直接转化为转轮旋转机械能的核心作用，和反击式水轮机的全流道过流结构不同，水斗式叶片仅在水斗凹面承接射流冲击，非工作面全程暴露在大气环境中，不存在流道内的水压脉动传导问题，更适配高水头小流量的山区水电开发场景。

　　从实际运行的工况边界来看，这类水斗叶片需要长期承受高速射流的周期性冲击，射流冲击速度根据水头差异通常在30m/s到150m/s区间，因此结构设计阶段首先要明确水斗凹面的曲面曲率，整个凹面采用双圆弧过渡的勺型结构，确保射流接触水斗后能沿着曲面平滑转向，在水斗出口处将水流方向偏转接近180度，最大化将射流动量传递给转轮，同时避免水流飞溅干扰相邻水斗的正常受流。水斗的分水刃位置做了圆弧钝化处理，避免尖锐刃口在长期含沙水流冲蚀下出现快速磨损，同时分水刃的居中精度控制在毫米级，确保射流被均匀分割到两侧水斗凹面，不会出现偏流导致的转轮动平衡失衡问题。

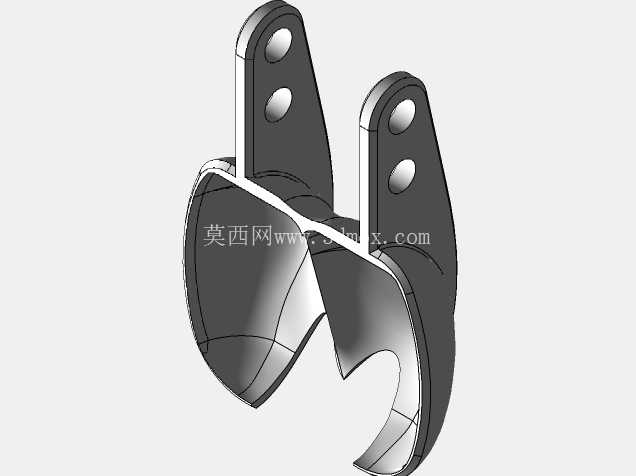

　　安装连接部分采用双耳式铰接结构，两个对称布置的连接耳板上预留了同轴的销轴安装孔，孔位的同轴度公差需要严格控制，确保叶片安装到转轮轮辐上后，水斗工作面的入射角度和设计值偏差不超过0.5度，避免射流冲击角度偏移带来的效率损失。耳板和水斗本体的过渡位置采用大圆角平滑衔接，消除应力集中隐患，因为机组运行过程中，射流冲击带来的交变载荷会在结构突变位置产生疲劳应力，长期运行下容易出现裂纹扩展，大圆角过渡可以有效分散应力，提升部件的疲劳寿命。

　　从安装边界尺寸来看，单个水斗的径向伸出长度需要匹配转轮的整体节圆直径，相邻水斗之间的周向间距要经过严格核算，既要保证射流冲击当前水斗时不会被相邻水斗提前切割干扰，也要避免间距过大导致射流出现空挡，降低机组的容积效率。水斗的凹面深度设计需要匹配常用喷嘴的射流直径，确保额定工况下整个射流束能够完全进入水斗凹面，不会出现射流外溢的能量损失，同时水斗的出水边厚度做了减薄处理，减少水流离开水斗时的撞击损失，出水边的倾斜角度经过反复校核，确保排出的水流不会溅射到后续经过射流区的水斗背面，避免产生反向制动力矩。

　　在实际选型适配过程中，这类叶片的结构尺寸需要和电站的实际水头、流量参数匹配，高水头工况下的水斗会适当加厚耳板与本体的连接壁厚，提升抗冲击能力，含沙量较高的电站场景下，水斗表面的曲面平滑度要求更高，减少沙粒切削磨损的附着点。设计阶段还要考虑后期检修维护的便利性，双耳铰接的结构可以实现单个叶片的独立更换，不需要整体拆卸转轮，大幅降低高海拔山区电站的运维难度，同时连接销轴的配合间隙控制在合理范围，既保证安装拆卸的便利性，也避免运行过程中出现间隙过大导致的叶片摆动问题。

　　从水力性能设计逻辑来看，水斗曲面的每个截面型线都对应射流质点的运动轨迹，确保不同位置的射流质点接触水斗后都能沿着预设路径平滑转向，不会出现流道内的涡流撞击，整个水斗的背面采用流线型弧面设计，减少转轮在空气中高速旋转时的风阻损耗，对于高转速的小型冲击式机组，背面风阻带来的效率损失占比可达2%到3%，平滑的背面弧面可以有效降低这部分损耗。
