适用于低水头水流工况的漂浮式水轮机结构

　　该漂浮式水轮结构主要面向自然明渠、小型河道、农田灌渠等低水头大流量的水能开发场景，区别于传统需筑坝固定安装的水轮机组，该结构可依托漂浮载体直接布置在水流通道内，无需大规模土建施工，适配水位存在季节性波动的野外水流环境，可作为小型离网发电装置的动力输入端，也可用于河道水流能量回收、水文监测设备自供电等场景，解决偏远无电区域小型用电设备的供电难题，也可作为流体力学教学演示的具象化载体，直观展示水流冲击转轮的能量转换过程。

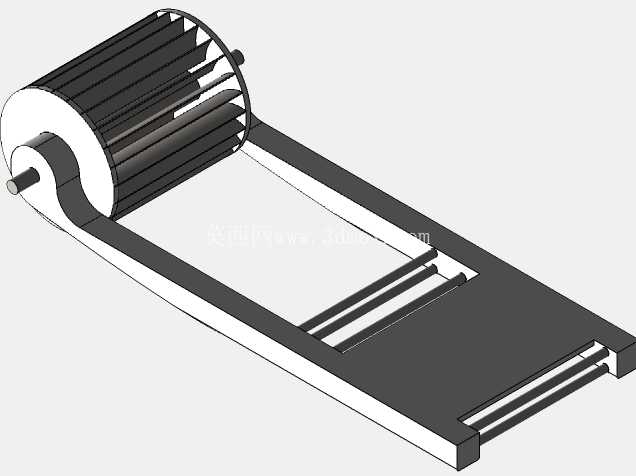

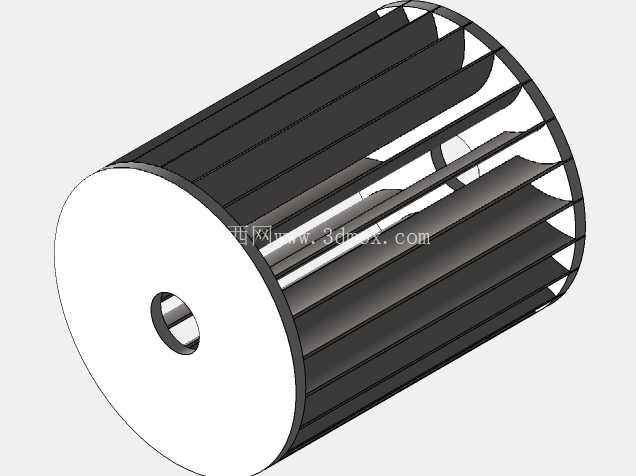

　　从功能特性来看，该结构核心为卧式布置的筒状转轮，轮体周向均匀布置多道弧形叶片，叶片型线经过流体仿真迭代优化，可最大程度承接来流的冲击动能，减少水流在叶片表面的脱流与涡流损耗；轮体两侧设置圆形端板，既可以约束叶片间的水流流道，避免水流从轮体侧方散逸，也作为轮体的主要承力结构，将叶片承受的水流冲击力传递至中心转轴；转轴通过支架结构与漂浮载体连接，支架采用弯折式结构设计，既保证转轴的支撑刚度，避免水流冲击下轮体出现过大挠度变形，也预留出足够的过水间隙，避免漂浮杂物卡滞转轮。

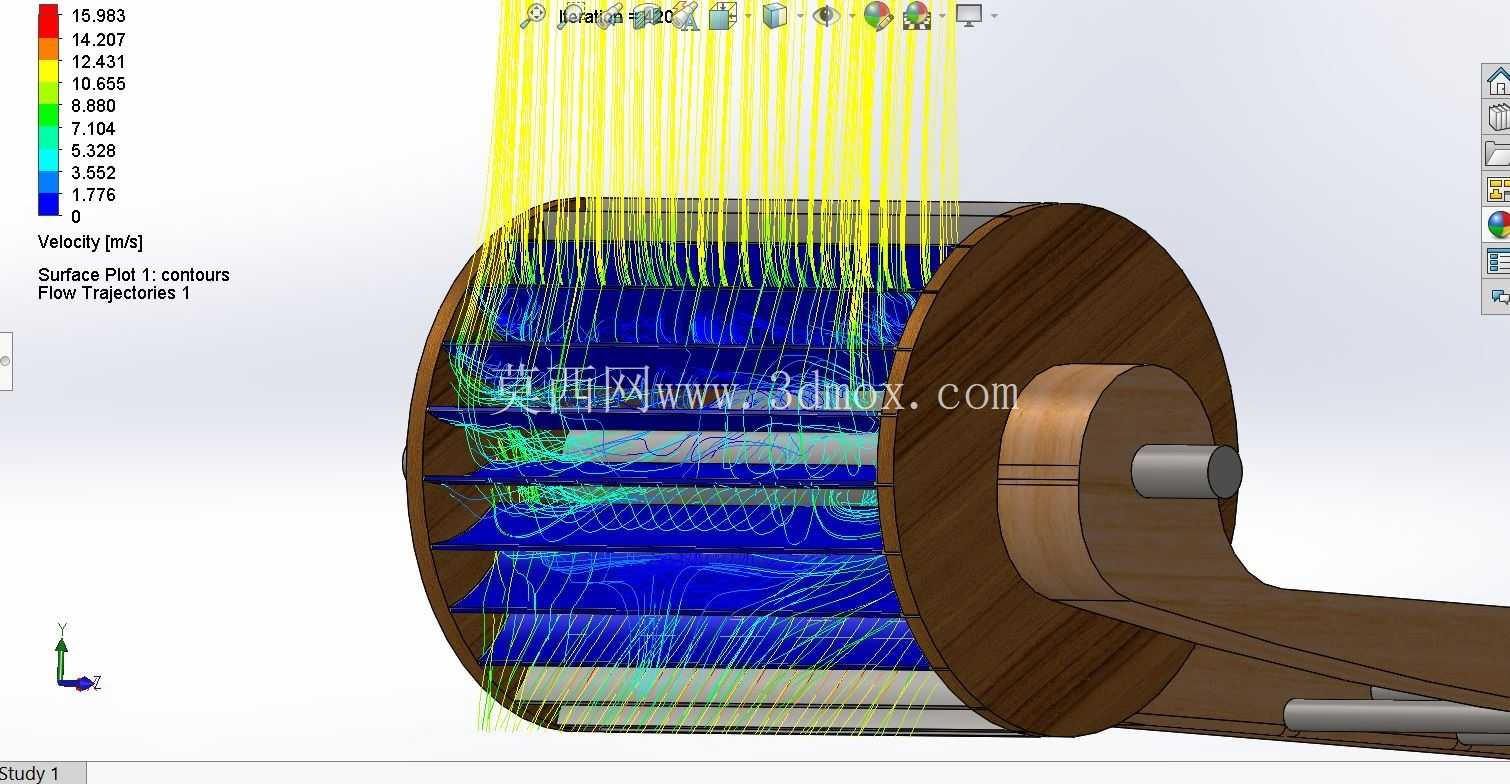

　　设计过程中先通过基础结构搭建确定转轮的整体轮廓，再结合全尺寸流道的实际工况调整叶片的安装角度、曲率半径以及轮体的长径比，随后通过流体流量模拟模块开展流场分析，模拟不同来流速度下转轮表面的压力分布、水流迹线走向以及扭矩输出特性，验证叶片型线的能量转换效率，识别流道内存在的涡流死区，针对性调整叶片间距与端板的遮挡范围，确保水流进入轮体后可顺畅推动叶片转动，做功后的水流可顺利从轮体下方排出，不会形成反向阻力影响转轮转动效率。

　　从安装边界来看，该结构整体为卧式圆柱形态，轮体直径需适配布置渠道的水深，保证运行时轮体下半部分浸没在水流中，上半部分露出水面，避免轮体完全浸没导致转动阻力过大；转轴中心距漂浮载体底面的高度需结合渠道常水位高度调整，保证漂浮载体随水位上下浮动时，轮体的浸没深度始终保持在合理区间；支架与漂浮载体的连接位置需避开载体的浮心区域，避免转轮转动时的振动影响整体漂浮稳定性；转轴两端设置滑动轴承支撑，轴承位置需高于常水位，减少水流浸泡导致的锈蚀与磨损，延长结构的维护周期。

　　实际应用中，该结构可直接与低速永磁发电机连接，省去复杂的变速机构，降低整体装置的故障率；叶片表面可做光滑耐磨处理，减少水流中泥沙冲蚀造成的型线破坏；轮体端板外侧可设置简易的拦污栅结构，拦截水流中较大的漂浮杂物，避免杂物缠绕叶片导致卡停；针对不同的水流流速场景，可通过调整叶片数量、叶片曲率来匹配最优的扭矩输出特性，在流速较低的灌渠场景可适当增加叶片数量提升低流速下的启动性能，在流速较高的山溪场景可适当减少叶片数量降低高速转动下的水流阻力。
