管架式越野车辆底盘动力总成结构

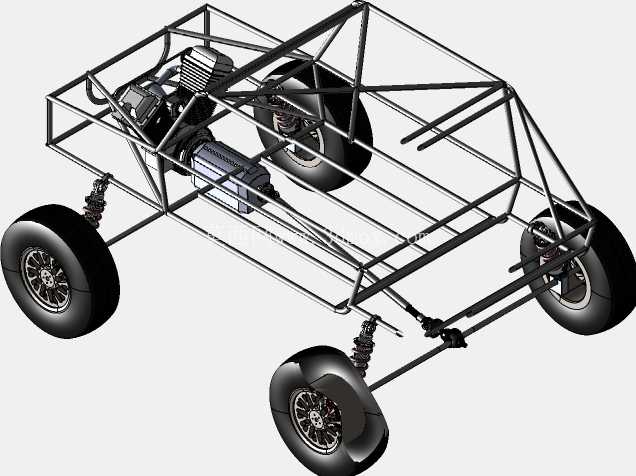

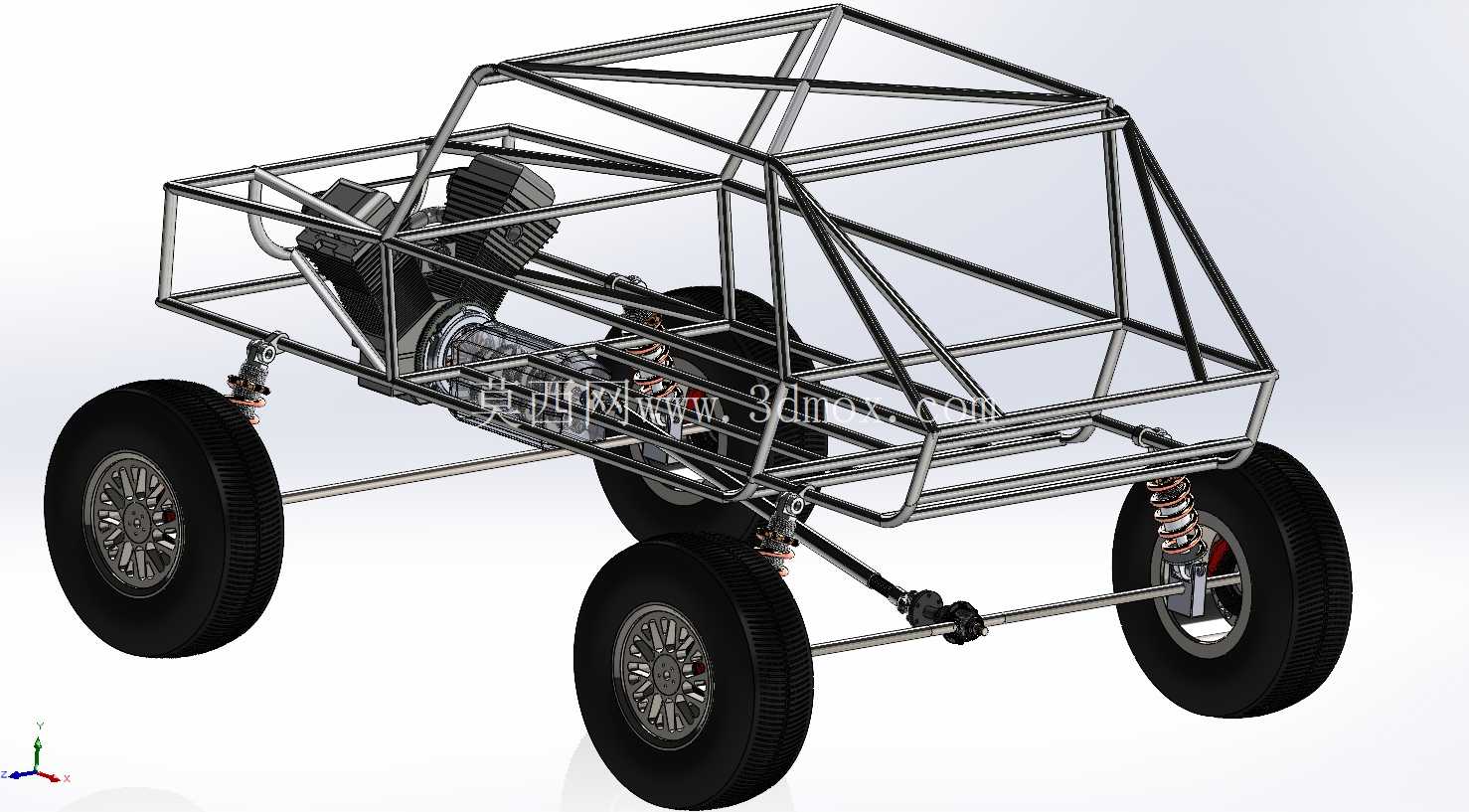

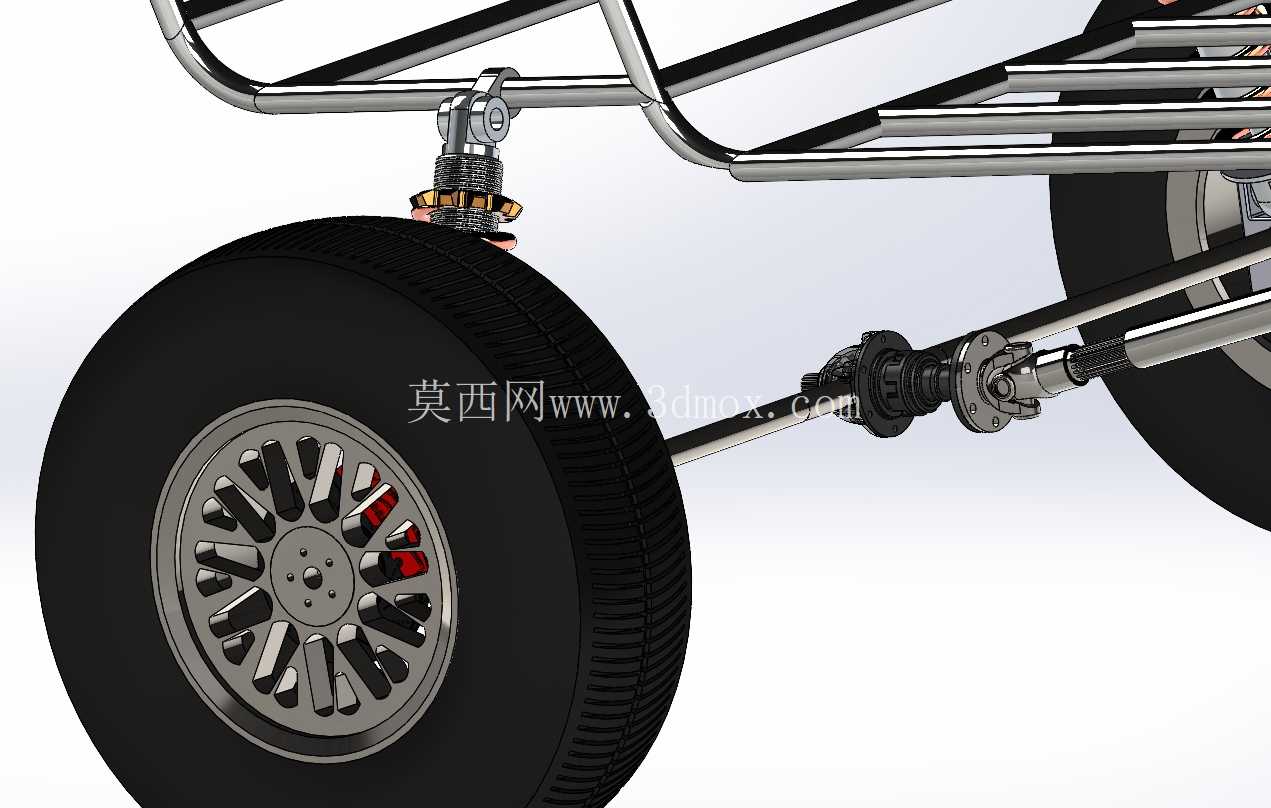

　　管架的管材选型匹配不同位置的受力特性，乘员舱周边的管架采用更高规格的管径与壁厚，形成防滚结构的基础，在车辆发生侧翻时能为舱内预留足够的生存空间；动力舱周边的管架则根据发动机、变速箱的安装点位做了局部加强，预留了动力总成的安装支座定位面，保证动力输出端的同轴度公差在设计允许范围内。动力系统采用前置布局，发动机输出端直接连接变速箱，变速箱通过分动结构将动力传递至前后驱动桥，前后桥均配备差速器结构，能够在单侧车轮打滑时将动力分配至有附着力的车轮，避免单轮空转导致的动力流失。传动半轴采用等速万向节结构，能够适应悬架跳动过程中半轴长度与角度的动态变化，避免大行程悬架动作时出现传动卡滞或半轴脱出的问题。这套管架式越野车辆结构，主要面向非道路场景的越野通行需求，可适配野外勘探、林区作业、复杂地形短途通勤等场景，也可作为小型越野赛事的原型车基础结构，核心是解决非铺装路面、起伏落差大、附着力不均地形下的通行可靠性问题。从结构设计逻辑来看，整体采用空间管阵式车架作为承载基体，所有动力、传动、行走部件均直接挂载于管架之上，没有额外的承载式车身覆盖件，最大化降低整备质量的同时，也能在复杂受力工况下保证结构刚度，避免越野工况下大冲击载荷带来的车架形变问题。

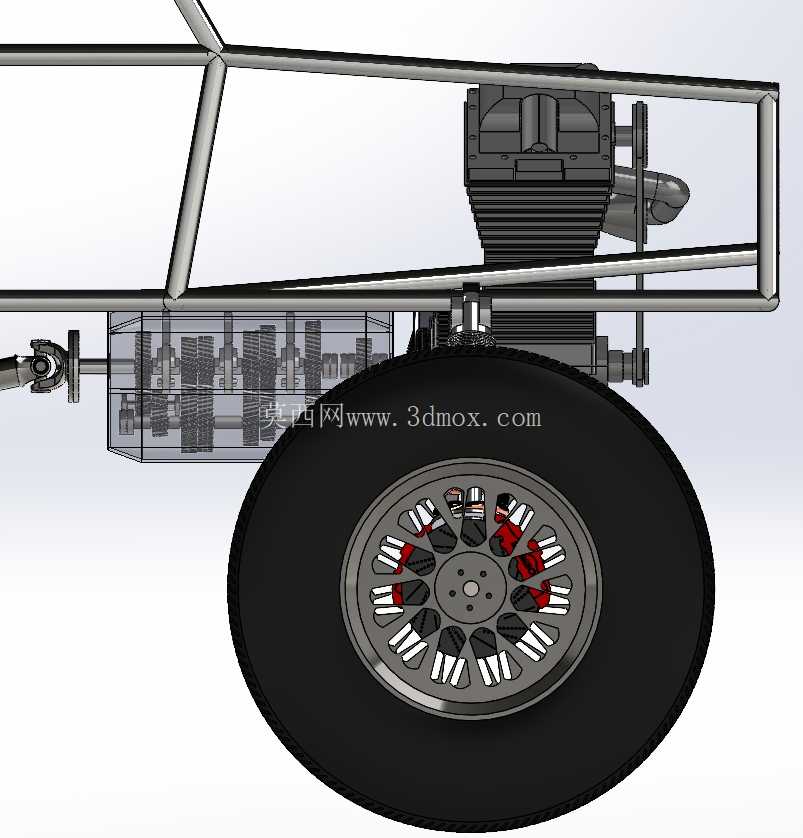

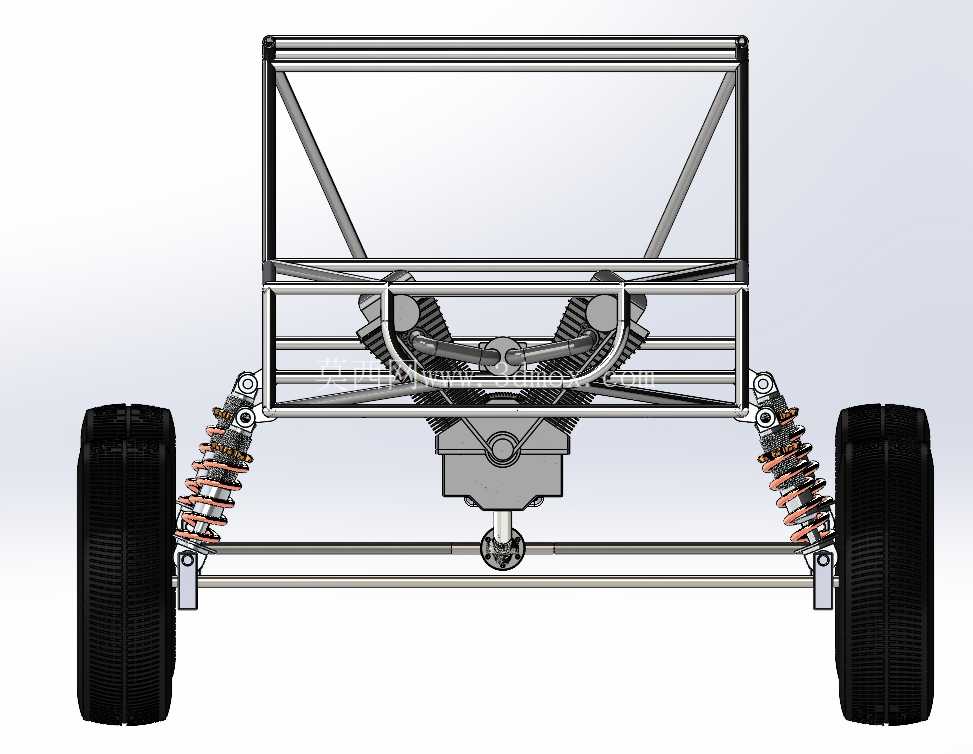

　　行走系统匹配大颗粒越野轮胎，胎纹深度较深，能够在泥地、砂石路面获得足够的抓地力，轮毂采用多螺栓固定结构，保证大扭矩输出下的连接可靠性。悬架系统采用螺旋弹簧配合筒式减震器的独立悬架结构，上下控制臂通过铰接点与车架连接，能够实现较长的悬架行程，在车轮遇到凸起或凹陷路面时，尽可能保证轮胎与地面的接触面积，减少车轮离地的概率，提升行驶稳定性；减震器的阻尼与弹簧刚度匹配越野场景的冲击特性，能够吸收大落差路面带来的冲击载荷，避免冲击力直接传递至车架与动力部件，延长核心部件的使用寿命。

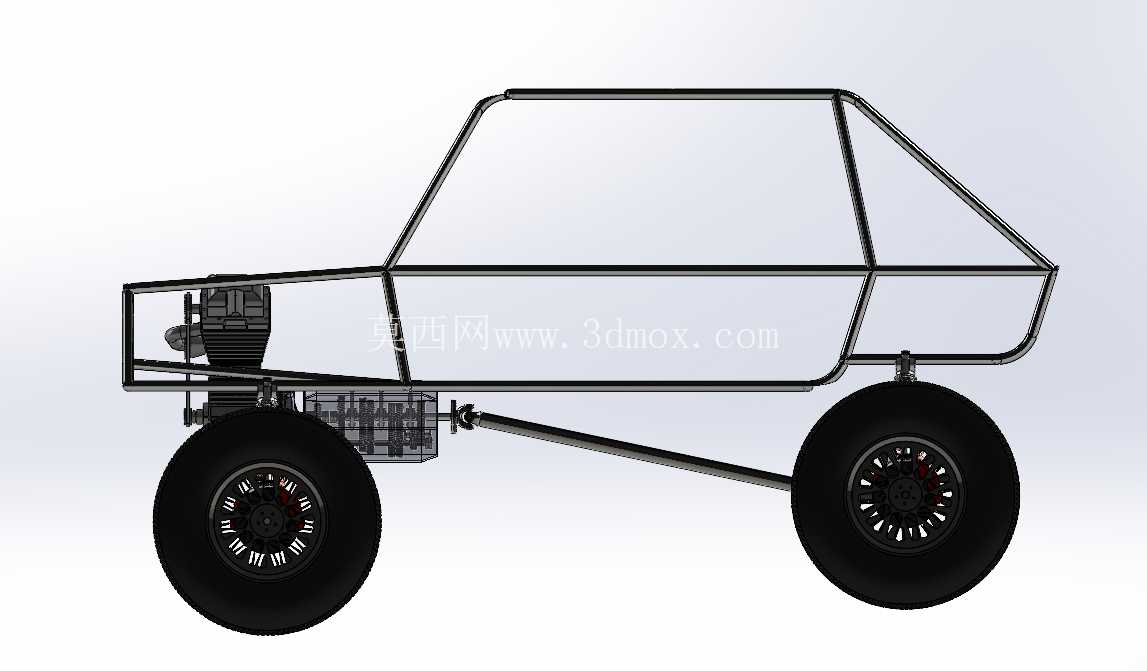

　　从安装边界来看，整体车架的宽度控制在常规小型越野车辆的通行尺寸范围内，能够满足林间小道、山地窄路的通行需求，轴距设定兼顾了通过性与行驶稳定性，接近角与离去角通过管架前后端的造型优化做了最大化处理，减少爬坡、越障时车头车尾托底的概率。动力总成的安装位置经过重心匹配设计，整体重心位于车辆前后轴之间偏下的位置，降低侧翻风险，同时前后轴荷分配接近均衡，提升爬坡与制动时的抓地力表现。所有部件的安装点位均预留了标准的紧固件安装空间，后期维护时可直接对单个部件进行拆解更换，无需大范围拆解周边结构；管架上预留了多处通用安装孔位，可根据实际使用需求加装防护板、储物架、外置灯具等附加部件，适配不同场景的改装需求。

　　差速器箱体与车桥的连接采用刚性定位配合，保证传动齿轮的啮合间隙在设计公差范围内，避免大扭矩传递时出现打齿、异常磨损的问题；转向系统的连接拉杆采用可调长度设计，可根据后期轮胎尺寸、悬架高度的调整重新匹配前轮前束参数，保证转向手感与轮胎磨损处于正常水平。整套结构没有冗余的装饰性部件，所有设计均围绕复杂地形通行的可靠性、易维护性展开，每一处管架的走向、每一个铰接点的位置都经过受力校核，能够承受越野场景下的交变冲击载荷，不会出现局部应力集中导致的结构开裂问题。
