啮合式直齿圆柱齿轮传动组件结构

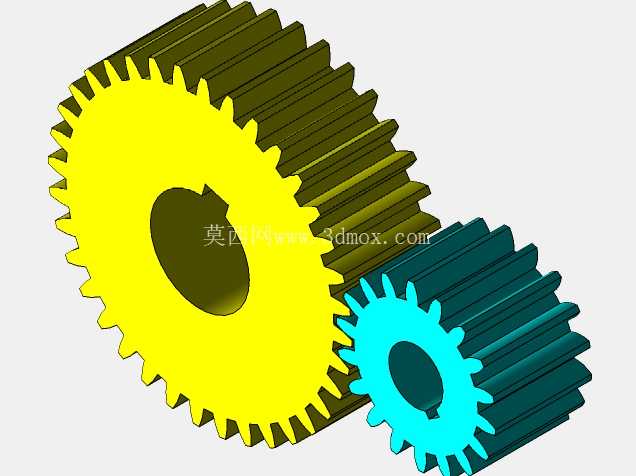

　　这套啮合直齿圆柱齿轮组件，是机械传动系统里最基础也最核心的动力传递单元，日常在小型动力输出机构、轻工设备进给单元、低压配电设备操作机构里都能见到它的身影，很多人觉得齿轮结构简单，真要做适配工况的设计，要抠的细节一点不少。先从实际用途说，这套大小齿轮搭配的结构，核心作用是在两根平行轴之间完成转速与扭矩的转换，大齿轮齿数多、小齿轮齿数少，动力从小齿轮输入的时候，就能实现减速增扭，反过来从大齿轮输入就能实现增速，具体的传动比完全可以根据实际工况的转速、扭矩需求调整齿数配比，不用额外做复杂的结构改动。

　　做这套结构设计的时候，首先要卡的是安装边界，两个齿轮的中心距必须严格按照模数、齿数和变位系数计算出来的数值锁定，中心距偏大就会导致齿侧间隙过大，传动的时候出现冲击、异响，反向传动的时候空程量超标；中心距偏小就会导致轮齿啮合卡滞，运转阻力陡增，齿面磨损速度成倍加快。齿宽的选择也不是随便定的，要结合传递的额定扭矩算齿面接触强度和齿根弯曲强度，齿宽太窄承载能力不够，容易出现断齿、点蚀的失效问题，齿宽太宽又会导致载荷沿齿向分布不均，加工和装配的微小误差就会让轮齿一端出现偏载，反而缩短使用寿命。

　　轮齿的齿形参数是设计的核心，模数要根据传递扭矩选，齿顶高系数、顶隙系数都采用标准值，保证啮合的时候齿顶不会碰到对方的齿根，同时预留合适的顶隙储存润滑脂，容纳运转过程中产生的微小磨屑。齿轮中心的孔是和传动轴配合的安装位，大齿轮上设计的键槽，是用来安装平键传递扭矩的，避免齿轮和轴之间出现相对转动，键槽的位置要和齿形做位置度约束，保证装配之后传动的同轴度，减少动平衡偏差。实际应用场景里，这类齿轮组件大多用在转速不超过1500rpm、传动功率不大的场合，比如小型工装的手动调节机构、设备门板的联动传动结构、小型变压器的调压操作机构里，不需要复杂的润滑系统，定期涂抹润滑脂就能满足长期运转需求，维护成本很低。设计的时候还要考虑加工工艺性，直齿圆柱齿轮用滚齿、插齿工艺都能加工，不需要专用的螺旋角加工工装，小批量生产的时候成本控制很有优势，普通的45号钢做调质处理就能满足大部分常规工况的强度需求，有耐磨需求的场合可以对齿面做高频淬火处理，提升齿面硬度，延长磨损寿命。装配的时候要注意两个齿轮的轴向定位，要保证两个齿轮的齿宽方向完全对齐，不能出现轴向错位，否则会导致实际啮合齿宽变小，承载能力下降，轴向固定可以用轴用挡圈或者轴肩实现，结构简单可靠。

　　很多新手做齿轮设计的时候容易忽略齿侧间隙的预留，觉得零间隙传动精度最高，实际上加工误差、温度升高带来的热膨胀、运转过程中的磨损，都会导致没有间隙的齿轮出现卡滞，所以设计的时候要根据精度等级预留合理的侧隙，既保证传动精度，又避免运转卡滞。这套齿轮组件的结构没有多余的复杂设计，所有尺寸都是围绕平行轴传动的实际需求确定的，安装孔的尺寸可以根据适配的轴径做调整，键槽的尺寸也符合对应的平键国家标准，不用做额外的改制就能直接和标准传动轴配合使用。在传动噪音控制方面，直齿轮相比斜齿轮确实会有稍大的啮合冲击，但是因为结构简单、加工方便、没有轴向力，对支撑轴承的要求更低，在很多对噪音要求不极端苛刻的场合，性价比远高于斜齿轮传动结构。做三维建模的时候，齿形的渐开线要严格按照参数生成，不能用近似圆弧代替，否则生成的模型做啮合干涉检查的时候会出现偏差，实际加工出来的齿轮就会出现啮合不良的问题，建模完成之后要做动态干涉检查，模拟整个啮合过程，确认两个轮齿在进入啮合、啮合中、退出啮合的全行程都没有干涉，齿侧间隙符合设计要求。
