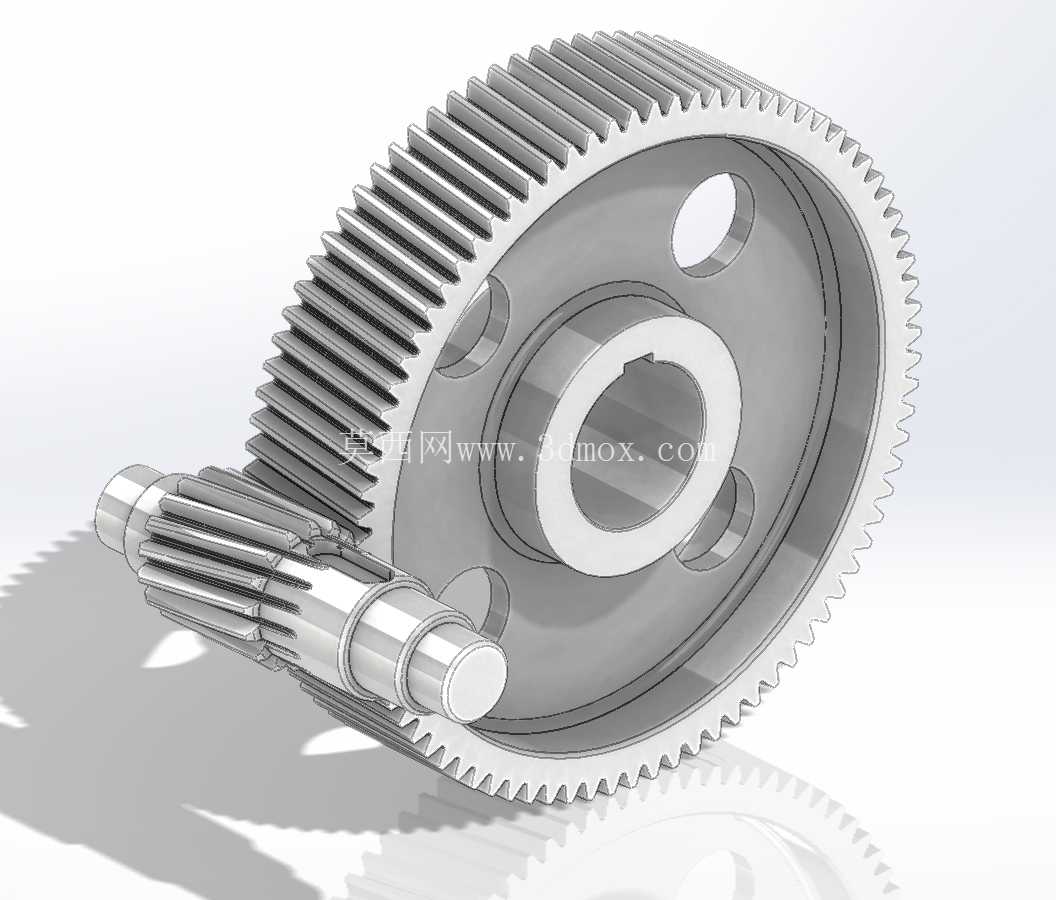

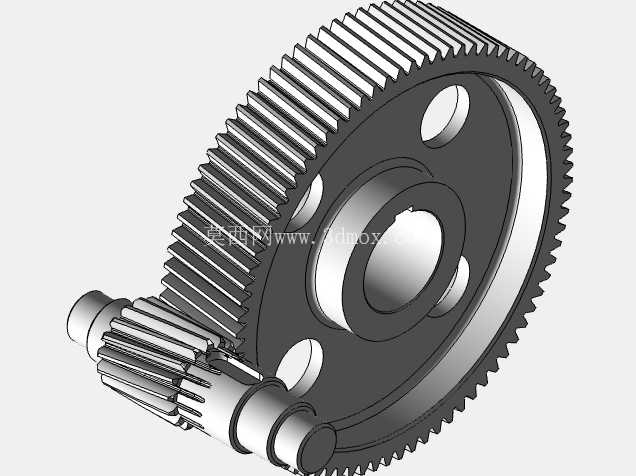

这套螺旋驱动齿轮组包含83齿大齿轮与16齿小齿轮,模数设定为4,常被应用在中低速重载的动力传递场景中,比如小型输送线的驱动端、农用机械的传动箱、轻工设备的进给机构里,相比同模数的直齿轮传动结构,它在实际运行中能承受更高的载荷,同时啮合过程的冲击更小,设备运行时的振动与噪音控制表现更优,不少需要平稳传动的工位都会优先选用这类斜齿结构的齿轮组。
从设计逻辑来看,这套齿轮组采用平行轴斜齿轮啮合方案,小齿轮作为主动轴集成设计,轴段预留了键槽安装位,可直接通过平键与动力输出端的电机、减速机轴连接,省去了额外的联轴器转接结构,能有效压缩传动单元的轴向安装空间。大齿轮采用辐板式轻量化结构,轮辐上开设的三个减重孔并非随意布置,孔位经过动平衡校核,在保证轮体结构强度满足额定扭矩传递要求的前提下,尽可能降低了齿轮自身的转动惯量,减少设备启停阶段的惯性冲击,同时也能降低整体传动组件的重量,方便现场安装与后期维护更换。
尺寸边界上,小齿轮的轴段做了阶梯设计,两端预留了轴承安装位,可直接适配标准深沟球轴承的安装尺寸,装配时轴承内圈与轴颈过盈配合,外圈嵌入传动箱的轴承座孔即可完成定位,不需要额外设计轴套等定位零件。大齿轮的中心孔同样带键槽结构,可与配套的从动轴实现周向固定,轮缘的齿宽经过匹配计算,与小齿轮的齿宽形成合理的宽度差,即使装配时存在少量轴向窜动,也能保证两个齿轮的啮合长度满足设计要求,避免出现局部齿面受力过载的情况。齿向的螺旋角经过优化,在保证轴向力处于轴承可承受范围内的前提下,尽可能提升了齿轮啮合的重合度,让多对轮齿同时参与啮合,分散单齿承受的载荷,提升整套传动结构的承载能力与使用寿命。
实际应用中,这类齿轮组的安装需要严格控制两轴的平行度公差,若平行度偏差超出允许范围,会导致齿面接触偏载,加速齿面磨损甚至出现断齿故障。啮合间隙的调整也需要结合实际运行工况设定,常温下工作的传动结构预留0.1-0.2mm的侧隙即可,既可以补偿热膨胀带来的尺寸变化,也能储存润滑油形成油膜,减少齿面的摩擦磨损。轮齿的加工精度通常选用8级精度即可满足大部分通用设备的使用要求,若应用在对传动平稳性要求更高的精密设备中,可将加工精度提升至7级,同时对齿面做淬火处理提升表面硬度,进一步延长齿轮的使用寿命。
在结构细节上,小齿轮的轴端做了倒角处理,方便装配时轴承与齿轮的顺利压入,避免尖锐边角划伤配合面。大齿轮的轮辐与轮缘、轮毂的连接处都做了圆角过渡,减少应力集中现象,避免齿轮在承受冲击载荷时在过渡位置出现裂纹。齿端也做了小倒角,不仅能去除加工产生的毛刺,也能在齿轮啮合入端减少冲击,让轮齿进入啮合的过程更平缓。这套齿轮组的传动比为5.1875,可将主动端的高转速低扭矩输入转换为低转速高扭矩输出,适配多数需要减速增扭的传动场景,在选型时只需要核对安装孔位尺寸、额定传递扭矩与实际工况的负载匹配度,即可直接应用在对应设备的传动系统中,不需要对结构做大幅修改,能有效缩短设备的设计研发周期。
