车辆传动系统差速齿轮箱结构设计

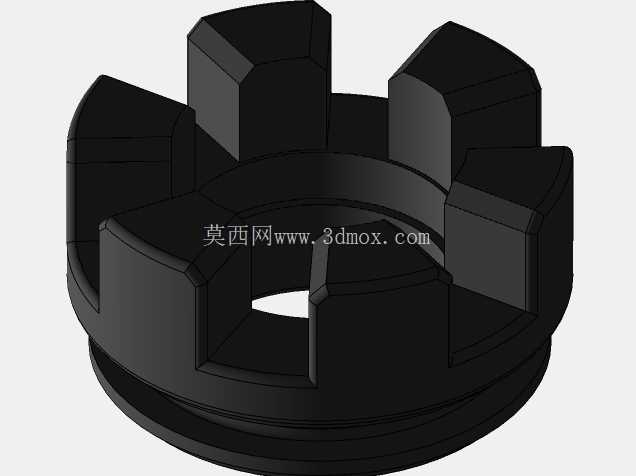

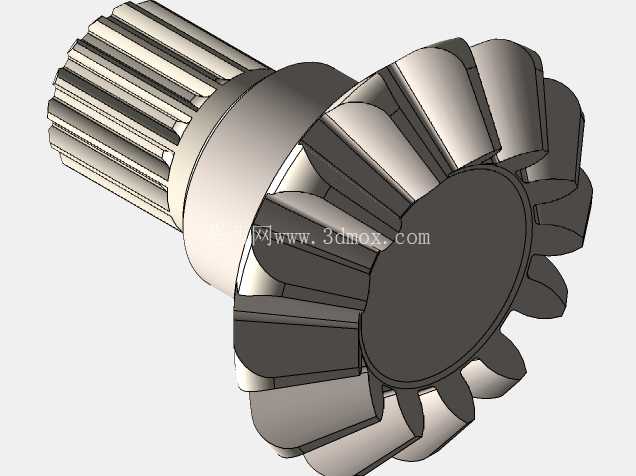

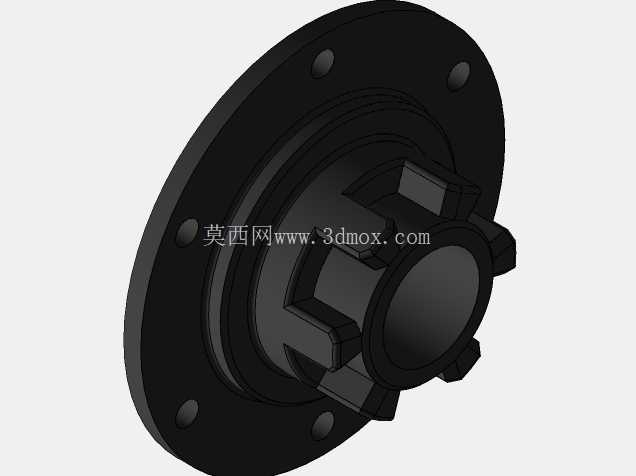

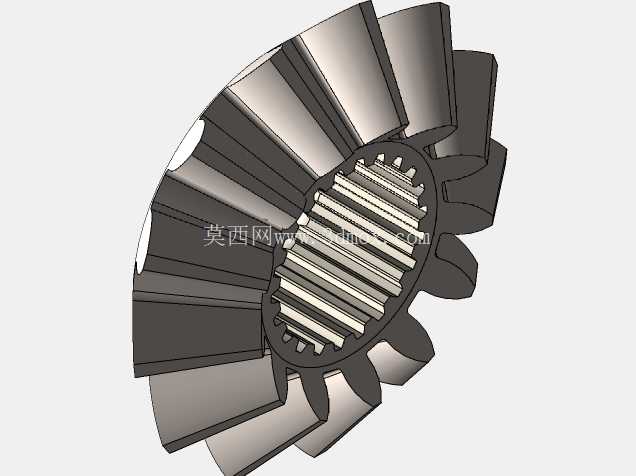

　　差速齿轮箱作为轮式行走设备传动链的核心功能部件，主要承担两侧驱动轮的扭矩分配与转速差调节作用，广泛应用在乘用车辆、商用货车、非道路工程行走机械、农用作业机械的驱动桥总成中，解决车辆转弯、颠簸路面行驶时两侧驱动轮滚动距离不一致带来的滑动磨损、传动卡滞问题，保障行走过程的平顺性与轮胎使用寿命。从结构设计逻辑来看，这套差速齿轮箱采用对称式行星齿轮差速结构，核心包含差速器壳体、十字行星齿轮轴、四个锥形行星齿轮、两个与半轴连接的锥形半轴齿轮，以及配套的轴向止推垫片、壳体紧固螺栓、输入输出连接轴段。

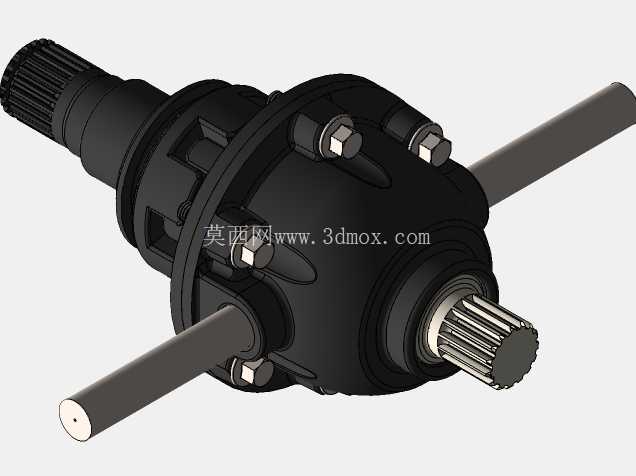

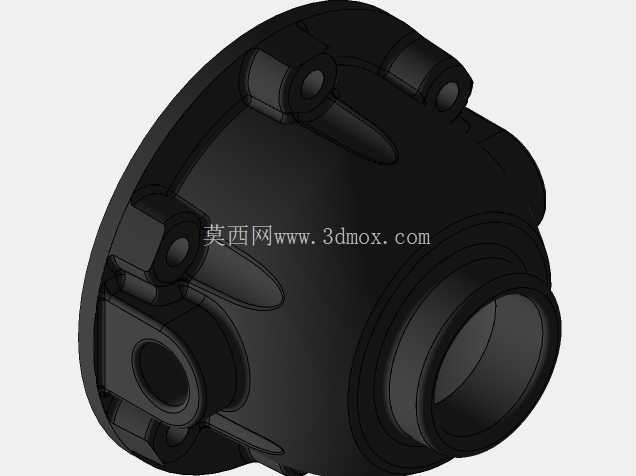

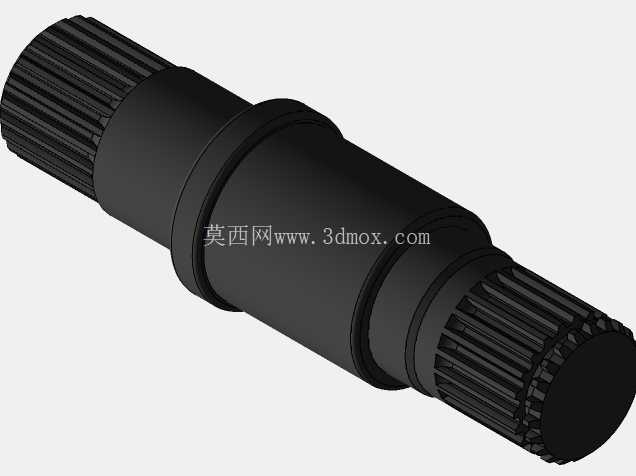

　　输入轴端采用花键结构与主减速器从动齿轮连接，接收来自变速器的动力输入，两个横向输出轴为光轴配合花键连接端，分别连接左右两侧驱动轮半轴，前端突出的花键轴段可根据布置需求适配四驱车型的前传动取力结构，也可作为驻车制动的安装连接位。在实际功能实现上，当车辆直线行驶时，两侧驱动轮行驶阻力一致，行星齿轮随差速器壳体整体公转，不发生自转，动力平均分配给两侧半轴齿轮，保证两侧车轮同速转动；当车辆转弯或行驶在不平整路面时，两侧车轮受到的地面阻力存在差值，行星齿轮在随壳体公转的同时，绕十字轴产生自转，自动调整两侧半轴齿轮的转速，让外侧车轮转速高于内侧车轮，转速差完全匹配两侧车轮的滚动距离差，避免轮胎与地面产生滑动摩擦，同时保证动力持续输出不中断。从安装边界与尺寸适配角度，这套差速齿轮箱的壳体采用分体式螺栓紧固结构，壳体外轮廓为近似球形的回转结构，最大外圆直径适配常规紧凑级车型的驱动桥桥包安装空间，横向输出轴的中心距与桥壳半轴套管的安装位完全匹配，输入花键的模数、齿数符合主流乘用车主减速器的连接标准，所有紧固螺栓采用均匀圆周布置，保证壳体连接强度的同时，方便装配时的扭矩对称施加，避免壳体受力不均产生变形。

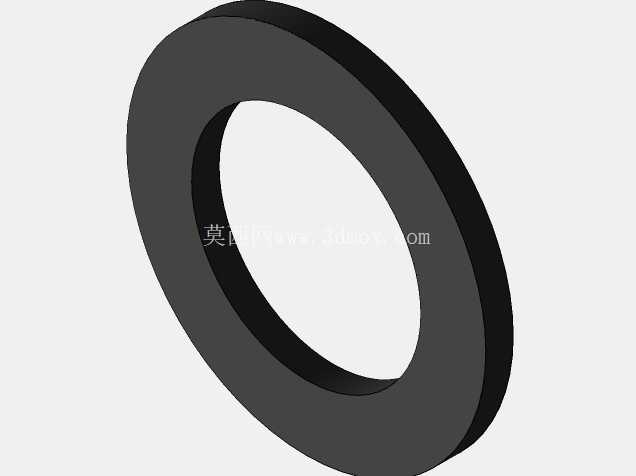

　　设计过程中针对差速器常见的失效点做了结构优化：行星齿轮与半轴齿轮的啮合齿面采用等强度修形，保证在大扭矩输入时齿面接触应力分布均匀，避免局部应力集中导致的齿面崩裂；十字行星齿轮轴与行星齿轮内孔的配合间隙控制在合理范围，既保证行星齿轮转动灵活不卡滞，又避免间隙过大带来的传动冲击；止推垫片采用耐磨合金材质，布置在齿轮与壳体的接触面之间，吸收齿轮工作时产生的轴向力，减少壳体的磨损，延长差速器的整体使用寿命。

　　在装配逻辑上，这套差速齿轮箱可先将行星齿轮、半轴齿轮、十字轴、止推垫片在分体壳体内完成预装，再通过周圈螺栓将两半壳体紧固为整体，之后压装输入输出轴的轴承位，整体装入驱动桥桥包内，装配工序简单，后续维护拆解时无需破坏桥壳其他结构，可单独取出差速器总成进行齿轮间隙调整、垫片更换等维保操作。针对不同的应用场景，这套差速结构可通过调整行星齿轮与半轴齿轮的齿数比、齿轮模数，适配不同排量、不同整备质量的车型需求，也可在基础结构上增加差速锁机构，实现越野工况下的刚性锁止，当单侧车轮打滑时将动力全部传递到有附着力的车轮，提升车辆在非铺装路面的通过能力。在三维建模过程中，所有齿轮的齿形参数按照渐开线锥齿轮的标准参数生成，啮合间隙按照工程实际的装配公差预留，螺栓连接位的孔位、轴段的配合公差都完全符合机械设计的公差标准，可直接用于结构验证、装配干涉检查、工程图纸输出，也可作为传动系统教学演示的三维样例，帮助设计人员理解差速器的工作原理与结构组成。
