桌面式斯特林英镑引擎结构设计

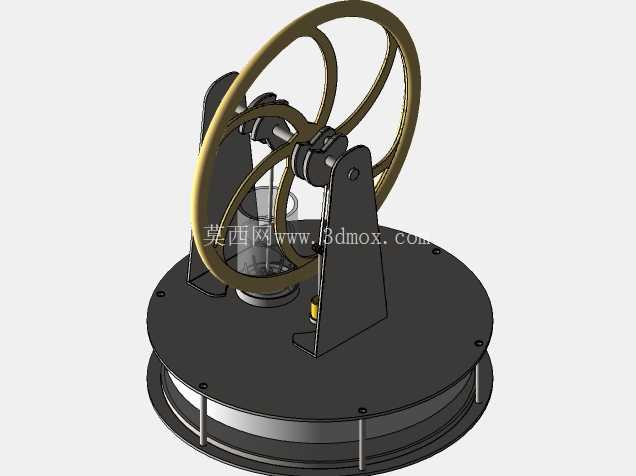

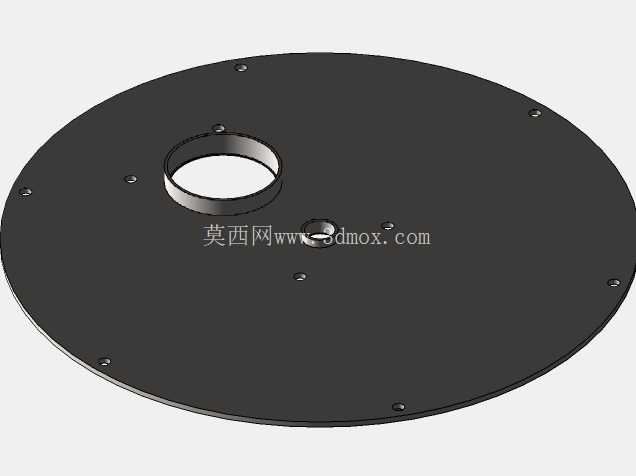

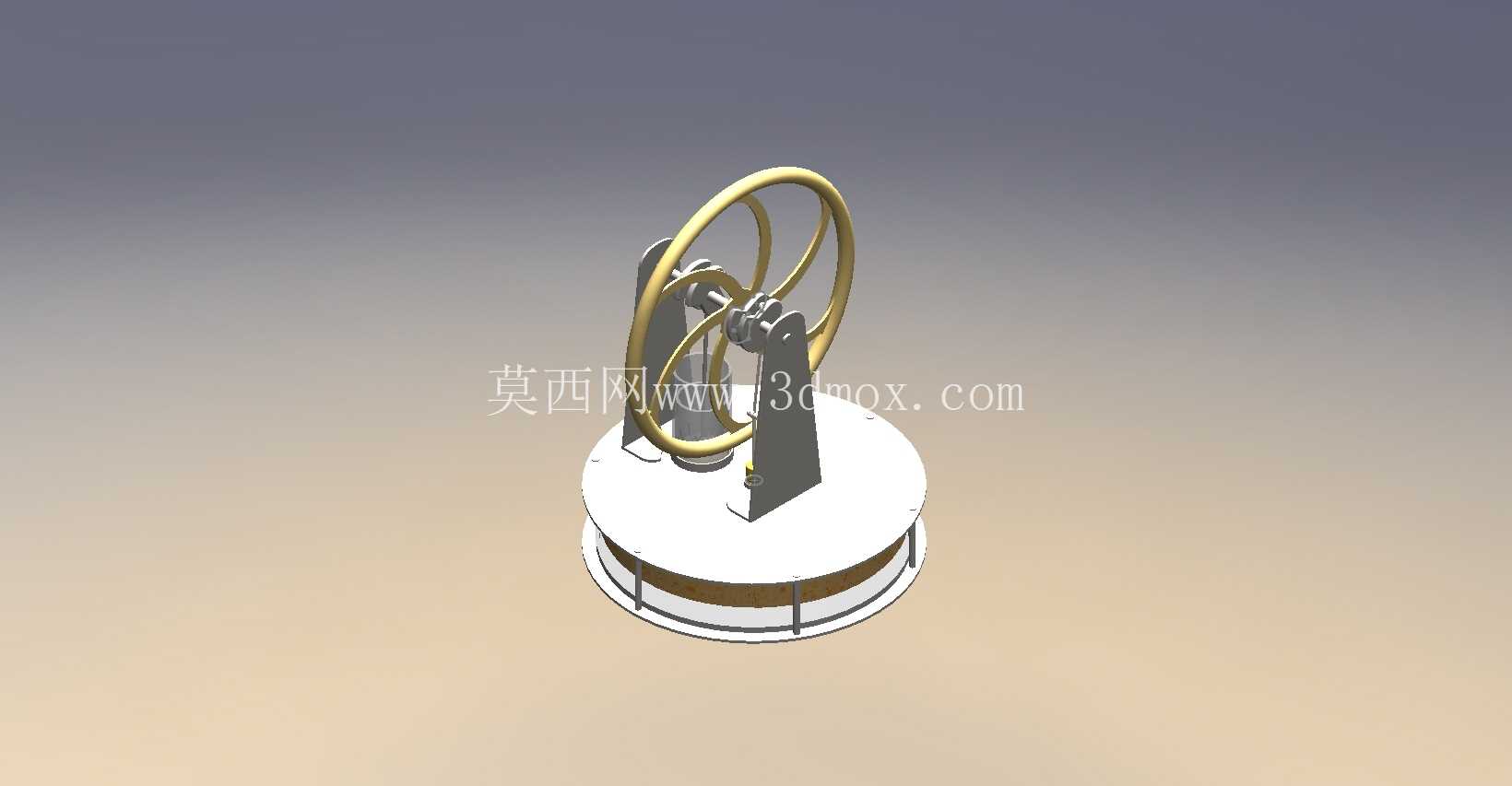

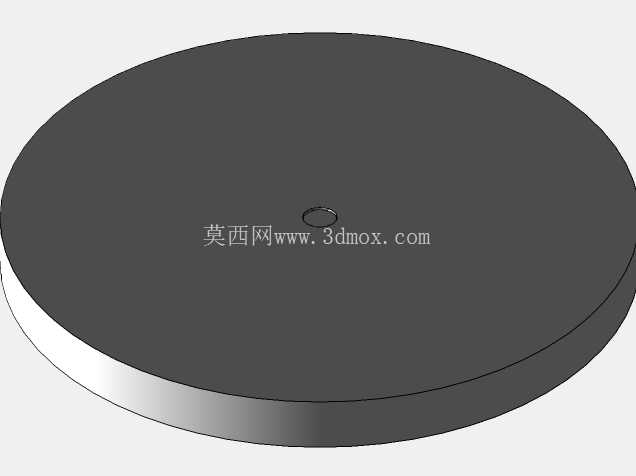

　　从实际应用场景来看，这类小型动力装置主要用于机械原理教学演示、桌面科普展示场景，也可作为精密机械摆件用于工业设计展示空间，其运转过程无燃油燃烧、无废气排放，仅需底部热源即可驱动整套机构循环运转，适合在室内教学、展会展示等封闭场景使用，无需额外配置排烟或防爆防护设施。整套机构的动力转换核心为底部的热交换腔体，腔体采用薄壁导热结构设计，侧壁均匀分布四个定位卡扣，与基座下层的安装槽位配合实现快速拆装，腔体内部预留活塞往复运动空间，活塞与腔壁的配合间隙控制在0.01-0.03mm区间，既保证运动顺畅无卡滞，又能避免工质泄漏影响动力输出效率。这款桌面式动力演示装置的结构设计，核心围绕外燃式热机的工作逻辑展开，整套机构的安装基准为底部圆形基座，基座采用双层圆盘式结构，下层圆盘内置配重空腔，可根据实际摆放需求填充配重块，降低整机重心，避免传动机构运转时出现倾覆或共振问题，基座上层为安装基准面，所有支撑构件、动力腔体均通过定位止口与上层盘面连接，安装时需保证支撑立柱与基准面的垂直度公差控制在0.02mm以内，避免传动过程中出现卡滞。

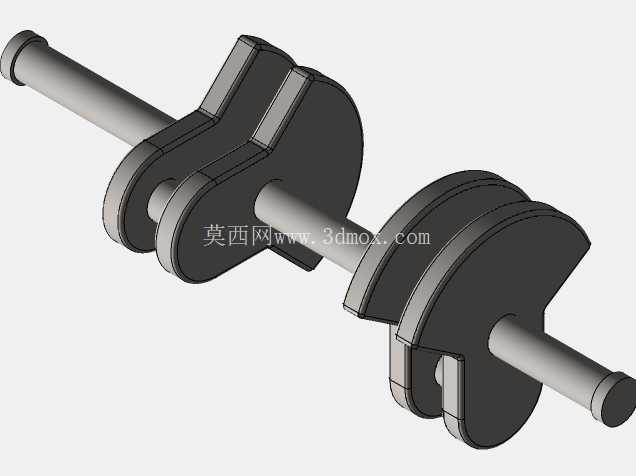

　　传动部分采用双立柱支撑结构，两根对称布置的立式支撑柱固定在基座上层盘面，柱顶设置曲轴安装座，曲轴的回转中心与活塞运动轴线保持平行，同轴度公差需控制在0.015mm以内，减少运转过程中的径向跳动。飞轮采用双环式镂空结构，黄铜材质的环形飞轮通过辐条与曲轴连接，大直径飞轮的转动惯量可储存曲轴运转的动能，保证活塞在上下止点切换时动力输出连续平稳，避免出现运转卡顿或停转问题，飞轮与曲轴的连接采用平键定位，拆装时无需额外专用工具即可完成维护调整。

　　连杆组件采用分体式铰接结构，一端与活塞顶部的铰接座连接，另一端与曲轴的曲柄销配合，铰接处均采用微型滑动轴承，减少往复运动过程中的摩擦损耗，整套传动机构的传动比经过匹配设计，当底部热源温度达到80摄氏度以上时，即可驱动飞轮持续平稳运转，转速可通过热源距离、热源温度进行线性调节。设计过程中重点考虑了安装边界的适配性，整机整体高度不超过180mm，基座直径控制在120mm以内，可直接放置在标准桌面、展示台面上，无需额外预留过大安装空间，所有外露构件均做圆角钝化处理，避免运转过程中剐蹭操作人员，适合近距离观察传动过程。

　　在结构细节处理上，支撑柱与基座的连接采用沉头螺钉固定，螺钉头部完全沉入安装孔内，保证基座底面平整，放置时无凸起硌伤台面；飞轮表面做抛光处理，运转时可清晰观察转动状态，便于演示过程中讲解动能储存、曲柄连杆传动的工作原理；热交换腔体底部采用平整接触面设计，可适配不同类型的低温热源，包括温水杯、小型加热台等常见热源，无需定制专用加热配套装置。整套机构的零件拆分逻辑遵循易维护原则，所有铰接部位、连接部位均采用标准紧固件连接，无焊接、铆接等不可拆结构，日常维护时仅需定期在铰接点涂抹少量润滑脂，即可保证长期运转顺畅，无特殊维护需求。从结构设计的合理性来看，双立柱对称支撑的结构可抵消曲轴运转时产生的侧向力，减少支撑柱的单侧受力变形，延长机构使用寿命；飞轮的镂空设计在保证足够转动惯量的同时，降低了整机重量，也减少了转动过程中的风阻损耗；基座的配重空腔设计可根据实际使用场景调整整机重量，若用于经常移动的展示场景，可减少配重量降低搬运负担，若用于固定位置长期运转演示，可增加配重量提升运转稳定性。
