卧式承压储运用压力容器结构设计

　　在化工流体输送、制程缓冲、中小型工业供汽系统的现场布局里，这类卧式承压容器的出镜率一直不低，它既可以承担工艺段间的气液两相介质缓冲存储，也能作为小型蒸汽系统的汽水分离腔体使用，部分对压力稳定性要求较高的流体管路中，还能充当稳压蓄能的腔体，抵消往复式泵阀带来的管路压力脉动。从结构设计逻辑来看，整个罐体采用等径圆筒搭配两端标准椭圆形封头的结构形式，这种结构选型是承压容器设计里经过大量工程验证的成熟方案——椭圆形封头的曲面过渡能够有效降低筒体端部的应力集中系数，相比平盖封头可以在同等承压等级下减少壁厚用料，同时避免直角衔接处的应力突变带来的疲劳失效风险。

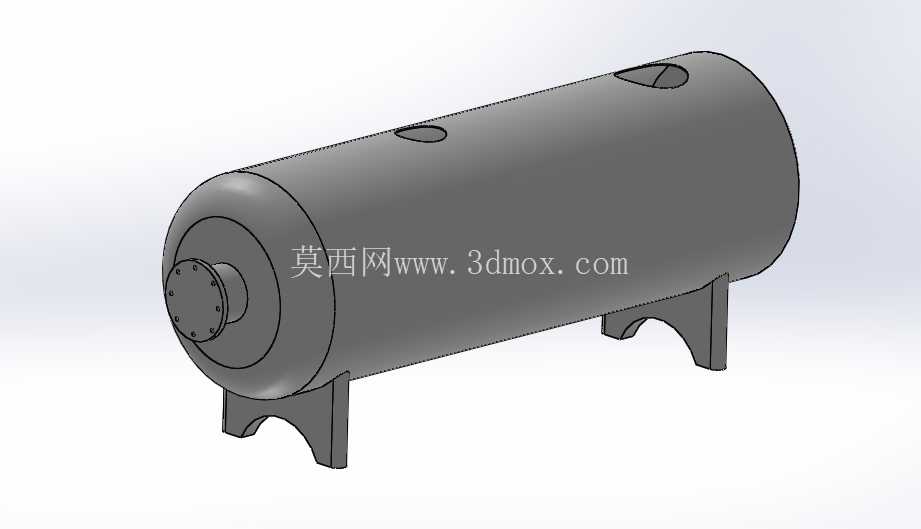

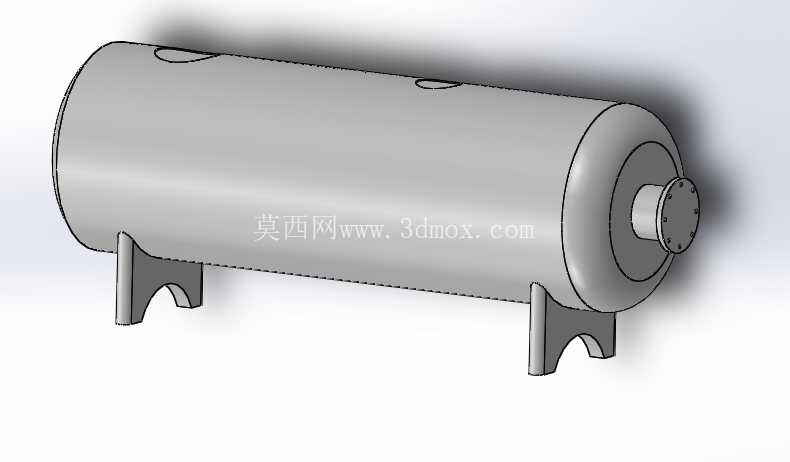

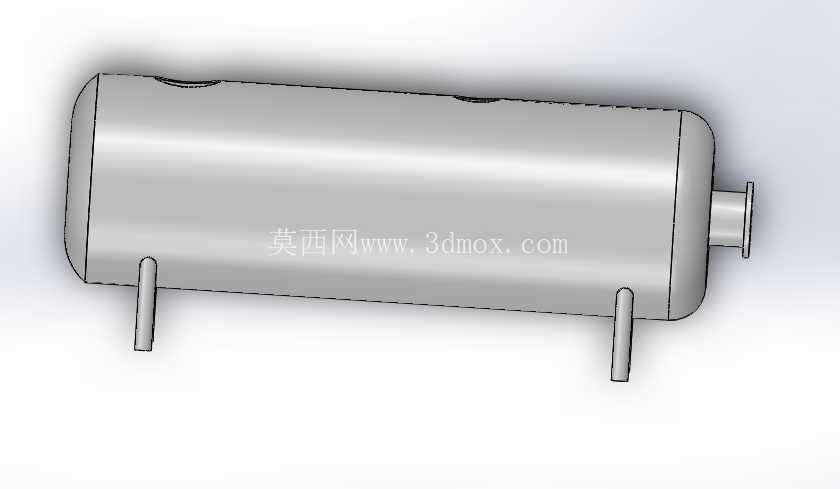

　　筒体上的接口布局完全贴合现场安装的实际需求：端部的径向接口用于介质的主通路进出，筒体下部伸出的两个径向支腿直接与筒体焊接固定，支腿的长度经过匹配常规工业安装基座的高度设计，既预留了底部管路排布、排污接口安装的操作空间，也能保证容器运行时的重心稳定，避免卧式布局下的侧倾风险。筒体上部预留的两个小口径接口，可根据实际工况选配安全阀、压力表、放空阀等安全附件，接口位置避开了筒体的主焊缝区域，符合承压设备设计中焊缝区域尽量不开孔的工程原则，减少开孔对焊缝强度的削弱。

　　建模过程中优先保证了各部件的装配约束合理性：封头与筒体的对接焊缝处预留了标准的焊接坡口间隙，支腿与筒体的连接位置做了局部应力分散的结构处理，避免支腿根部的焊接应力在承压循环载荷下出现开裂。整个罐体的外形尺寸适配中小型工业车间的设备安装通道，筒体长径比控制在常规卧式容器的合理区间内，既保证了足够的介质存储容积，也不会因为长径比过大导致运输、安装过程中出现挠度变形问题。安装边界方面，两个支腿的中心距经过核算，匹配常规的混凝土设备基础或者型钢支架的安装孔位间距，支腿底部可通过地脚螺栓与基础固定，其中一个支腿的安装孔可设计为长圆孔，适配容器运行过程中温度变化带来的筒体轴向热胀冷缩位移，避免热应力对设备和基础造成破坏。

　　从结构细节来看，筒体的壁厚取值参考了常用中低压容器的设计规范，能够满足常规工业场景下的承压需求，所有接管的伸出长度都预留了法兰安装、阀门操作的足够空间，不会出现安装时操作空间不足的问题。这类容器在实际使用中，内部可根据介质特性选配防腐衬里、丝网除沫等内件，当前模型保留了筒体的主体结构和标准接口，方便设计人员根据具体工况做二次修改，调整接口位置、筒体长度或者封头形式，快速适配不同的工艺需求。建模时严格遵循了机械设计的装配逻辑，所有部件的配合面都做了贴合约束，没有出现干涉错位的问题，能够直接用于工程出图、装配模拟或者教学演示场景，帮助设计人员快速理解卧式承压容器的结构组成和设计要点，减少从零开始建模的重复工作量。
