石油天然气用3/4寸C2C型液位测量装置

　　在油气集输场站、炼化装置的常压及承压储罐、工艺管段上，液位参数的实时可视化监测是保障生产安全、避免介质跑冒、维持工艺平衡的核心环节，本次呈现的这款侧装式液位观测装置，正是针对石油天然气领域工况开发的专用观测部件，适配公称通径3/4英寸的工艺接口，整体测量量程覆盖600毫米，采用C2C双侧法兰对接结构，安装中心距固定为356毫米，能够直接匹配现有同规格工艺管线的安装预留位，无需额外改造管架或调整接口位置。

　　从结构设计逻辑来看，该装置采用双侧对称布局，上下两端分别设置带法兰的介质连通接口，安装时通过法兰与容器或管段的侧部取压口对接，让容器内的介质能够进入装置的观测腔体内，依托连通器原理实现液位的同步显示，装置主体采用长条形立式结构，主体腔体做了等强度壁厚设计，在满足承压要求的前提下尽可能压缩整体横向占用空间，避免在管线密集的工艺区与相邻管道、保温层产生安装干涉。两端的连接法兰采用标准密封面结构，能够适配常用的非金属密封垫片，安装时只需对齐法兰螺栓孔、按对应扭矩紧固螺栓即可完成装配，无需复杂的现场配作工序。

　　装置上下两端的阀组结构集成了截断功能，在装置需要检修、更换密封件时，可直接关闭上下端的截断阀，隔离工艺介质，无需排空整个容器或管段内的介质，大幅降低现场维护的工作量与介质损耗。考虑到油气工况下的介质特性，装置的过流部件均做了耐腐蚀结构处理，能够适配原油、成品油、天然气凝液等多种常见油气介质，不会因介质长期冲刷出现过快腐蚀影响使用寿命。从安装边界来看，该装置整体为立式狭长结构，安装时需保证主体处于垂直状态，否则会出现液位显示偏差，安装位置需预留足够的正面观测空间，方便现场巡检人员直接读取液位数值，同时要避开管线振动较大的区域，避免长期振动导致法兰密封面泄漏、部件连接松动。

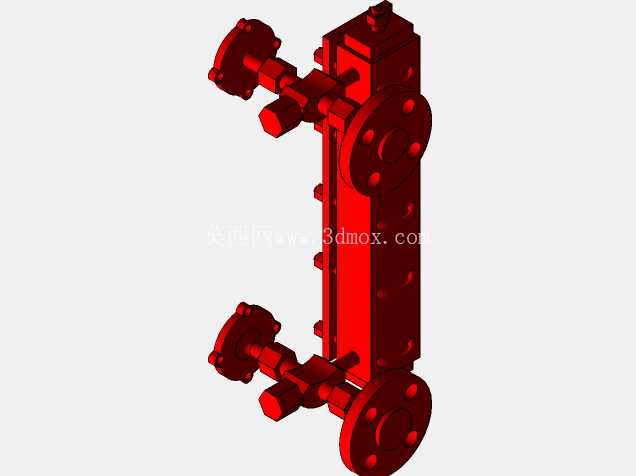

　　在建模过程中，完整还原了法兰的螺栓孔分布、阀组的操作手柄结构、主体腔体的连接螺栓排布，所有配合面的尺寸均按照实际安装公差要求做了对应处理，能够直接用于装置的安装布局模拟、管线碰撞检查，也可作为工艺区数字化建模的通用部件库元素使用，帮助设计人员在方案阶段就完成安装空间的校验，避免现场施工时出现尺寸不匹配、安装空间不足的问题。不同于普通民用液位观测装置，该结构的设计充分考虑了工业现场的维护需求，所有易损密封件的位置都预留了足够的操作空间，日常维护时无需拆卸整个装置即可完成密封件更换，阀组的操作手柄朝向可根据现场安装位置做适应性调整，适配不同方向的操作空间需求，在狭窄的管廊区域、罐区侧部都能顺利完成安装与操作。
