轨道车辆走行部火车轮结构设计

　　作为轨道车辆走行系统的核心承载部件，火车轮的设计直接决定了车辆运行的平稳性、承载能力与服役寿命，本次设计的轮体结构完全适配干线货运、客运轨道车辆的走行部装配需求，可覆盖常规轨距线路的轮对匹配要求。从实际应用场景来看，该轮体需要同时承受车辆垂向静载荷、动态冲击载荷、曲线通过时的横向导向力，以及制动过程中产生的热载荷，因此在结构设计阶段，首先对轮体各部位的受力路径做了完整梳理：轮缘部分承担曲线通过时的导向限位作用，避免轮对脱轨，其轮廓高度与厚度参数经过反复校核，既保证足够的耐磨余量，又不会因轮缘过厚增加轮轨接触的横向冲击；踏面采用匹配标准钢轨廓形的锥度设计，直线运行时可自动对中轮对，减少轮缘与钢轨的非正常接触磨耗，曲线通过时能利用锥度差实现差速转动，降低轮轨滑动摩擦带来的损耗。

　　设计过程中，轮辐部分采用了辐板式结构而非传统直辐条形式，这种结构可以在保证整体强度的前提下有效降低轮体自重，同时辐板的曲面过渡经过应力仿真优化，在轮座与轮毂连接位置、轮辐与轮辋过渡位置均设置了大圆角过渡，避免应力集中导致的疲劳裂纹萌生，这也是轨道车辆轮体设计中控制疲劳失效风险的核心要点。轮毂部分的内孔尺寸与轮轴的过盈配合量经过严格计算，既保证压装后足够的连接扭矩传递能力，避免运行过程中轮轴相对滑移，又不会因过盈量过大导致轮毂内孔产生装配应力，长期运行下出现开裂风险。

　　从安装边界来看，该轮体的轮毂端面预留了标准的制动盘安装接口位置，可适配轴盘式或轮盘式制动结构的装配需求，轮辋的宽度尺寸完全匹配标准60kg/m钢轨的接触宽度要求，轮背内侧距严格符合轨距匹配的公差范围，装配时无需额外加工即可直接与同规格轮轴压装组成轮对，适配现有轨道车辆的转向架装配空间，不会与轴箱、制动单元等周边部件产生运动干涉。在功能特性层面，轮体的整体结构经过动平衡校核设计，轮辐上预留了平衡块安装位置，可在轮对组装完成后根据动平衡测试结果加装平衡块，保证车辆高速运行时不会出现轮对异常振动，降低轴箱轴承的冲击载荷，延长走行部整体部件的服役周期。

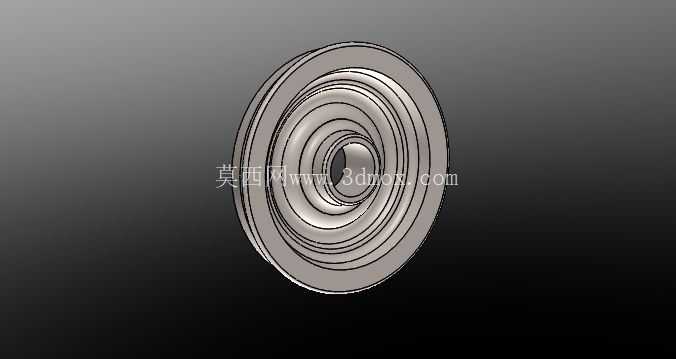

　　实际建模过程中，对轮体各部位的尺寸公差做了对应标注：轮毂内孔的圆柱度公差、轮辋踏面的轮廓度公差、轮缘的位置度公差均满足轨道交通行业的相关制造标准，可直接用于后续的铸造、机加工工艺编制，加工时可通过数控车床一次装夹完成踏面、轮缘、轮毂内孔的精加工，保证各部位的同轴度要求，减少装夹误差带来的形位公差超差问题。针对运行过程中踏面易出现磨耗的问题，轮辋部分预留了足够的镟修余量，在服役周期内可通过多次镟修恢复踏面廓形，无需提前更换轮体，有效降低全生命周期的维护成本。轮体的材料选型匹配常规的CL60车轮钢材料参数，建模时的结构强度仿真完全基于该材料的力学性能设置，验证结果显示在额定载荷、最大冲击载荷、制动热载荷耦合作用下，轮体各部位的应力均低于材料的许用应力值，安全系数满足轨道车辆的运行安全要求。
