这款液压缸采用单杆双作用结构设计,缸筒外径100mm,额定行程600mm,杆端配置U型叉耳连接结构,可直接配套销轴实现与负载端的铰接安装,适配多数需要直线往复驱动的重载作业场景。在工程设备应用中,这类油缸常被用于举升类工装、舞台表演重载升降装置、工程车辆的支撑支腿、小型起重设备的伸缩臂驱动单元,也可配套在非标自动化生产线的重载推移工位,相比气缸具备更高的输出力,在同等安装空间下可承载数倍于气动执行件的负载,且运行速度可通过液压阀组实现无级调节,启停缓冲特性更优,不会出现气动驱动常见的爬行、冲击问题。

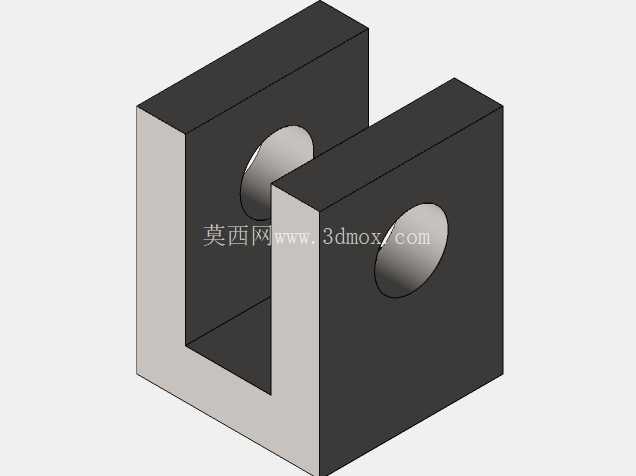

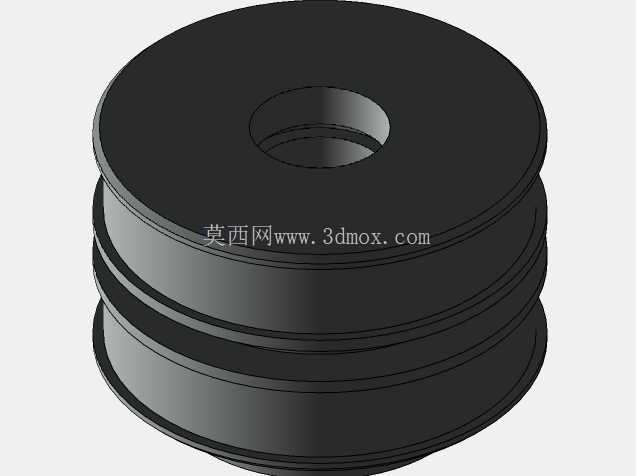

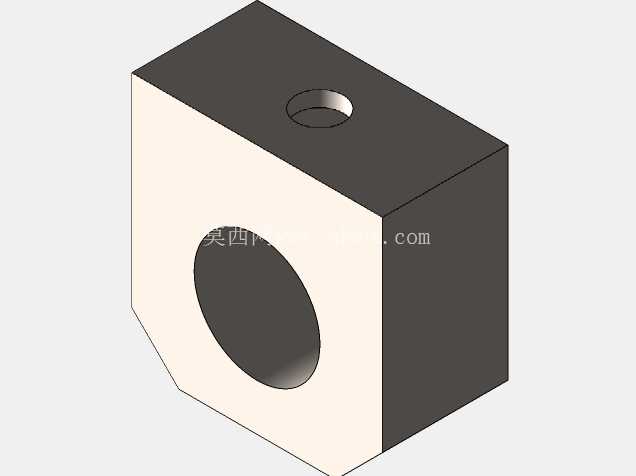

从结构设计逻辑来看,缸体采用无缝钢管精加工而成,内壁做珩磨处理保证表面粗糙度与圆度公差,降低活塞密封件的磨损速率,延长油缸整体使用寿命;活塞部位配置格莱圈加O型圈的组合密封结构,既保证高低压工况下的密封可靠性,又能减少活塞往复运动的摩擦阻力;杆端的叉耳与活塞杆采用一体式加工后调质处理,避免焊接结构带来的应力集中问题,叉耳的销孔做了倒角处理,方便现场安装时销轴的穿入,同时销孔内可配套铜套减少铰接部位的转动磨损。

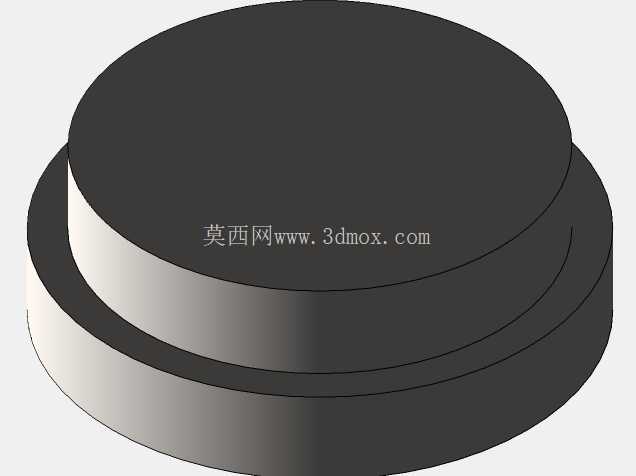

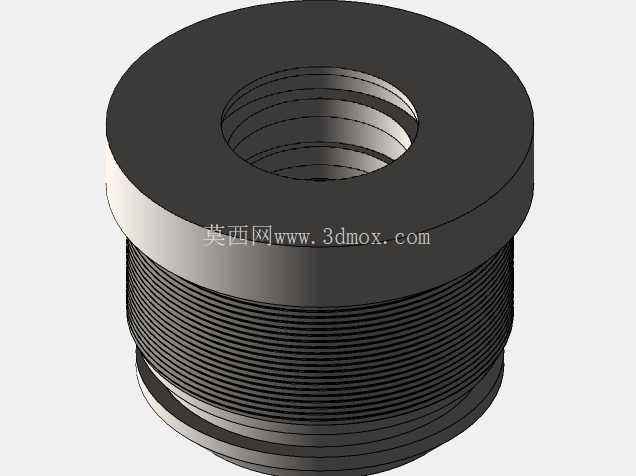

安装边界方面,油缸完全缩回时的总长度可根据行程与端盖厚度核算,伸出时总长度为缩回长度加600mm行程,缸体外壁预留了两个油口接口,分别对应无杆腔与有杆腔的进出油,油口采用标准公制螺纹,可直接配套常规液压管路接头,无需额外做转接处理;缸筒尾部同样可根据安装需求选配法兰、铰轴或者耳环连接,本次展示的结构为杆端叉耳、缸筒平尾的形式,可适配尾部固定安装的使用场景。在实际选型应用中,需要结合系统工作压力核算油缸的理论输出力,100mm缸径在16MPa系统压力下无杆腔理论推力可达到12吨以上,完全覆盖重载举升、推移的工况需求,设计时在活塞两端都预留了缓冲间隙,当活塞运行到行程端点时,可通过缓冲结构降低端盖受到的冲击,避免长期冲击导致的端盖连接松动、密封件损坏问题。
油缸的外表面做了发黑防锈处理,可适应常规车间、户外施工的非强腐蚀工况,如果应用在潮湿、有腐蚀介质的场景,还可更换为不锈钢缸筒或者镀镍处理的活塞杆,进一步提升环境适应性。这类油缸的三维建模过程中,需要重点保证缸筒与活塞杆的同轴度公差,密封槽的尺寸公差需要严格对应密封件的样本要求,过大会导致密封泄漏,过小则会增大摩擦阻力导致密封件过早磨损;叉耳部位的销孔同轴度、孔与杆体的垂直度也需要重点管控,否则安装后会出现活塞杆别劲、运行卡滞的问题,严重时甚至会导致活塞杆弯曲变形。在配套液压系统时,需要在油缸油口附近叠加安装液压锁,保证停机状态下油缸不会因为负载自重出现下滑,对于举升类工况还需要在回路中加装节流阀调节运行速度,同时配置溢流阀限制系统最高压力,避免过载导致油缸结构损坏。
