内燃机气缸盖用闭合阀固定螺旋弹簧

　　在内燃机的配气机构运行逻辑里，这类螺旋弹簧的核心作用是保证闭合阀在凸轮轴驱动的往复运动中，能够及时回位并保持密封贴合，避免气门出现落座延迟、飞脱或者密封不严的问题，直接关系到内燃机的充气效率、燃烧稳定性与运行可靠性。从实际装车场景来看，这类弹簧安装在气缸盖的气门弹簧座与气缸盖本体的弹簧承孔之间，上下两端分别抵靠弹簧座与承孔端面，工作过程中需要承受高频交变载荷，内燃机额定转速下每分钟的伸缩循环次数可达数千次，因此设计阶段首先要匹配对应机型的气门升程、凸轮型线与配气相位，避免出现弹簧并圈或者弹力不足导致的气门运动失控问题。

　　设计这类弹簧时，首先要确定的是弹簧的刚度与预紧力，预紧力需要克服气门机构往复运动件的惯性力，保证气门在关闭状态下不会因为气缸内的燃气压力反向推开，同时在气门开启过程中，弹簧的弹力变化要匹配凸轮的驱动载荷，不能出现弹力突变导致的机构冲击。弹簧的有效圈数、总圈数、线径与中径参数是互相耦合的，线径的选择要兼顾强度与重量，线径过大会增加弹簧本身的运动质量，反过来会加大配气机构的惯性载荷，线径过小则会导致疲劳强度不足，容易在高频循环下出现断裂失效；中径的尺寸需要匹配气缸盖上的弹簧安装沉孔直径，要预留足够的径向间隙，避免弹簧工作过程中出现径向蹭碰，同时还要避让周边的气门导管、喷油器或者火花塞安装位，避免出现装配干涉。

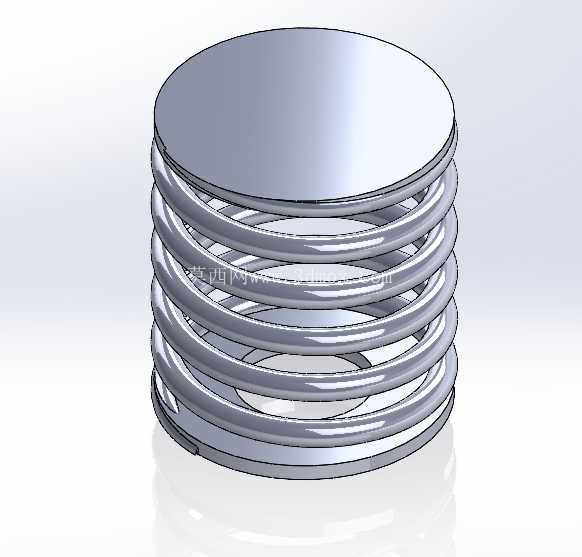

　　从外形结构来看，这类弹簧的两端都做了并圈磨平处理，磨平段的长度通常不小于一圈的3/4，端面的平面度与垂直度有严格要求，保证安装后弹簧的受力方向与气门杆的运动方向同轴，避免出现偏载导致的弹簧侧弯、异常磨损或者弹力不均。弹簧的自由高度、安装高度与最大工作压缩高度是三个核心的安装边界尺寸，安装高度对应气门关闭状态下的弹簧长度，此时的弹簧载荷为预紧载荷，最大工作压缩高度对应气门最大升程时的弹簧长度，此时的载荷为最大工作载荷，两个状态下的弹簧长度差要匹配气门的最大升程，同时要预留足够的压并余量，避免气门达到最大升程时弹簧出现并圈现象，防止刚性冲击损坏配气机构零件。

　　在实际的选型与建模过程中，需要注意弹簧的旋向选择，通常单气门弹簧的旋向没有强制要求，但如果是采用双气门弹簧的结构，内外弹簧的旋向必须相反，避免工作过程中两个弹簧的圈数互相卡嵌，同时也能均匀分散振动载荷，降低共振风险。弹簧的表面质量要求也很高，表面不能有裂纹、折叠、氧化皮等缺陷，通常会做喷丸处理来提升表面残余压应力，提高疲劳寿命，建模过程中要准确还原螺旋升角、端部磨平的结构特征，保证后续做装配仿真、运动学仿真时的结果准确性，避免因为模型简化导致的仿真偏差。这类弹簧除了在内燃机配气机构中使用，类似结构参数的螺旋弹簧也可以用在其他需要高频往复回位、轴向弹性支撑的阀门机构、往复运动机构中，只要匹配对应的刚度、行程与安装尺寸即可完成适配。
