螺旋风涡轮机曲面结构设计方案

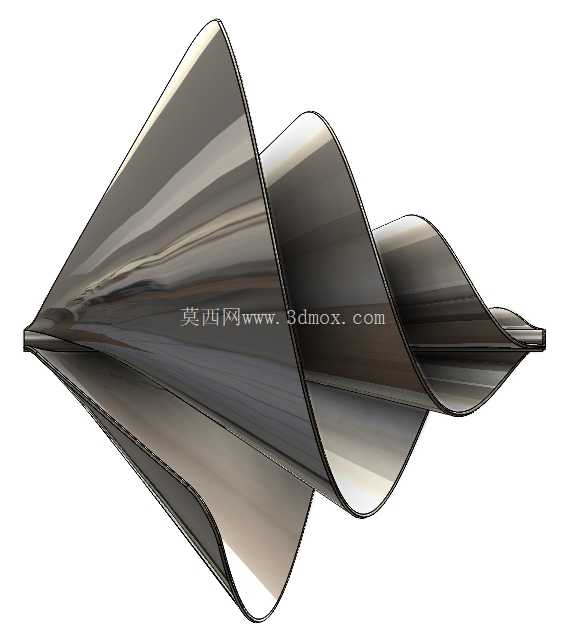

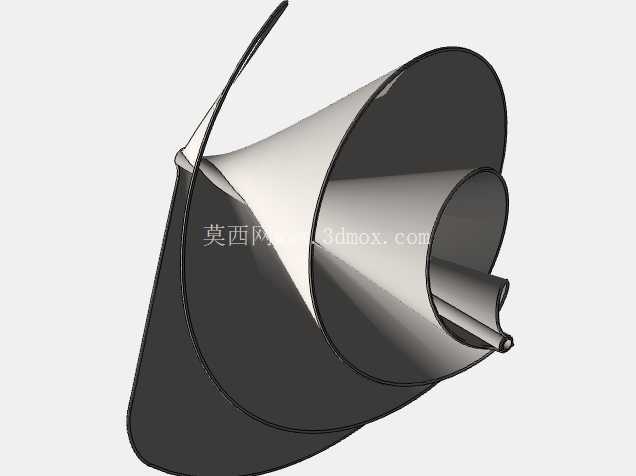

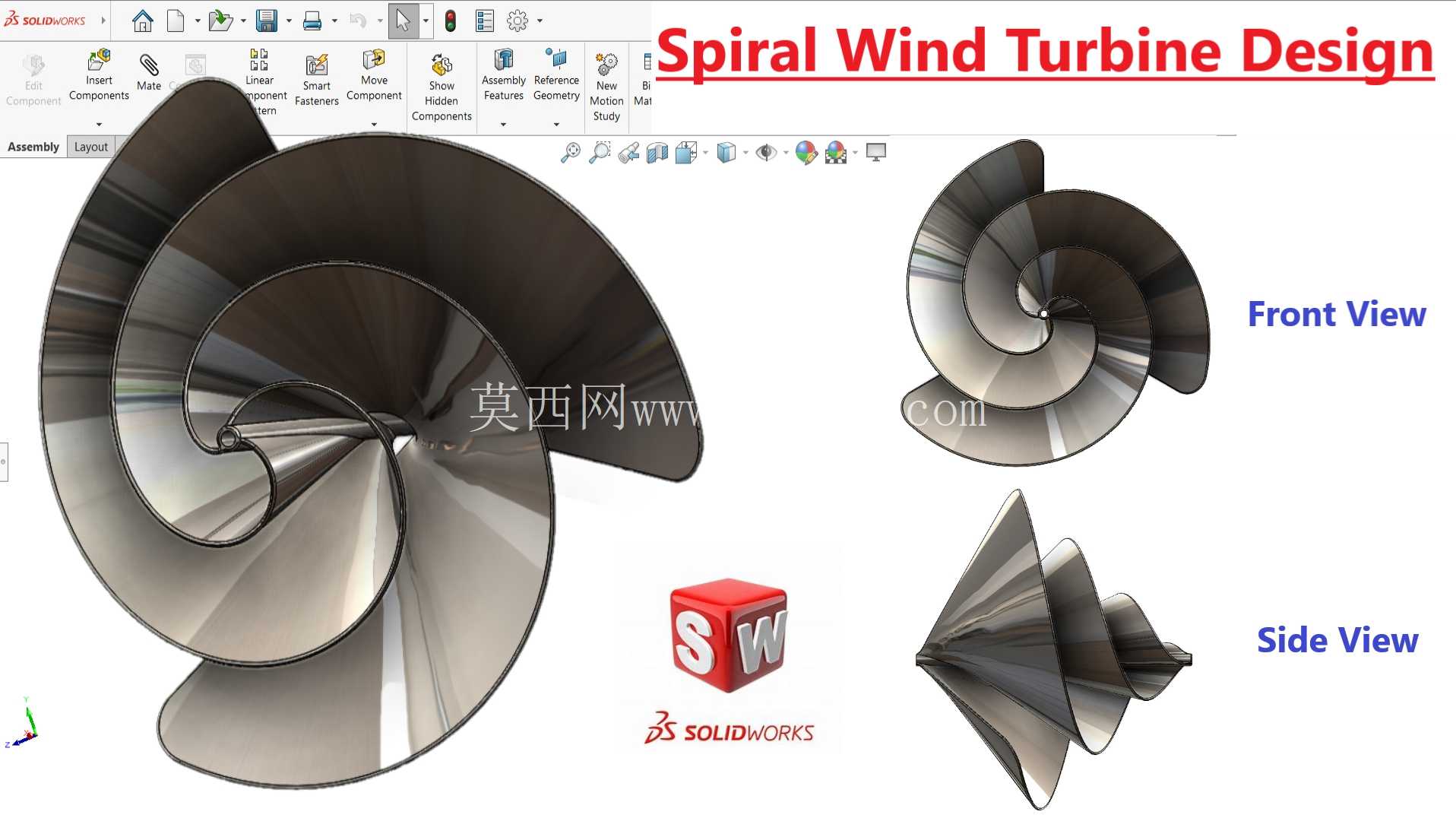

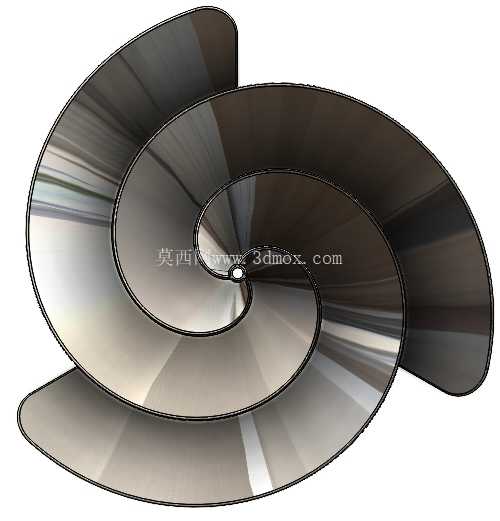

　　在分布式风能采集、工业余压回收、小型离网供电场景中，螺旋风涡轮机的曲面构型直接决定了流体能量的捕获效率，不同于传统水平轴风机的大翼展叶片设计，这类螺旋锥面结构的涡轮能够适配多方向来流，在紊流占比高的厂区通风口、建筑风道出口、山地零散风场区域都能稳定输出动能，不需要额外加装对风转向机构，整体安装占用的径向空间更小，适合嵌入现有管线或狭窄安装位完成能量回收。从结构设计逻辑来看，整个涡轮的核心是连续变曲率的螺旋叶片与中心锥面的一体化衔接，建模过程中需要优先保证叶片前缘的流体切入角度，沿着气流轴向推进的过程中，叶片的扭转角逐步过渡，让不同截面位置的来流都能顺着叶面完成动能传递，避免局部气流分离造成的能量损耗。中心锥面的收敛角度需要匹配叶片的螺旋升角，既不能因为锥度过大造成流道堵塞，也不能因为锥度过缓导致叶片根部的结构支撑不足，在实际工况中，叶片根部是应力集中的核心区域，曲面衔接处需要做连续的曲率过渡，避免直角棱边造成的应力突变，提升长期运行下的结构疲劳寿命。安装边界层面，这类螺旋涡轮的轴向尺寸需要匹配对接风道的内径，叶片外缘与风筒内壁的间隙控制在合理区间，间隙过大会造成气流旁通损失，间隙过小则会因为运行振动产生剐蹭风险，设计时需要预留足够的热胀冷缩余量，同时兼顾加工公差带来的尺寸偏差。

　　叶片的壁厚设计需要结合成型工艺调整，如果采用钣金旋压成型，壁厚需要保持均匀，曲面的最小曲率半径不能超过工艺加工极限，避免成型过程中出现板材拉裂；如果采用注塑或3D打印成型，则可以在叶片非工作面增设加强筋，在不显著增加重量的前提下提升叶片刚性，降低高速旋转下的形变抖动。流体性能匹配上，螺旋曲面的导程设计直接对应不同风速区间的最优效率点，低风速场景下可以适当增大导程，降低叶片的切入阻力，让微风状态下也能启动旋转；高风速余压回收场景则可以缩小导程，提升单圈旋转的能量捕获密度，匹配后端发电或动力输出组件的转速需求。

　　在固体域与流体域的耦合设计中，需要重点关注叶片表面的压力分布，通过调整叶片局部的曲面曲率，让叶面的压力梯度保持平缓，避免局部低压区造成的气动噪声，这对于建筑配套的风能回收装置尤为重要，能够降低设备运行对周边环境的噪声影响。中心轴的连接位置需要做同轴度基准设计，保证涡轮旋转时的动平衡精度，减少轴承端的径向载荷，延长支撑组件的使用寿命。整个结构没有复杂的分体装配部件，一体化的曲面设计减少了连接紧固件的使用，降低了长期运行中的松动故障风险，日常维护只需要定期清理叶片表面的积尘即可，不需要频繁拆解检修。

　　在工业余压回收场景中，这类涡轮可以安装在排风管道的出口位置，将原本直接排放的带压气流动能转化为旋转机械能，驱动小型发电组件为周边的传感设备、照明装置供电，实现废弃能量的二次利用；在小型离网供电场景中，搭配导流罩使用的螺旋涡轮能够适应复杂的风向变化，在山顶、海岛等缺乏稳定电网覆盖的区域，为监测设备提供持续的电力供给；在通风系统配套场景中，涡轮的旋转可以辅助提升风道的排风效率，降低排风机的运行负载，间接实现系统节能。建模过程中需要反复校验曲面的光顺性，每一段螺旋线的控制点都要保持连续的曲率变化，避免出现局部的曲面凹陷或凸起，这些微小的型面缺陷都会在实际运行中扰乱流场，降低整体的能量转换效率，同时还可能诱发异常振动，影响设备的运行稳定性。
