1500kg/h产能燃煤燃烧器成套生产装置

　　这套燃煤燃烧装置的三维建模，完全围绕中小型热能供应场景的实际落地需求搭建，适配粮食烘干、沥青拌合、小型工业蒸汽供应、建材养护等多个需要稳定中高温热源的生产场景，整套装置按1500kg/h的燃煤处理能力做参数匹配，同时预留了1000kg/h、2500kg/h两个相邻产能档位的结构调整接口，方便设计人员根据项目实际热负荷做快速改型。

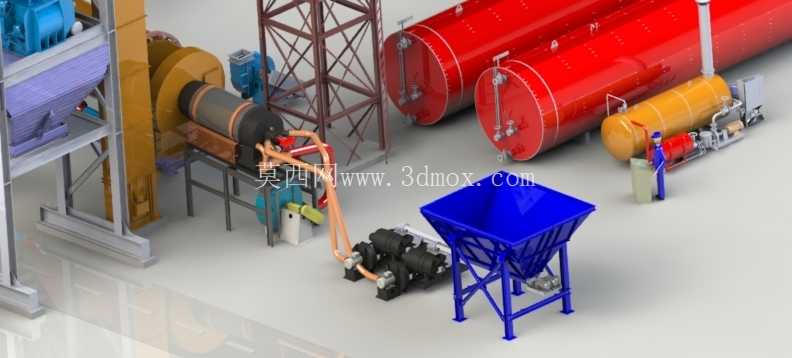

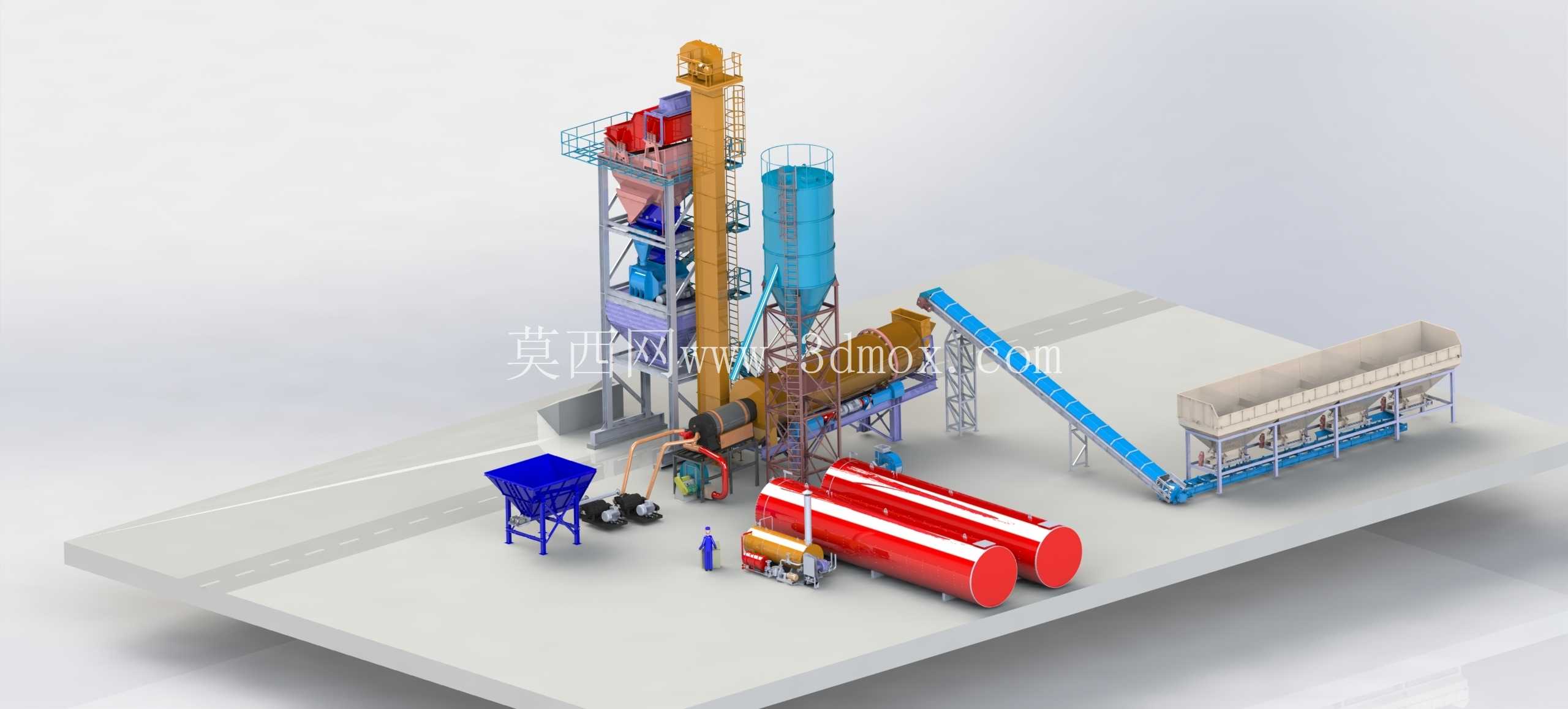

　　从整体布局来看，整套装置采用模块化分区设计，最左侧的受料斗为原煤进料端，采用倒锥台结构，斗壁倾角设置为62度，避免含水量12%以内的粉煤、块煤混合物料出现架桥堵料问题，受料斗下方配套螺旋给料机构，给料转速通过变频调节匹配燃烧负荷，给料端与燃烧炉膛的连接位置设置了双层密封挡料结构，防止炉膛正压回火引发安全隐患。紧邻给料机构的核心燃烧段采用卧式回转炉排结构，炉排下方设置独立风室，一次风从炉排底部均匀送入，保证煤层充分燃尽，炉膛出口位置设置二次风补氧喷嘴，切向布置的喷嘴可在炉膛内形成旋流，延长烟气停留时间，降低飞灰含碳量。

　　燃烧段旁侧设置的两个卧式红色罐体为余热利用与储热单元，靠前的罐体为蒸汽发生装置，炉膛排出的高温烟气依次冲刷锅筒内的对流管束，将软化水加热为饱和蒸汽，蒸汽出口设置在罐体顶部，配套汽水分离结构，保证输出蒸汽干度达到97%以上，满足生产用汽要求；靠后的罐体为热风储热腔，可将换热后的高温热风引出，对接后端的烘干设备，实现热能梯级利用，减少排烟热损失。

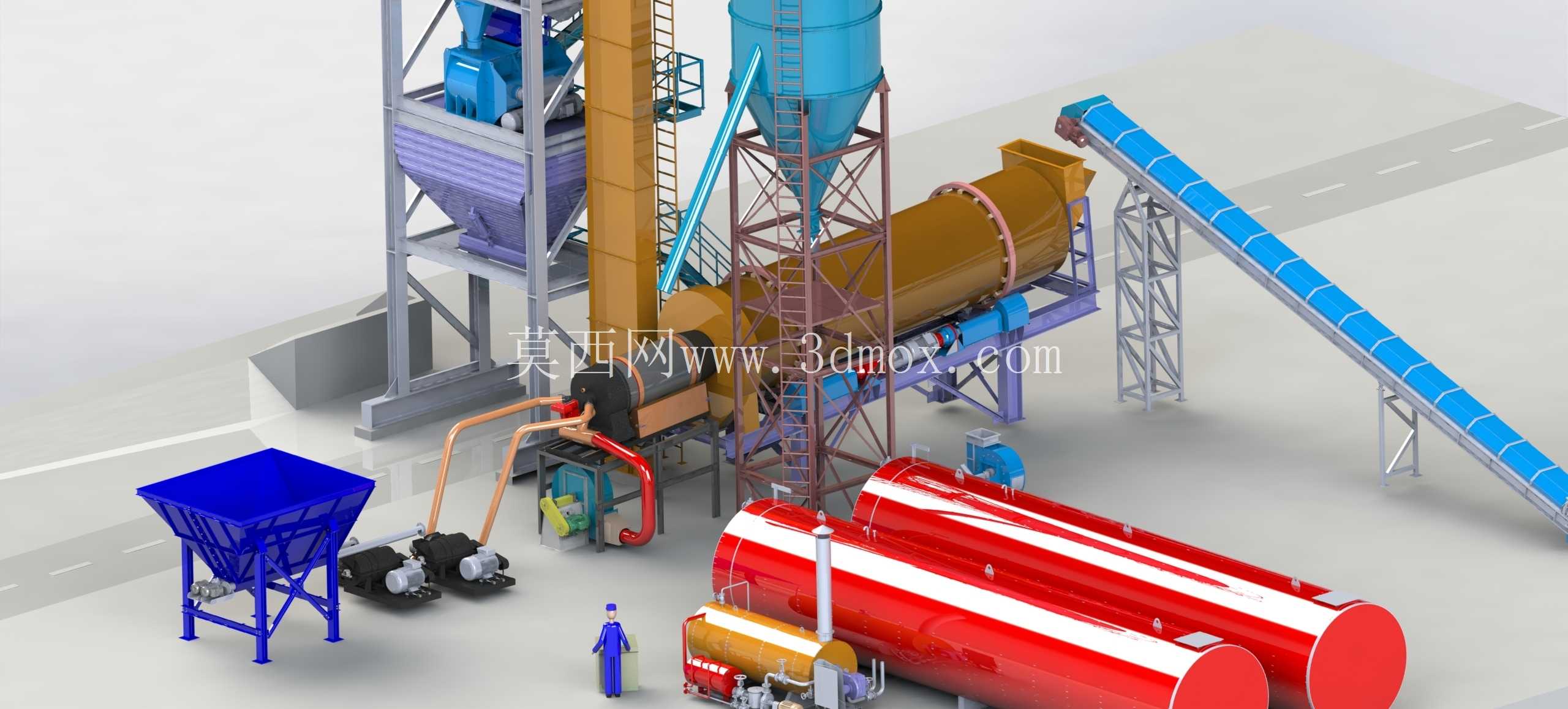

　　装置后侧的蓝色立式储料仓为原煤缓存仓，单仓有效容积可满足4小时连续生产的原煤储量，仓顶设置布袋除尘接口，避免上料过程中粉尘外溢，储料仓通过垂直斗式提升机与地面受料端连接，提升机采用深料斗结构，适配块度不超过50mm的原煤输送，提升机旁侧设置的检修爬梯与顶部操作平台，完全符合工业设备操作的安全规范，平台护栏高度设置为1.2米，踏板采用防滑花纹板结构，预留了足够的设备检修操作空间。

　　从储料仓到后端生产工段的蓝色倾斜结构为皮带输送机，采用槽型托辊组，输送倾角设置为18度，避免原煤在输送过程中出现滚料滑落问题，输送机尾部设置张紧机构，可根据皮带磨损情况调整张紧度，头部设置清扫器，减少皮带粘料带来的物料损耗。输送机末端对接的长条形槽体结构为物料烘干或沥青拌合的终端处理单元，槽体内设置刮板输送结构，可将待处理物料从进料端匀速输送到出料端，过程中与燃烧装置提供的热风或高温烟气充分接触，完成物料的加热、烘干或拌合工序。

　　整套装置的安装边界做了充分的预留，整体设备的最大外轮廓尺寸在建模时按实际安装需求做了干涉检查，设备底部的安装支座统一采用预埋螺栓连接结构，支座间距匹配常规工业厂房的设备基础布局，各模块之间的连接管道、电缆桥架都预留了安装操作空间，避免现场安装时出现管线碰撞问题。建模过程中对设备的操作维护空间做了重点校验，比如燃烧炉的排渣口位置预留了1.5米的清渣操作空间，储料仓的料位计安装位置、各电机的检修位置都预留了足够的拆装空间，不需要额外拆解周边结构即可完成易损件的更换维护。

　　从设计思路上，这套装置没有追求过高的自动化冗余配置，而是以稳定可靠、维护简便为核心原则，所有易损件都采用行业通用标准件，比如炉排片、托辊、轴承座都选用市面通用型号，降低设备后期的运维配件成本，各功能模块之间采用法兰快装连接，方便根据不同项目的场地条件调整模块布局，比如在场地狭长的场景下，可将储料仓与烘干段的位置做平行调整，不需要改动核心结构即可适配场地尺寸。针对燃煤燃烧的环保要求，建模时在炉膛出口预留了脱硫除尘设备的对接接口，接口尺寸匹配常规1吨级燃煤配套的环保设备参数，方便后期环保升级时直接对接，不需要对主设备做大规模改造。
