两级传动12比减速箱结构设计方案

项目分类:减速机 发布时间:2025-02-16 ID:930510
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案
  • 两级传动12比减速箱结构设计方案

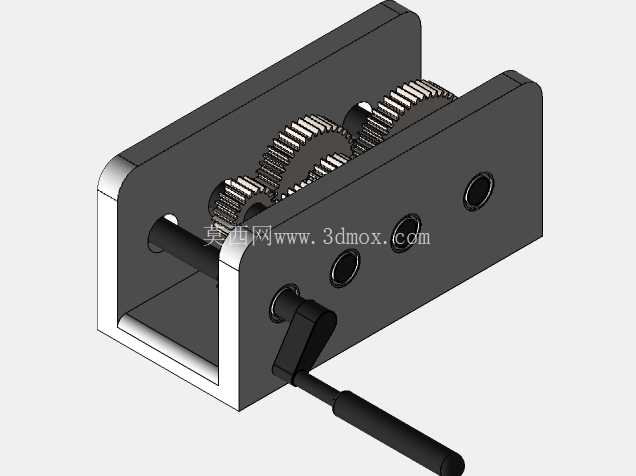

  这款12传动比的减速箱采用两级直齿圆柱齿轮传动布局,在小型动力传输场景中应用十分广泛,常见于小型自动化输送线的动力端、桌面级实验设备的转速调节单元、小型电动执行机构的动力输出模块,也可配套在小型教具、DIY动力装置中实现高转速低扭矩输入到低转速高扭矩输出的转换,适配小功率直流、步进动力源的转速匹配需求。从实际使用场景来看,这类小减速比的两级减速箱不需要额外设置复杂的润滑回路,依靠脂润滑即可满足长期运行需求,安装时不需要预留过大的维护空间,很适合集成在空间紧凑的小型设备内部,比如桌面型分拣机构的驱动端、小型物料抬升机构的动力模块,或是教学演示用的传动实验台架,能稳定传递额定范围内的扭矩,不会出现单级减速带来的齿轮径向受力过大、箱体易变形的问题。

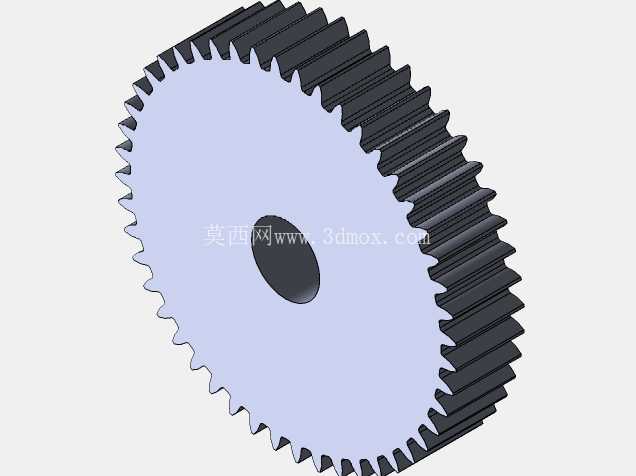

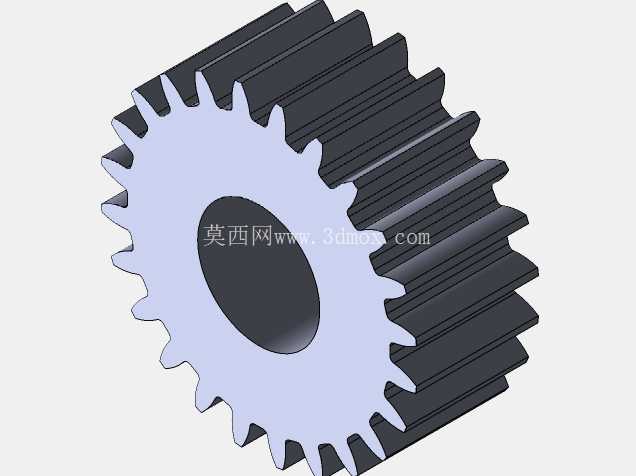

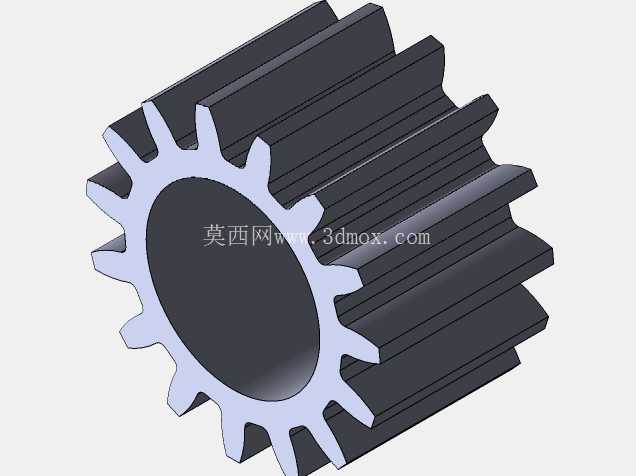

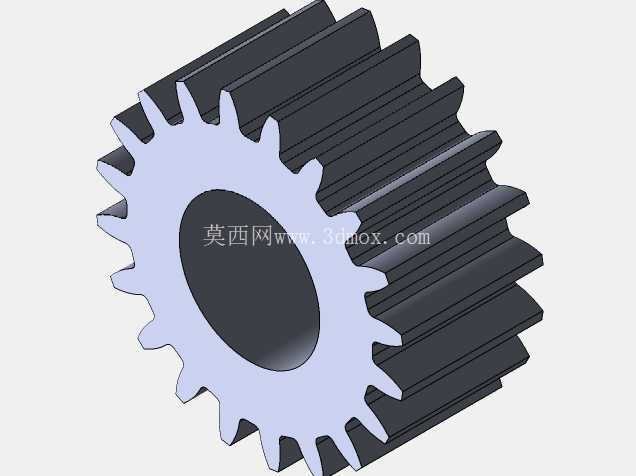

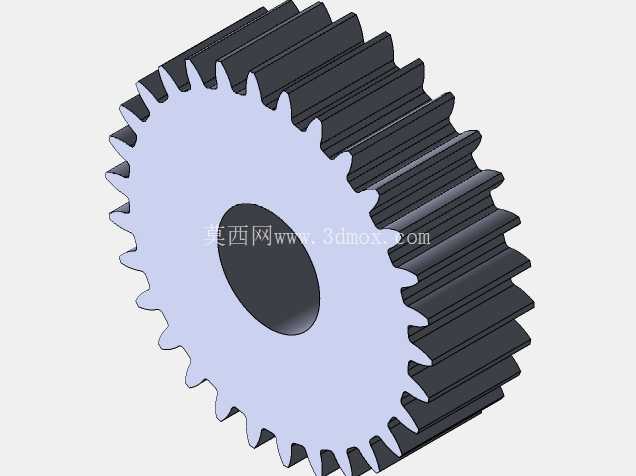

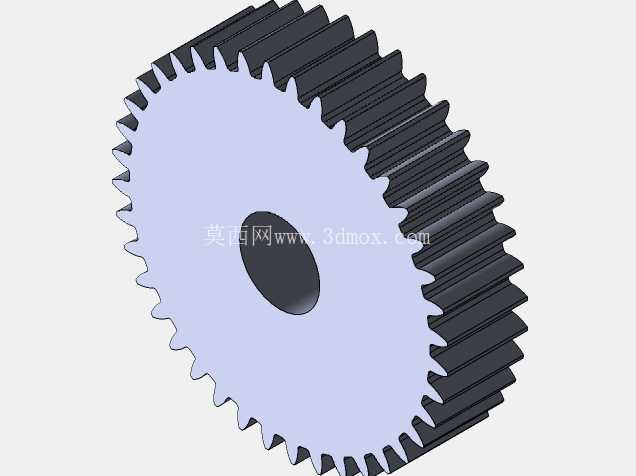

  设计思路上,两级传动的配比经过了扭矩分配优化,第一级采用45齿与15齿的齿轮啮合实现3倍减速,第二级采用20齿与40齿的齿轮啮合实现2倍减速,总传动比恰好为12,每一级的齿轮受力都控制在合理区间,不会出现某一级齿轮负载过大导致的齿面磨损过快问题;齿轮采用直齿刺齿结构,加工难度低,装配时不需要调整复杂的螺旋角对位,普通的滚齿、插齿设备即可完成加工,后期维护更换齿轮的成本也更低,齿形参数经过啮合校验,重合度满足平稳传动要求,运行时的传动噪音控制在小型设备可接受的范围内。

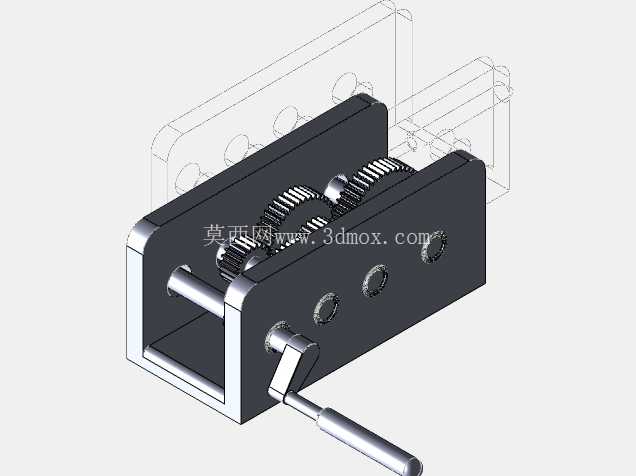

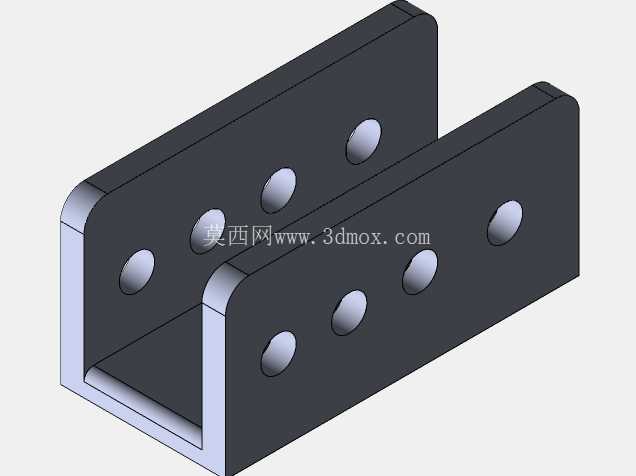

  箱体采用双侧板U型开放式结构,两块平行的安装侧板通过侧边的连接结构形成刚性整体,侧板上预留的三个通孔分别对应输入轴、中间传动轴、输出轴的安装位置,轴孔的同轴度公差按照IT7级精度设计,保证齿轮啮合时不会出现偏载、打齿的问题;侧板上额外预留的安装孔可用于将减速箱整体固定在设备安装基板上,也可用于外接端盖、密封件等附属结构,输入轴侧预留的走线空间可适配带引线的集成动力源,不需要额外改造箱体结构即可完成动力源的对接安装。

  从安装边界来看,箱体整体为规则的长方体类结构,没有外凸的不规则结构,安装时的占用空间可按照矩形轮廓预留,输入轴与输出轴的中心距经过精准核算,和外部传动机构对接时不需要额外设计转接法兰,轴端可直接配套联轴器、同步轮等传动零件;输出轴的伸出长度经过优化,既可以直接连接负载轮,也可以加装扭矩传感器等检测元件,不会出现轴长不足或过长导致的干涉问题。实际装配过程中,先将齿轮依次压装到对应轴上,再将轴组件穿入一侧侧板的轴孔,对齐另一侧侧板的轴孔后完成轴的轴向定位,最后锁紧侧板的连接紧固件即可完成主体装配,装配流程简单,不需要专用工装即可完成组装,适合小批量生产或是DIY场景下的制作。齿轮的齿面经过硬化处理,在额定负载下长期运行不会出现齿面点蚀、断齿等失效问题,轴类零件采用调质处理,具备足够的抗扭、抗弯强度,箱体侧板采用足够厚度的板材加工,受力时不会出现明显形变,保证齿轮啮合间隙始终处于合理范围,避免运行过程中出现卡滞、异响等问题。这类减速箱在选型时,可根据实际负载的扭矩需求匹配对应模数的齿轮,不需要改动整体箱体的安装尺寸,即可实现不同负载能力的衍生型号制作,通用性较强。
