紧凑型斜齿轮减速传动装置结构设计

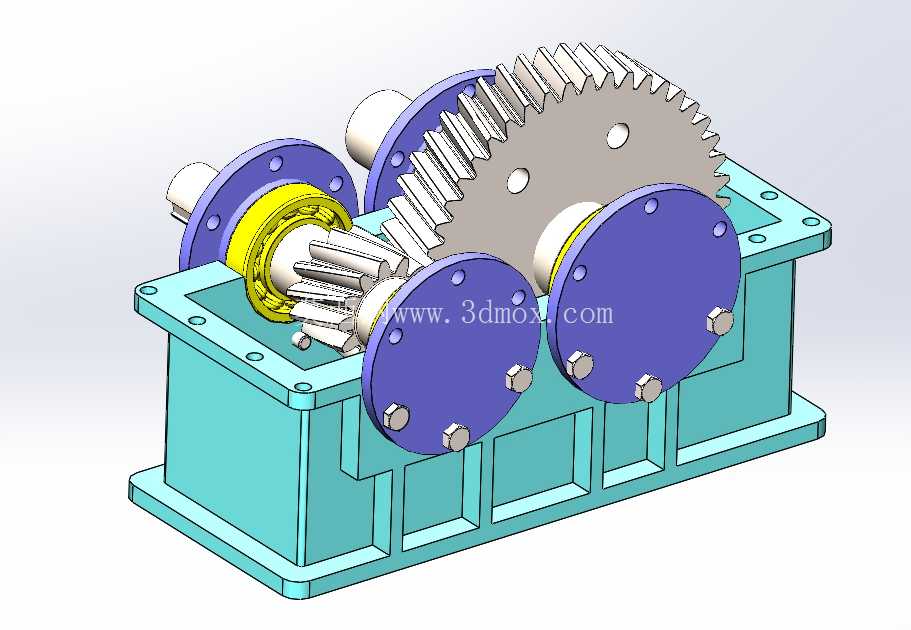

　　从结构布局来看，这款减速装置采用两级斜齿轮传动架构，输入轴端的小模数斜齿轮与中间轴上的大直径斜齿轮完成第一级减速，中间轴同轴布置的小直径斜齿轮再与输出轴端的大齿轮啮合完成第二级减速，整体传动比分配兼顾了单级齿轮的承载能力与整体箱体的尺寸控制，不会出现单级传动比过大导致的大齿轮直径超标、小齿轮根切风险提升的问题。箱体采用剖分式设计，上下箱体通过沿结合面均匀布置的螺栓完成紧固，轴承安装位直接在箱体镗孔成型，端盖通过螺栓固定在箱体侧壁，既可以对轴承外圈实现轴向定位，也能预留密封件安装槽，避免箱体内润滑脂泄漏同时阻挡外部粉尘进入啮合腔。这款斜齿轮减速传动结构，核心定位是小安装空间下的转速匹配与扭矩放大场景，在工业输送线、小型工程机械辅件驱动、乘用车附属动力单元这类对安装体积有严格限制的工况中适配性极强。不同于直齿轮减速结构，斜齿轮啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离啮合，不会出现直齿轮传动时整齿突然啮入啮出带来的冲击与噪音，这一特性让它在需要连续平稳运转、对作业环境噪音有管控要求的车间设备、车载动力单元中优势明显。

　　输入输出轴均采用伸出端设计，轴肩位置做了圆角过渡处理，降低应力集中风险，轴上齿轮与轴的配合采用过渡配合加平键周向定位，保证大扭矩传递过程中不会出现齿轮与轴的相对滑移。安装边界方面，箱体底部做了带加强筋的安装法兰面，法兰面上预留了四个对称布置的安装螺栓孔，安装时可以直接通过螺栓将整机固定在设备安装基座上，不需要额外制作转接支架；输入输出轴的轴伸长度、轴径尺寸都匹配常规工业驱动电机、负载端的连接标准，轴端预留了键槽，可以直接通过联轴器或者带轮与上下游部件连接，不需要对轴端做二次加工。

　　设计过程中对齿轮参数做了针对性优化，斜齿轮螺旋角选取在兼顾轴向力与啮合重合度的合理区间，既保证足够的啮合重合度来提升传动平稳性与承载能力，也不会因为螺旋角过大导致轴承承受的轴向载荷超标，配套选用的深沟球轴承可以同时承受径向载荷与适度轴向载荷，不需要额外加装推力轴承，进一步压缩了箱体的轴向尺寸。箱体内腔预留了足够的润滑脂存储空间，齿轮运转过程中可以通过带油方式将润滑脂带到啮合齿面与轴承位置，不需要额外加装复杂的稀油润滑循环系统，降低了整机的维护成本，也避免了稀油润滑可能出现的泄漏问题。

　　在实际选型适配时，这款减速结构可以匹配常规转速的驱动电机，将电机输出的高转速低扭矩动力转换为低转速高扭矩输出，适配输送辊道驱动、小型卷扬机构、自动化设备变位机构这类需要低转速大扭矩输出的工况，紧凑的箱体尺寸让它可以安装在设备内部的狭小空间内，不会过多占用设备的整体安装空间。齿轮的齿面做了硬化处理设计思路预留，实际加工时可以根据负载等级选择调质或者表面淬火工艺，匹配不同工况下的齿面接触强度与齿根弯曲强度要求，箱体采用铸铁材质的设计方向，既可以保证足够的结构刚性，承受齿轮啮合过程中产生的支反力，也具备不错的减震性能，降低整机运转过程中的振动传递。端盖与箱体结合面、轴伸端的密封结构都做了标准化设计，密封件可以直接选用市面通用的标准油封，后期维护更换时不需要定制非标配件，降低了设备全生命周期的维护成本。
