工业级单级圆柱齿轮减速装置结构

　　在各类工业传动场景中，动力源与执行端的转速扭矩匹配始终是结构设计的核心环节，这款减速装置的三维结构，正是针对常规中小功率传动场景做的落地化设计，可直接对接常规异步电机输出轴，为输送线辊筒、小型搅拌机构、轻工设备进给单元这类需要低转速大扭矩输出的执行端提供动力匹配。从实际使用场景来看，这类减速装置常被布置在设备机架的侧装工位，不需要额外做复杂的支撑基座，箱体本身的安装法兰面就可以直接贴合设备安装板做螺栓固定，能大幅减少现场安装的调整工作量。

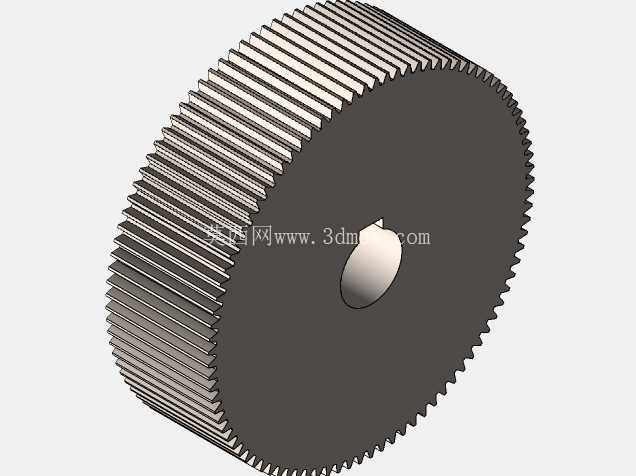

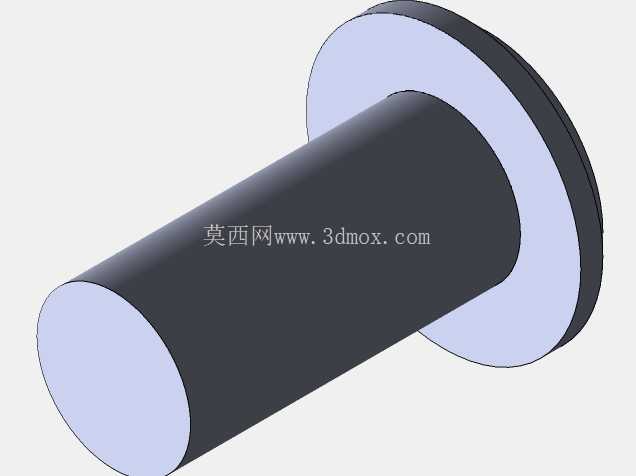

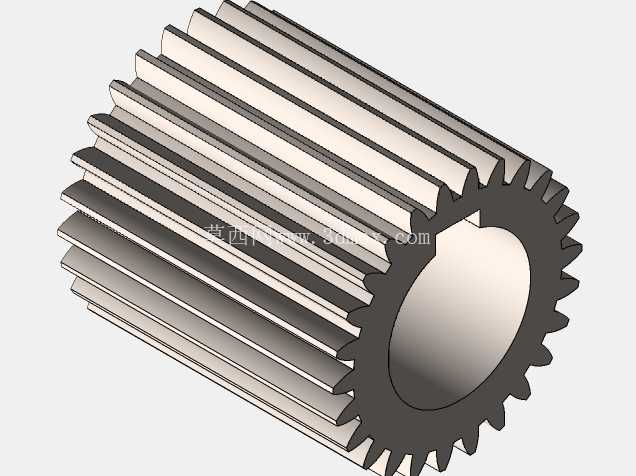

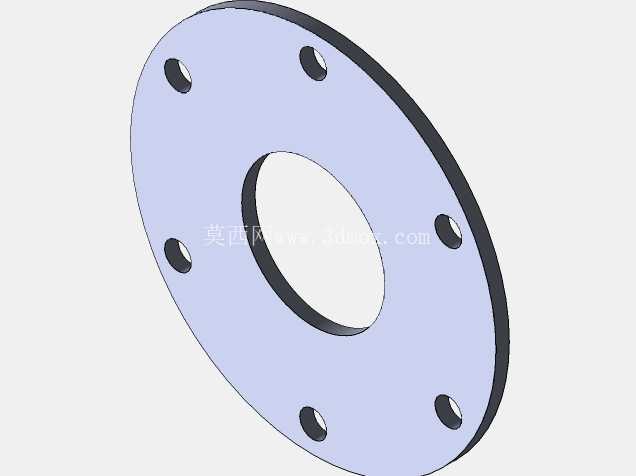

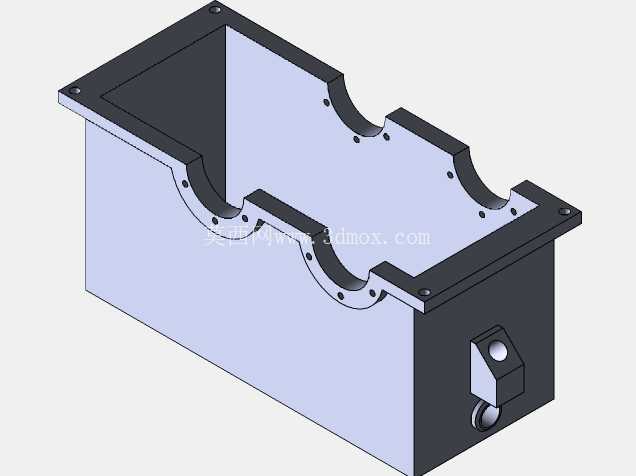

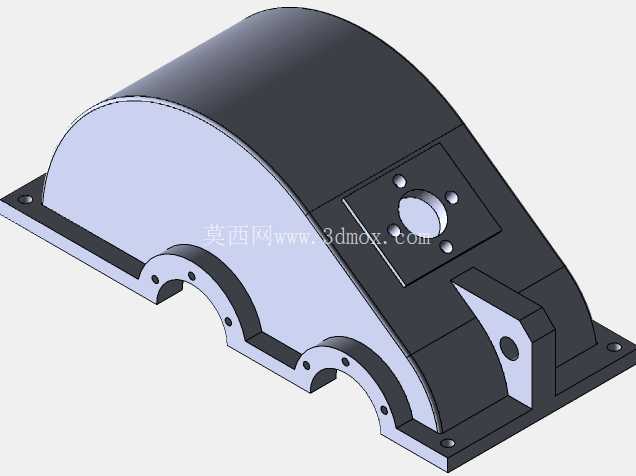

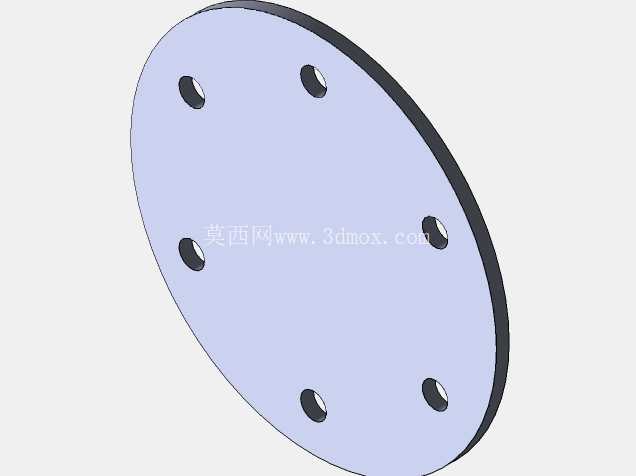

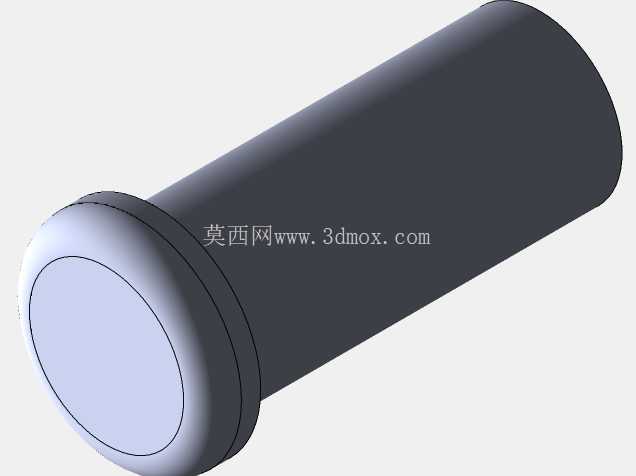

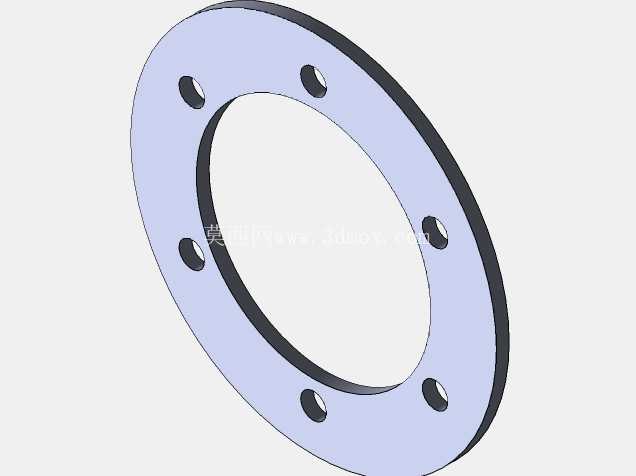

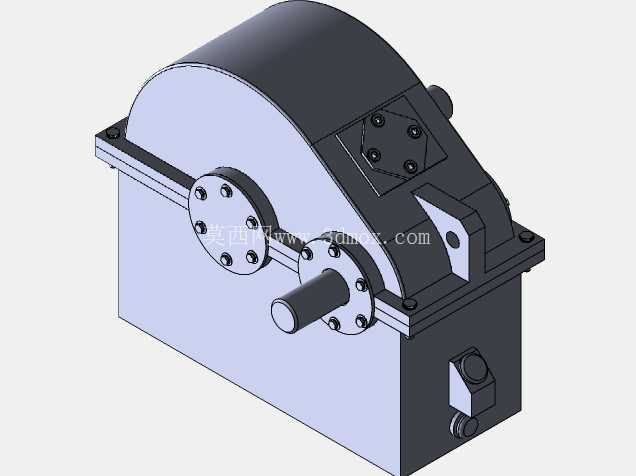

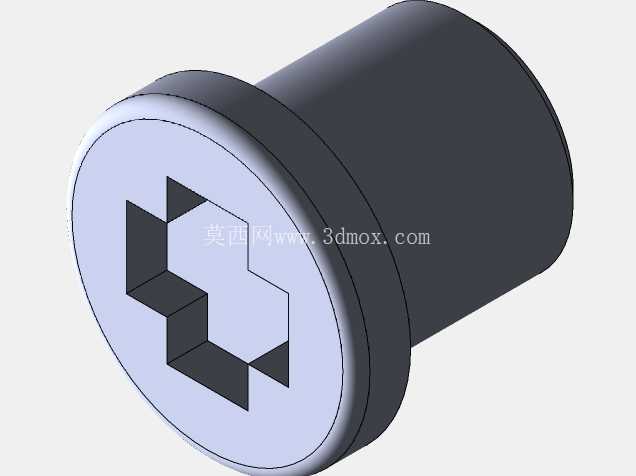

　　从功能特性上看，这款装置核心是通过箱体内的齿轮啮合副完成转速转换，输入轴对接高转速低扭矩的动力输出，经过齿轮副的齿数比匹配后，输出轴端可以获得降低后的转速与放大的扭矩，完全匹配执行端的负载需求。箱体采用上下剖分的结构设计，上箱盖为圆弧过渡的曲面造型，既可以避让内部大直径齿轮的旋转轮廓，减少箱体的无效空间占用，也能提升箱体的整体刚性，避免重载工况下箱体出现形变导致齿轮啮合错位。输入输出轴均采用法兰式凸缘结构伸出箱体，轴端的法兰盘既可以作为外接联轴器、带轮的定位基准，也能配合轴封结构阻挡箱体内润滑油泄漏，同时阻挡外部粉尘、切削液进入箱体内部破坏润滑环境。

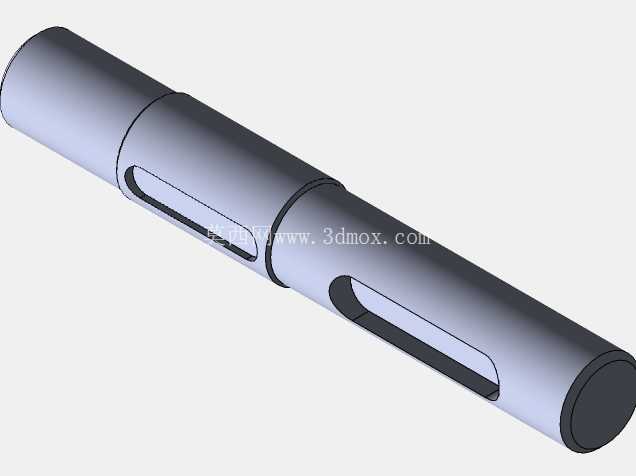

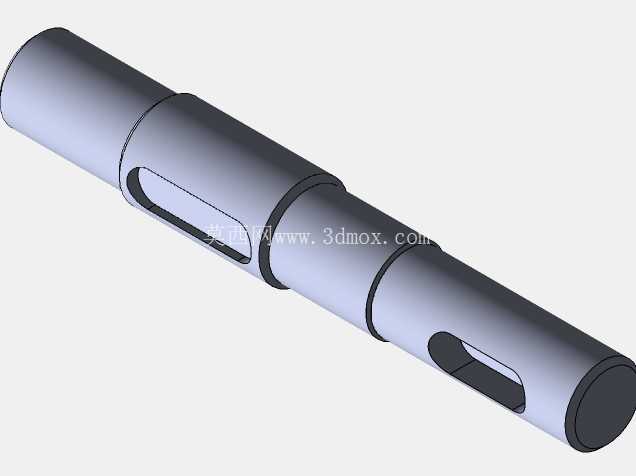

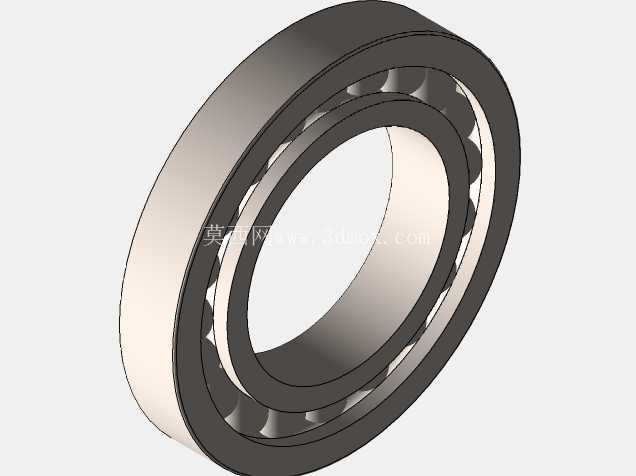

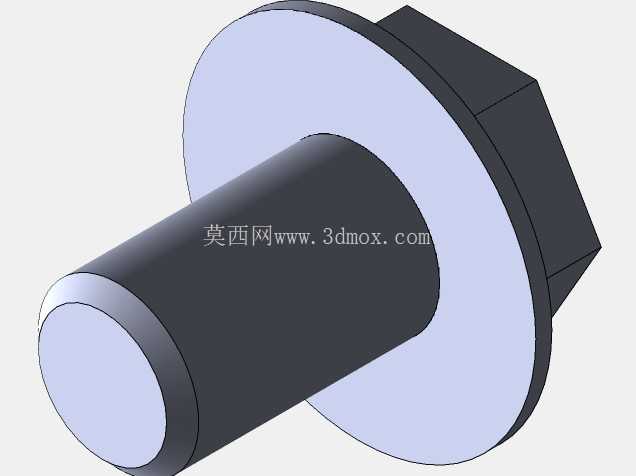

　　设计过程中，首先要确定的是传动比匹配，根据常规动力源1400转左右的额定输出转速，结合执行端常见的几十到上百转的转速需求，匹配对应齿数的啮合齿轮，同时要校核齿轮的接触强度与弯曲强度，确保在额定负载下不会出现齿面点蚀、断齿的失效问题。轴系设计阶段，要合理布置轴承的安装位置，让齿轮啮合点处于两个轴承的支撑跨距合理区间内，减少轴的挠曲变形量，保证齿轮啮合的接触精度。箱体的安装边界设计上，底部的安装平面做了铣平处理，预留的螺栓孔位置符合常规工业安装的孔距标准，输入轴与输出轴的中心高、轴伸长度都参考了通用工业标准，不需要额外做转接件就可以和市面上常规的电机、执行机构对接。箱体侧面预留的油位观察、油塞位置，也充分考虑了日常维护的操作空间，不需要拆解箱体就可以完成润滑油更换、油位检查的常规维护操作。

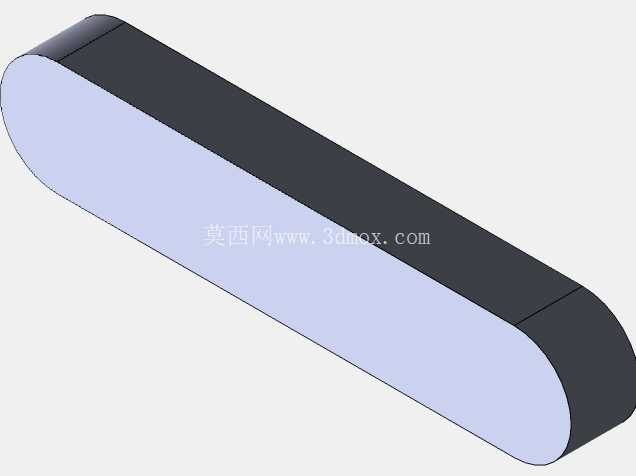

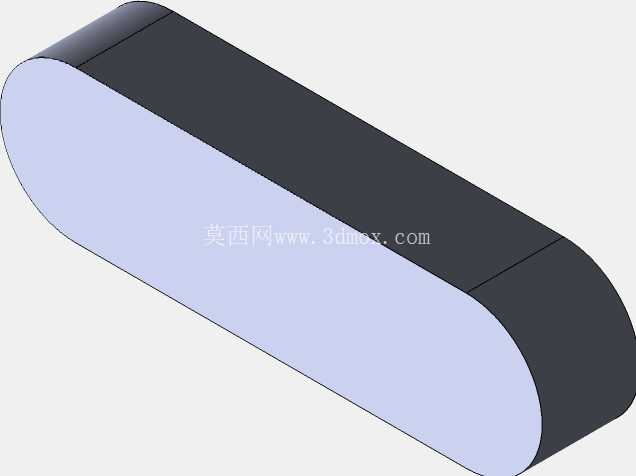

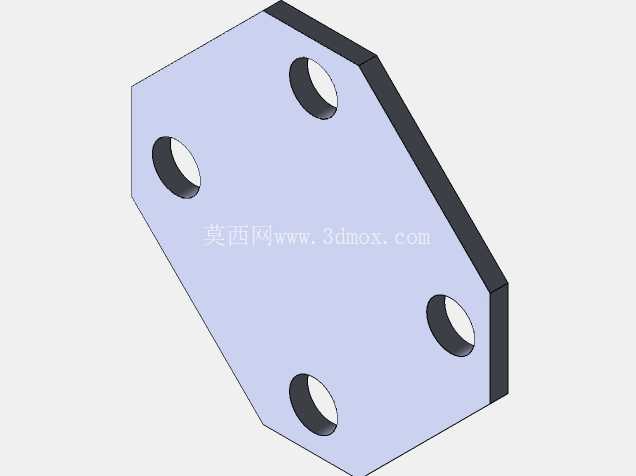

　　从安装尺寸边界来看，整个装置的外形轮廓没有突兀的外凸结构，所有连接螺栓都做了沉头处理，避免安装过程中与周边设备构件发生干涉。输入轴与输出轴呈平行布置，轴端的键槽尺寸符合国标通用标准，外接传动件时不需要额外做轴的二次加工。箱体的剖分面做了密封胶槽设计，装配时涂覆密封胶就可以保证箱体的密封性能，不会出现润滑油渗漏的问题。箱盖上预留的观察孔盖板，也方便装配时调整齿轮啮合间隙，后期检修时不需要完全拆解箱体就可以观察内部齿轮的磨损情况。在实际选型应用中，这类减速装置可以覆盖轻工制造、农产品加工、小型输送设备等多个领域的传动需求，结构简单可靠，维护成本低，对安装空间的要求也比较宽松，不需要复杂的配套辅助结构就可以完成部署。建模过程中，所有配合面都按照实际加工的公差要求做了间隙预留，轴与轴承、轴承与箱体座孔、齿轮与轴的配合公差都符合机械设计手册的对应要求，虚拟装配过程中没有出现干涉问题，完全可以直接用于后续的工程图导出、生产加工参考，也可以作为设备整体设计时的选型占位模型，提前校核设备整体的安装空间布局，避免后期设计出现尺寸干涉问题。
