小型离网垂直轴风力发电涡轮结构设计

　　这款小型风力涡轮的设计定位偏向分布式离网供电场景，可适配偏远山区散户供电、海岛监测站点供电、户外通讯基站补能、牧区小型家用供电等无法稳定接入公用电网的应用场景，也可作为风光互补路灯系统的核心发电单元，适配低风速区域的风能捕获需求，相比大型并网风电机组，其安装门槛更低，不需要复杂的场站审批与大型吊装设备，单台设备即可独立完成电能输出，搭配储能电池组即可构成完整的独立供电回路。

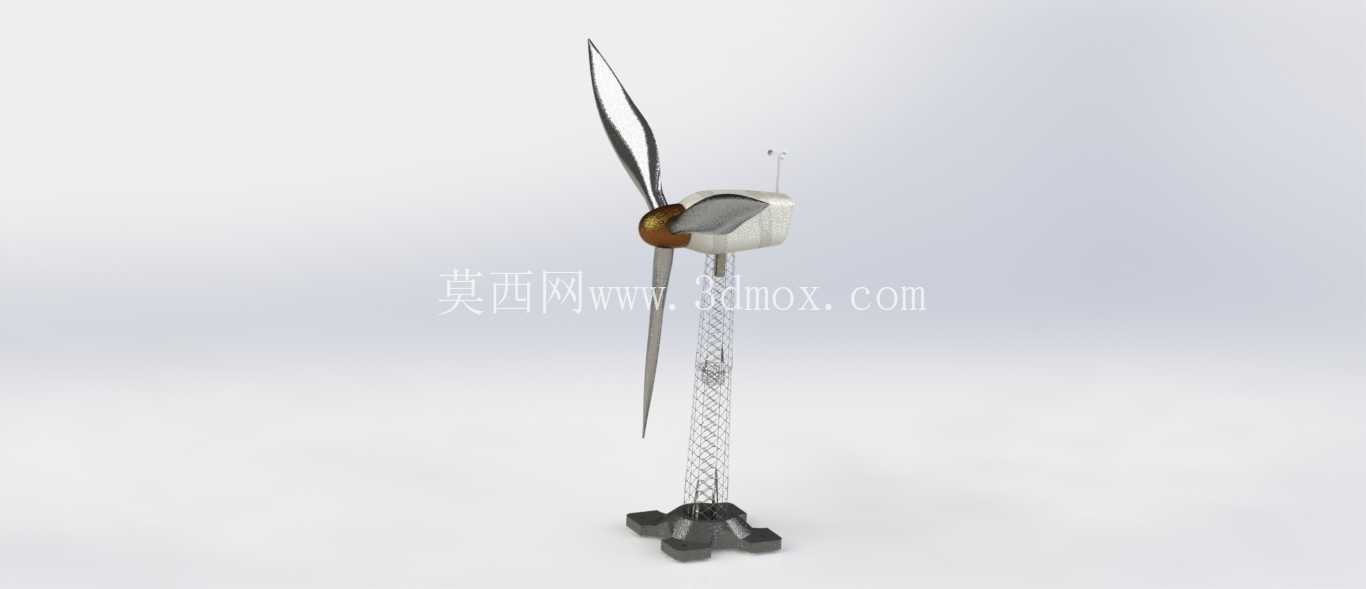

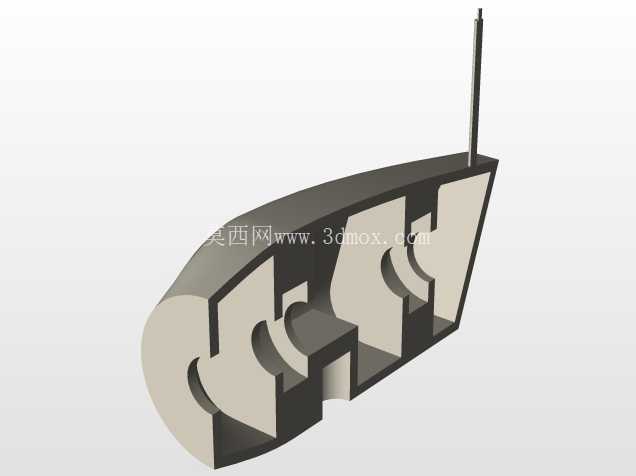

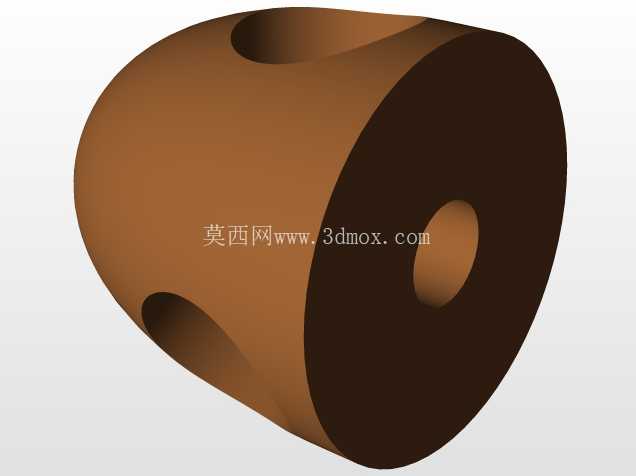

　　从结构设计逻辑来看，整机采用三段式模块化拆分思路，分别为叶片捕风段、机舱传动段、塔筒支撑段与底部固定基座，各段之间采用标准法兰接口连接，既方便生产阶段的分部件加工，也能降低后期运维的部件更换难度。叶片部分采用高升阻比的翼型截面设计，叶尖做了切尖处理，降低高转速下的叶尖涡流损耗，叶片与轮毂的连接角度预设了12度的安装攻角，适配3-20m/s的常见地面风速区间，在风速超过25m/s的极端大风工况下，叶片可通过预设的阻尼结构实现被动偏航卸力，避免转速过快导致的结构过载。机舱部分整合了传动转轴、发电模组与整流稳压单元，外壳采用流线型弧面设计，降低迎风面的风阻系数，机舱尾部设置了小型尾舵结构，可在风向变化时自动调整机舱朝向，保证叶片始终处于迎风捕风的最优角度，不需要额外加装电控偏航系统，进一步降低整机的结构复杂度与故障概率。

　　塔筒部分采用镂空桁架式结构设计，相比同高度的实心圆柱塔筒，桁架结构的风阻系数降低40%以上，同时材料用量减少35%，结构自重更轻，桁架杆件采用标准化等边角钢拼接，连接节点采用螺栓紧固，不需要现场焊接作业，普通施工人员借助简单工具即可完成塔筒组装。塔筒高度设计为6米，既可以避开地面近地高度的风切变紊流区，保证叶片位置的风速稳定性，也不会因为高度过高导致安装难度大幅提升，塔筒底部的固定基座采用十字分体式配重结构，不需要浇筑混凝土基础，仅通过配重块的自重即可实现整机固定，适配临时供电场景的快速转场需求，基座的四个支脚预留了地脚螺栓安装孔，在长期固定使用的场景下，也可以通过膨胀螺栓与混凝土地面锚固，提升极端大风下的结构稳定性。

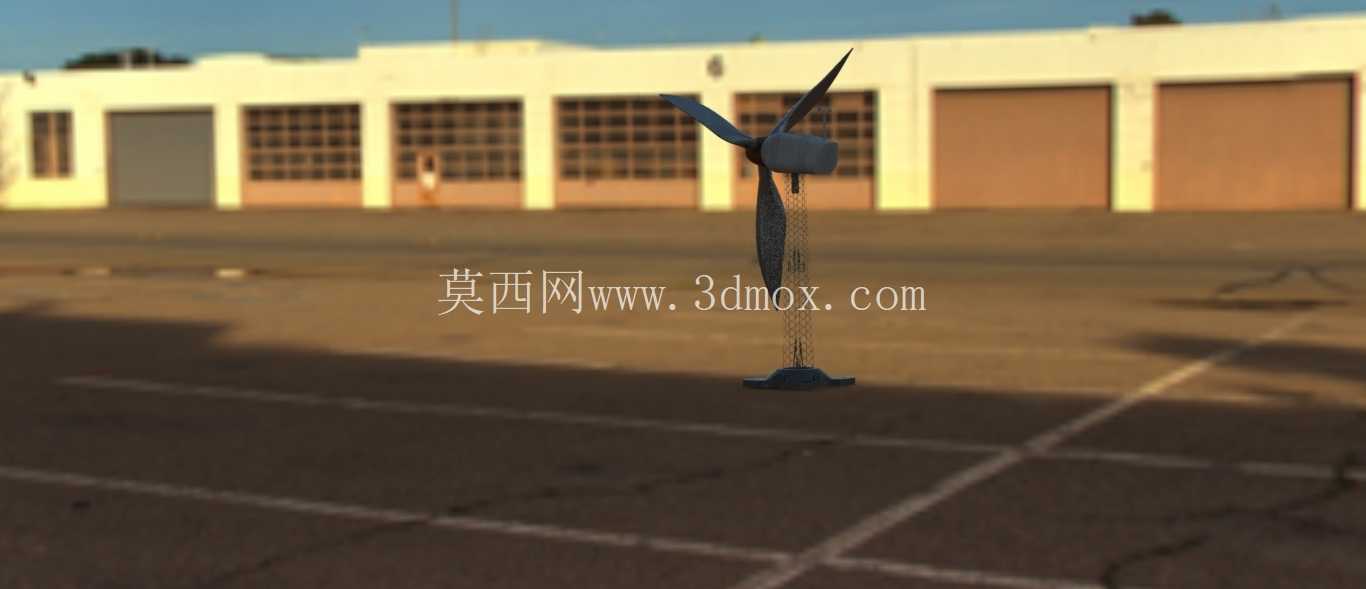

　　从安装边界来看，整机安装时需要在设备周边预留不小于3米的净空区域，避免叶片旋转过程中与周边障碍物发生剐蹭，安装点位需要选择周边无高大建筑或树木遮挡的开阔区域，保证来流风的均匀性；设备运行时的叶片旋转扫掠直径为2.8米，额定风速下的输出功率为1.2kW，可满足日常小功率用电设备的供电需求。设计过程中对各连接节点做了等强度校核，叶片根部的连接螺栓采用8.8级高强度螺栓，可承受12级大风下的极限载荷，塔筒的桁架杆件做了热镀锌防腐处理，可适应沿海高盐雾、内陆高湿度等不同户外环境的长期使用需求，整机的外露转动部件都加装了密封防护结构，避免沙尘、雨水进入传动部位导致的磨损加剧问题。

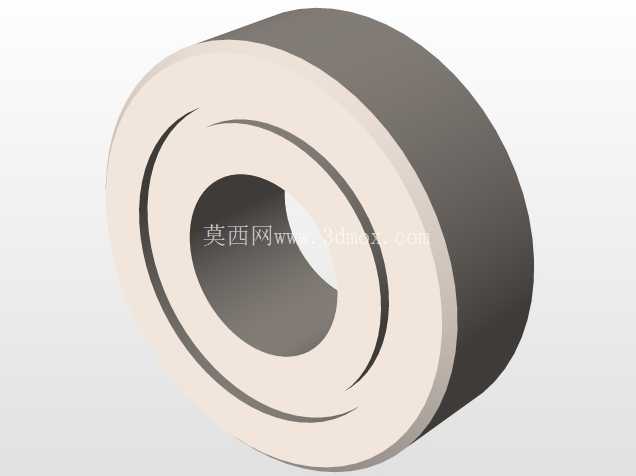

　　不同于大型风电机组的复杂电控系统，这款小型风力涡轮采用纯机械结构实现转速控制与风向跟踪，没有复杂的电控元器件，整体故障率更低，即使在低温、高海拔等恶劣环境下也能稳定运行，日常运维仅需要定期检查连接螺栓的紧固状态、给转动轴承加注润滑脂即可，不需要专业的运维团队值守，非常适合无专业运维条件的偏远区域使用。在结构建模过程中，所有部件的装配公差都按照通用机械加工标准设定，叶片的曲面造型做了可加工性优化，可采用玻璃钢模压工艺实现批量生产，塔筒的桁架杆件全部采用标准型材，不需要定制特殊截面的材料，可有效控制整体生产成本。
