带边缘扩散结构垂直轴风力发电装置

　　在分布式离网供电场景里，垂直轴风力发电机的适配性一直优于水平轴机型，这类设备不需要对风机构，在紊流风场、风向多变的城区楼宇顶部、偏远山区通讯基站、海岛离网供电点位、牧区户用供电系统中都能稳定运行，不会因为风向快速变化出现偏航损耗，也不会因为强风工况下的超速问题引发结构失效。这款带边缘扩散器的垂直轴风力发电装置，核心设计逻辑是通过外围的曲面扩散结构提升风轮扫掠面的实际风能捕获效率，突破传统垂直轴风机在低风速区间启动困难、风能利用系数偏低的瓶颈。

　　从结构布局来看，设备整体分为三个核心功能段：底部的支撑立柱段、中部的风轮动力段、外围的曲面扩散罩段。支撑立柱采用等直径细长杆结构，内部预留穿线空腔，用来布设动力线缆与信号传感线路，立柱底部设置标准法兰安装接口，可直接适配市面通用的风机塔架、楼顶配重安装基座，安装边界上要求立柱垂直度偏差不超过千分之二，避免长期运行中出现偏心振动引发的结构疲劳。中部的风轮采用垂直布置的曲面叶片结构，叶片翼型选用低雷诺数下气动表现优异的翼型截面，在3m/s的启动风速下即可带动转轴转动，不需要额外的启动助力机构。

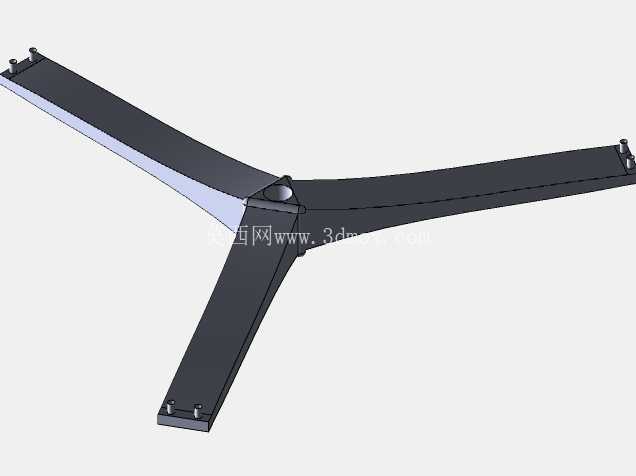

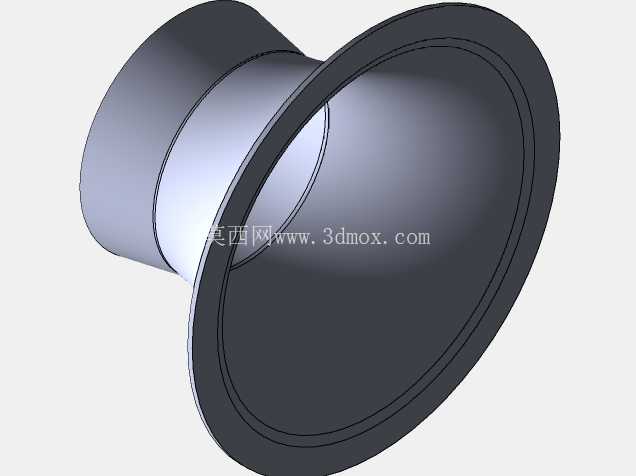

　　外围的扩散器是这款设备区别于常规垂直轴风机的核心结构，整体为渐扩式曲面罩体，入口端直径略小于出口端带外翻边缘的扩口直径，曲面面板的曲率经过多轮气动仿真迭代，当来流接触扩散器入口时，罩体内部会形成局部低压区，引导更多气流穿过风轮扫掠区域，同时出口端的外翻边缘可以拉扯尾流，加快风轮后方的气流排出速度，降低尾流紊流对风轮转动的干扰，相比同尺寸无扩散器的垂直轴风机，同等风速下的输出功率可提升四成以上，风能利用系数更接近理论极限值。扩散器通过三根径向布置的支撑辐条与中心转轴的固定座连接，辐条采用流线型截面设计，尽可能降低自身对气流的阻挡损耗，连接位置设置减震胶垫，吸收风轮转动过程中传递的振动，避免扩散器出现共振异响。

　　实际应用中，这类带扩散结构的垂直轴风机对安装空间的要求更低，扩散器本身可以起到安全防护作用，避免飞鸟、杂物直接接触高速转动的风轮，适合在人员活动相对密集的城区公共建筑、景区配套供电点位部署，不需要额外设置大范围的安全隔离区域。设备运行时的气动噪音更低，因为扩散器的导流作用让气流更平顺地通过风轮，减少了叶片切割气流产生的涡流噪音，在居民区周边安装不会产生明显的噪音扰民问题。设计过程中需要重点关注扩散器与风轮的径向间隙，间隙过小会导致气流流通截面不足，反而增大风阻，间隙过大会降低扩散器的导流增压效果，经过多轮样机测试，径向间隙控制在风轮直径的8%到10%区间时，整机的气动效率达到最优值。同时扩散器的边缘外翻角度也需要匹配整体流场，外翻角度过小无法起到有效引流作用，角度过大会增大整机的迎风面积，提升强风下的结构载荷，通常外翻角度设置在15度到20度区间，兼顾引流效果与结构安全性。

　　在安装适配性上，整机的重心集中在支撑立柱的中上部，基座设计时需要核算当地50年一遇的最大风压值，匹配对应的配重或者地脚螺栓强度，扩散器采用轻量化的复合材料模压成型，在保证结构刚度的前提下降低整体自重，减少立柱的承重载荷。设备的转动部件全部采用密封式轴承结构，可适应户外高湿、高盐雾的恶劣工况，日常维护只需要定期检查支撑辐条的连接紧固度、轴承的润滑状态，不需要复杂的运维操作，非常适合无人值守的偏远供电点位使用。
