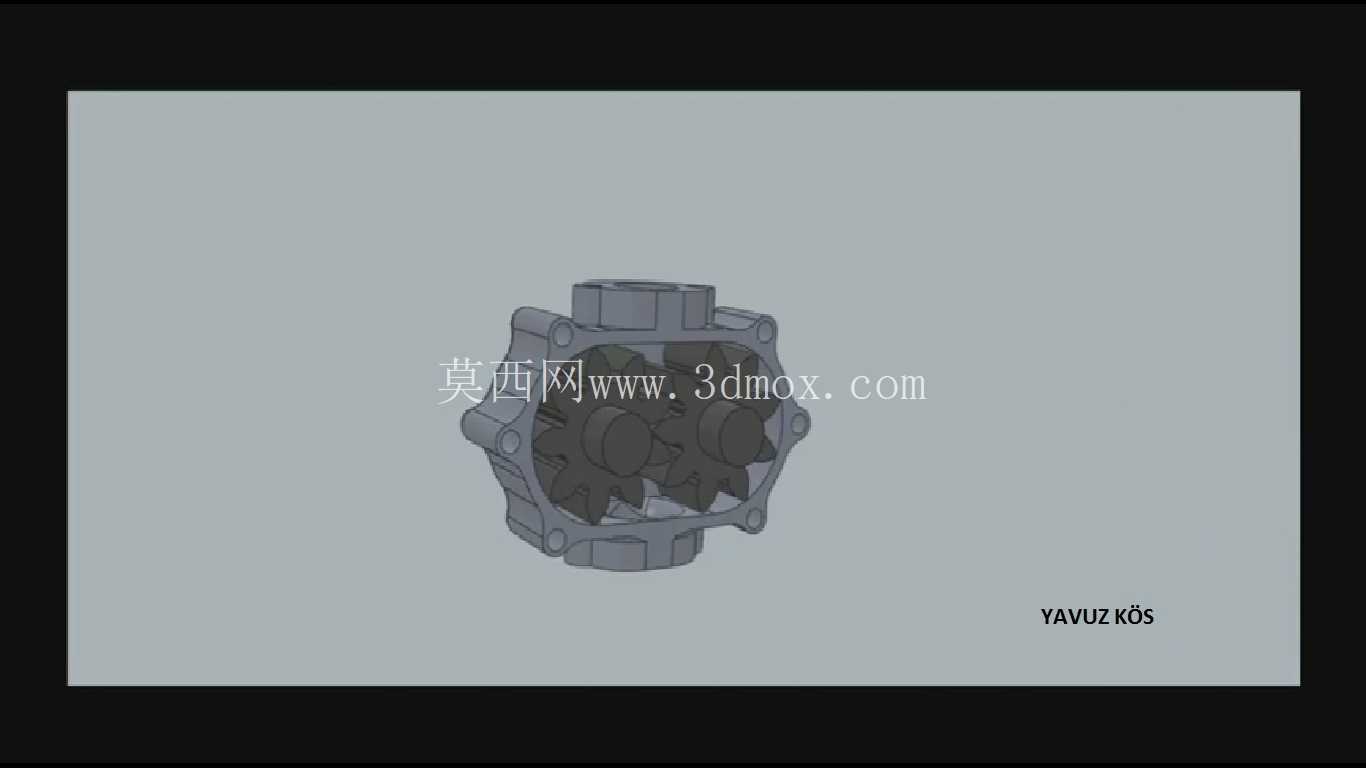

齿轮式油泵内部结构三维设计

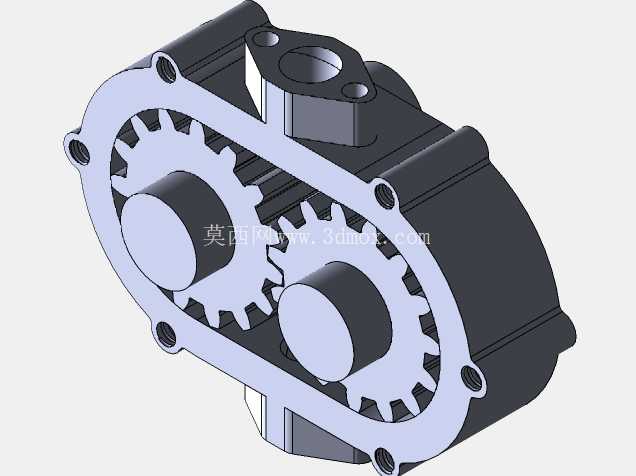

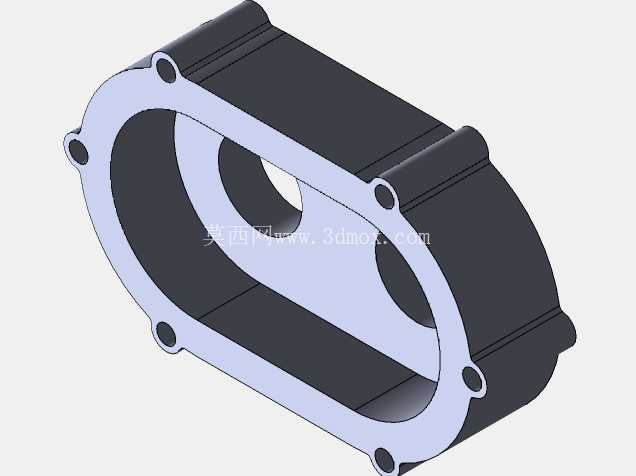

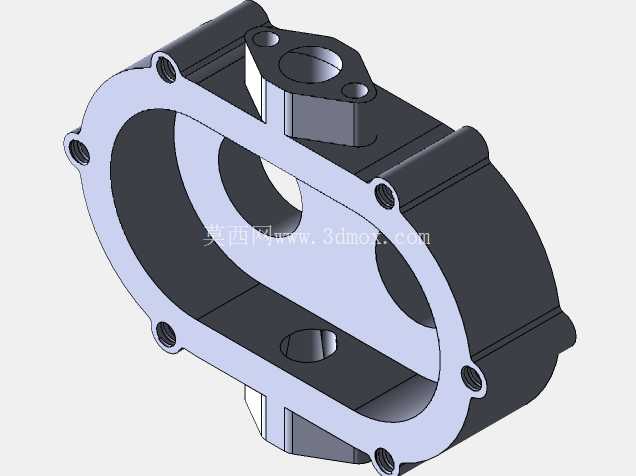

　　在液压传动系统、润滑循环回路以及燃油供给单元中，这类齿轮式油泵是应用范围极广的动力输送元件，其核心作用是通过密闭容腔的周期性容积变化，完成流体介质的加压输送，为后端执行元件提供稳定压力的油液供给，或是为运动摩擦副提供持续的润滑介质，避免干磨造成的部件失效。从结构设计逻辑来看，该款油泵采用外啮合齿轮作为核心做功部件，泵体外壳采用一体化铸造成型的腔体结构，进油口与出油口分别布置在腔体两侧的对应位置，齿轮啮合过程中，脱开侧的容腔容积增大形成负压完成吸油，啮合侧的容腔容积减小将油液挤压排出，整个做功过程没有额外的配流机构，结构可靠性远高于其他结构形式的容积泵，对油液清洁度的耐受度也更强，适合在工况相对复杂、维护条件有限的工业场景中使用。

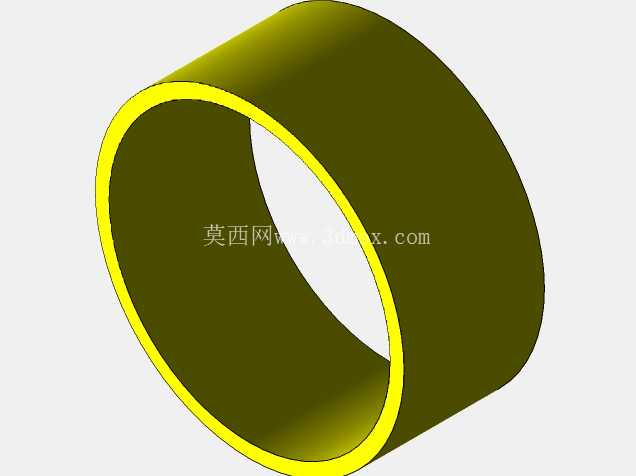

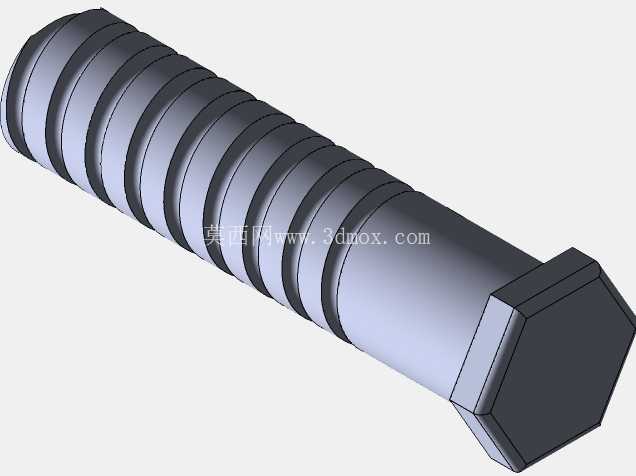

　　从安装边界来看，该泵的主体腔体为近似圆柱形结构，外部预留的安装凸台带有均匀分布的连接孔位，可直接通过螺栓固定在发动机缸体、液压站阀块或者润滑系统的安装基座上，进出油口采用标准的内螺纹接口，能够直接匹配常规通径的液压油管或者润滑管路，不需要额外设计过渡转接接头，能够大幅降低现场安装的适配成本。泵体内部的齿轮采用等模数等齿宽设计，齿轮端面与泵盖之间的间隙控制在微米级，既可以避免齿轮转动过程中与端盖发生摩擦剐蹭，又能尽可能减少端面泄漏，提升泵的容积效率，齿轮轴两端采用滑动轴承支撑，轴承的润滑油道直接与泵腔高压区连通，不需要额外设计独立的润滑回路，工作过程中高压油液会自动进入轴承间隙形成油膜，保障转轴的长期稳定运转。

　　在实际应用场景中，这类油泵既可以作为小型内燃机的润滑油泵，安装在发动机曲轴箱内部，随曲轴同步转动，为曲轴轴瓦、凸轮轴、活塞销等运动部件提供压力润滑，带走摩擦产生的金属碎屑与热量；也可以作为小型液压系统的动力源，为小型液压机具、夹紧装置、润滑设备提供压力油输出，其输出压力稳定，流量脉动相比叶片泵更小，工作过程中噪音更低，适合在对运行平稳性有一定要求的室内设备中使用。设计过程中，泵体的壁厚经过反复校核，在满足额定工作压力下的强度要求的同时，尽可能压缩了多余的结构厚度，降低整体重量，外部的加强筋布置在腔体受力最大的区域，既可以提升泵体的刚性，避免高压下腔体变形导致内部间隙变大泄漏增加，又不会造成材料的浪费。齿轮的齿形经过修形处理，啮合过程中不会出现困油现象，不需要在端盖上开设专门的卸荷槽，简化了端盖的加工工序，同时也降低了困油带来的振动与噪音问题。

　　从装配逻辑来看，整个泵的零部件数量极少，除了泵体、泵盖、一对啮合齿轮、两根支撑轴、密封件之外，没有其他多余的零件，拆解与维护非常便捷，现场出现故障时不需要专用工具就可以完成易损件的更换，密封件采用标准规格的O型圈，采购替换成本极低，非常适合通用工业场景的批量使用。泵的进出油口方向可以根据安装需求进行调整，通过改变泵体与安装基座的相对角度，就可以适配不同方向的管路布置，不需要重新设计泵体结构，通用性极强。在建模过程中，所有配合面的公差都按照机械设计手册的推荐值进行设定，间隙配合、过渡配合、过盈配合的位置都做了明确的区分，能够直接导出工程图用于生产加工，所有的倒角、圆角都按照加工工艺要求进行了处理，避免出现锐边、尖角，既可以防止装配过程中划伤密封件，也能提升零部件的加工工艺性，减少加工过程中的应力集中问题，提升零部件的使用寿命。
