实心组装式空气压缩机泵结构设计

　　在气动动力供给场景中，空气压缩机泵作为核心产气执行部件，其结构可靠性直接决定整套气动系统的输出稳定性，这类带前置齿轮传动结构的实心组装泵体，多适配于中小型固定式空压机、车载移动式气源站以及工业生产线配套的集中供气单元，区别于集成式压铸泵体，实心组装结构的核心优势在于各功能模块可单独拆解维护，当齿轮传动副、阀组密封件出现磨损时，无需整体更换泵体即可完成局部检修，大幅降低工业场景下的运维成本。

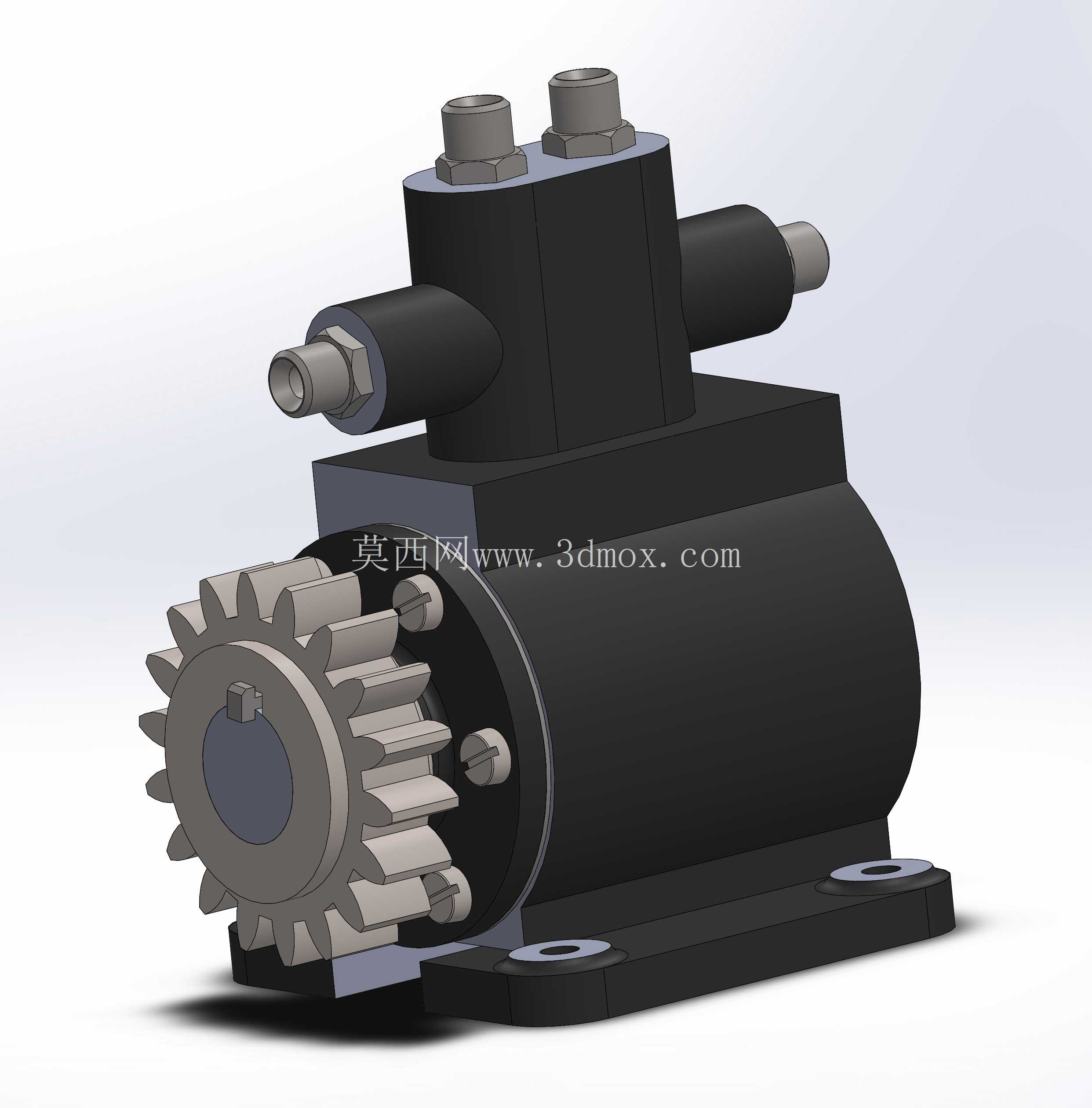

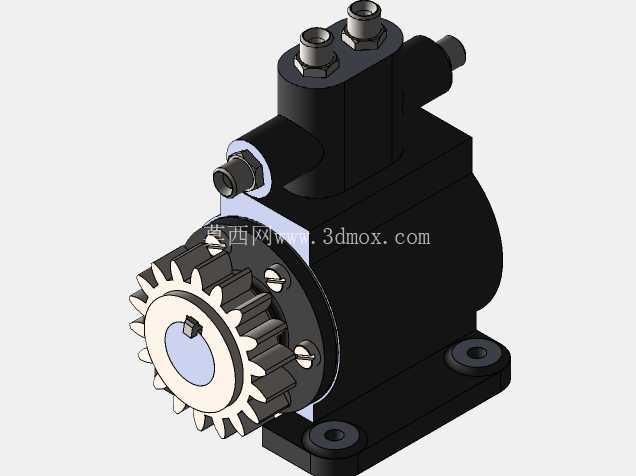

　　从实际功能逻辑来看，该泵体通过前端齿轮与动力输出端啮合获取输入扭矩，齿轮端采用平键周向定位配合端面压盖锁紧，可适配不同转速的电机或内燃机动力输入，泵体上部设置的两个金属接头为压缩空气输出与泄压接口，侧部伸出的轴端为润滑油路接口，可对接外部强制润滑系统，避免高负荷运转下传动部件出现干磨失效。设计阶段优先考虑了安装边界的适配性，底部一体成型的两个带孔安装支脚为主要承载定位点，支脚安装孔的孔距、孔径按照通用小型空压机的机架安装基准做了匹配，安装面预留了0.2mm的平面度公差，可保证装配后泵体主轴与动力输出轴的同轴度偏差控制在允许范围内，避免长期运转出现轴系偏磨、密封件过早泄漏的问题。

　　结构设计上采用了分段式实心组装思路，泵腔主体、传动齿轮座、阀组安装座均为独立加工的实心金属构件，通过内六角圆柱头螺栓完成刚性连接，各接合面之间预留密封槽位，可安装耐油橡胶密封圈实现静密封，相比焊接一体结构，这种组装式结构的加工难度更低，各部件可根据受力特性选择不同材质，比如齿轮传动段选用耐磨性更好的合金结构钢，泵腔主体选用导热性优异的铸铁材质，兼顾结构强度与散热性能。

　　从外形尺寸的边界约束来看，泵体整体轴向长度控制在适配3-7.5kW动力端的区间内，齿轮端的分度圆直径按照标准传动比设计，可直接匹配同模数的动力输出齿轮，无需额外加装过渡传动件，上部阀组接口的中心距、螺纹规格均遵循通用气动元件的安装标准，可直接对接常规规格的气管、单向阀以及压力调节阀，减少现场安装的非标适配工作量。实际应用中这类泵体可满足0.6-1.2MPa区间的持续压缩空气输出需求，运转过程中齿轮传动副的润滑可通过泵腔内部的飞溅润滑配合侧部油路的补油结构实现，无需额外搭建复杂的外部润滑回路，针对高负荷连续运转的工况，泵体下部的安装基座可拓展加装散热翅片，提升持续工作时的热稳定性，避免泵腔内部温度过高导致润滑油碳化、密封件老化加速。在结构细节处理上，齿轮与主轴的配合段设计了卸荷槽，可降低应力集中导致的轴段断裂风险，各螺栓连接点均设置了防松垫片安装位，适配工业场景下的振动工况，避免长期运转出现连接件松动，侧部伸出的轴端做了防锈镀层处理，可适配不同工况下的环境湿度要求，减少闲置阶段的锈蚀概率。
