平板式多齿轮组合传动演示结构

项目分类:齿轮 发布时间:2025-02-16 ID:930608
  • 平板式多齿轮组合传动演示结构
  • 平板式多齿轮组合传动演示结构
  • 平板式多齿轮组合传动演示结构
  • 平板式多齿轮组合传动演示结构
  • 平板式多齿轮组合传动演示结构
  • 平板式多齿轮组合传动演示结构

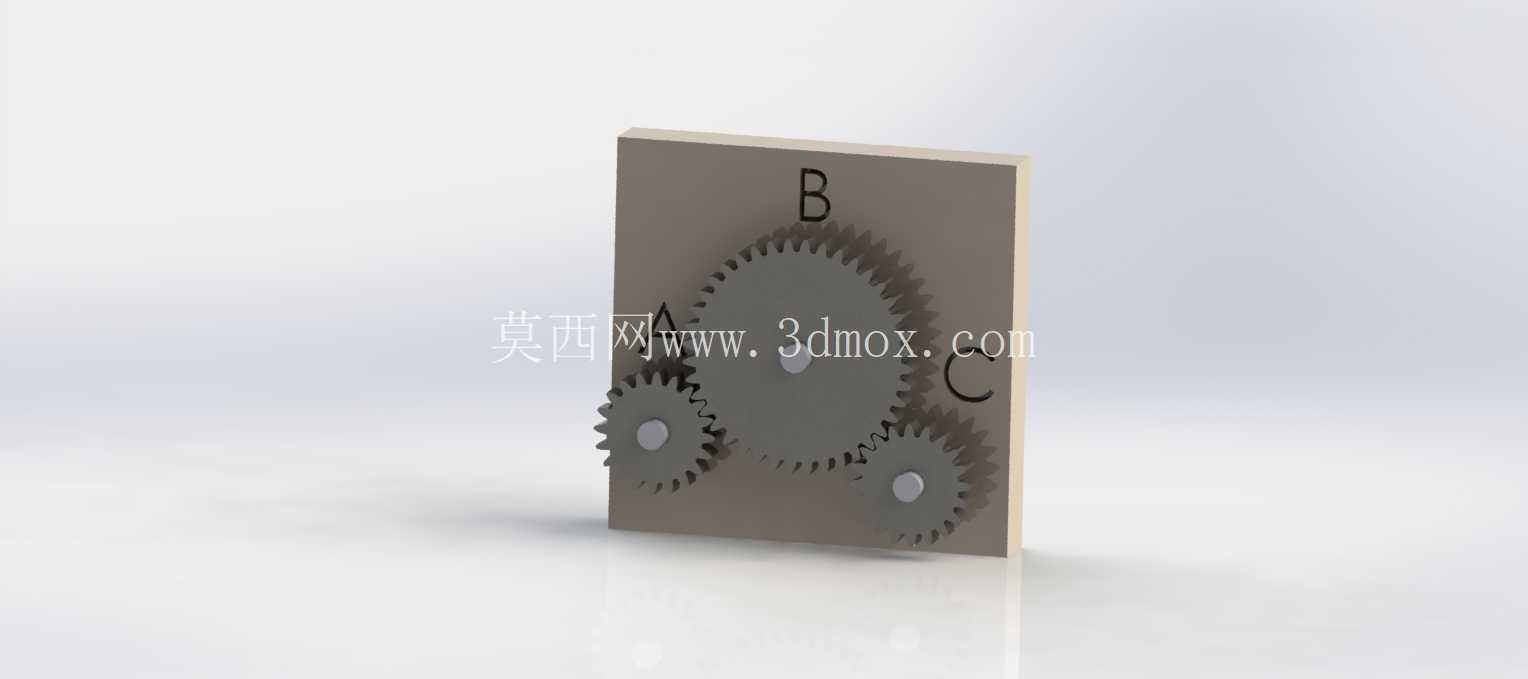

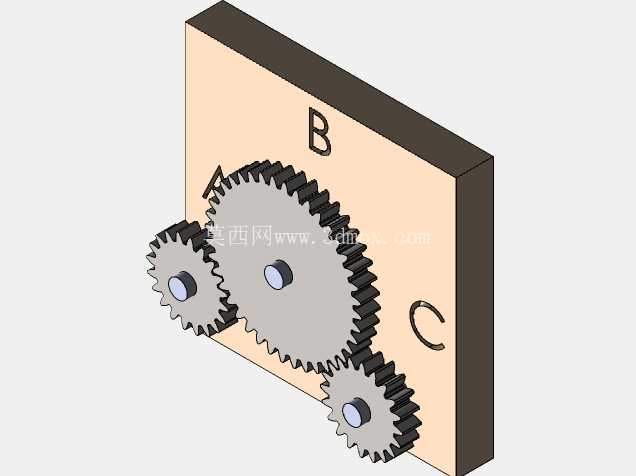

  这套齿轮传动结构采用平板安装的布局形式,将不同齿数的圆柱直齿轮整合在同一块立式安装基板上,核心作用是直观演示定轴轮系的转速传递关系,可用于机械原理教学场景,也能作为小型传动装置的原理验证样件。从结构布局来看,基板上标注的三个点位分别对应不同齿数的齿轮安装位,大尺寸主齿轮作为中间传动件,分别与三个小齿轮啮合,通过齿数差实现不同的转速比输出,每个啮合副的中心距都经过严格计算,保证齿轮啮合时的齿侧间隙处于合理范围,既不会因为间隙过大出现传动冲击,也不会因为间隙过小导致卡滞、磨损加剧的问题。

  设计过程中优先考虑了安装与维护的便捷性,所有齿轮都采用轴销固定在基板上,轴销与基板的配合采用过渡配合,不需要额外的紧固件就能保证齿轮转动时的同轴度,同时拆卸更换齿轮也十分方便,只需要将轴销从基板上顶出即可完成齿轮替换,适合教学场景下频繁更换不同齿数齿轮、测试不同传动比的使用需求。从安装边界来看,整个结构的安装基准就是立式基板的背面,基板采用平直的板材加工,背面没有突出的结构件,可以直接通过粘接或者螺栓固定在演示台架、实验面板上,不需要额外设计安装转接件;所有齿轮的转动范围都不会超出基板的外轮廓边缘,转动过程中不会和周边的安装结构产生干涉,齿轮的厚度统一,啮合时的齿宽对齐度偏差控制在0.1mm以内,保证传动过程中轮齿受力均匀,避免出现偏载导致的轮齿磨损过快问题。

  实际使用过程中,这套结构可以清晰展示不同齿数配比下的转速变化规律,转动任意一个齿轮,其余啮合的齿轮都会按照对应的传动比同步转动,观察者可以直接通过齿轮上的标记点观察转速差异,理解定轴轮系的传动比计算逻辑。在结构细节处理上,每个齿轮的轴孔都做了倒角处理,方便轴销的装配,轴销的端部做了圆角处理,避免安装时划伤基板或者齿轮的安装孔;基板上的齿轮安装孔位置精度控制在±0.05mm以内,保证齿轮啮合时的中心距偏差不会影响传动平稳性,转动过程中不会出现忽紧忽松的情况。这套结构没有额外的箱体或者外壳遮挡,所有传动部件都完全外露,一方面是为了满足演示场景下的可视化需求,另一方面也方便观察齿轮啮合的实际状态,及时发现齿面磨损、啮合错位等问题。

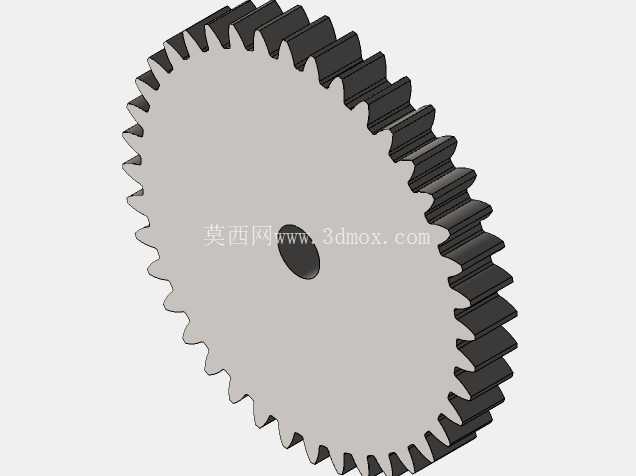

  对于小型低速传动场景来说,这种开式平板齿轮结构的加工成本更低,装配难度更小,不需要复杂的密封或者润滑结构,只需要定期在齿面涂抹润滑脂就能满足长期使用的需求,适合低负载、低转速的演示类、轻载传动类应用场景。设计时还考虑了不同使用场景的适配性,如果需要用于实际轻载传动,只需要将基板更换为金属材质,轴销更换为高强度钢材,搭配对应的润滑结构,就能直接作为小型设备的传动单元使用,不需要对齿轮的啮合参数做额外调整;如果用于教学演示,采用轻质的工程塑料加工齿轮和基板,就能降低整体重量,方便搬运和展示,同时塑料材质的齿轮运转噪音更小,适合室内教学场景使用。轮齿的参数采用标准直齿圆柱齿轮设计,齿形角为20度,符合通用机械传动的齿轮标准,替换不同齿数的标准齿轮不需要重新加工基板,只需要对应调整安装孔的位置即可,具备很强的拓展性。
